Поворотный кулак снимаем при замене подшипника ступицы, ремонте передней стойки подвески
Снятие
Чтобы не повредить подшипник ступицы переднего колесо не допускается:
- - ослаблять и затягивать гайку крепления ступицы переднего колеса на автомобиле стоящем на колесах;
- - опускать автомобиль на колеса при снятом вале привода переднего колеса или с ослабленной гайкой крепления ступицы переднего колеса.
Установить автомобиль на подъемник.
Разблокировать рулевое колесо.
Снять переднее колесо.
Снять датчик скорости вращения переднего колеса;
Отсоединить передний тормоз в сборе от поворотного кулака и подвесить его к пружине передней подвески.
Установить на ступицу переднего колеса упор и закрепить его двумя колесными болтами (упор Rou. 604-01, головка сменная 17, вороток).

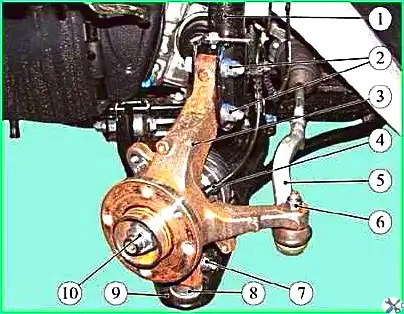

Отвернуть гайку 10, рисунок 1, крепления ступицы переднего колеса, снять гайку, снять упор (головка сменная 32, головка сменная 17, вороток).
Снять тормозной диск переднего тормоза;
Снять кожух тормозного диска переднего тормоза.
Отсоединить наконечник рулевой тяги от рычага поворотного кулака.
Отвернуть гайку 7 болта крепления шаровой опоры рычага передней подвески к поворотному кулаку и отсоединить кулак 3 от рычага 9 (ключ кольцевой 16, головка сменная 16, удлинитель и вороток).
Снять с шаровой опоры рычага передней подвески дистанционную шайбу.
Отвернуть две гайки 2 болтов крепления поворотного кулака к стойке передней подвески и извлечь боты (ключ гаечный 18, головка сменная 18, вороток).
Выпрессовать из ступицы переднего колеса приводной вал и снять поворотный кулак со ступицей в сборе.
Установка
Внимание. Перечисленные ниже элементы крепежа подлежат обязательной замене:
- - гайка крепления ступицы переднего колеса;
- - гайка болта крепления шаровой опоры рычага передней подвески;
- - гайки болтов крепления поворотного кулака к стойке передней подвески.
Внимание. Болт крепления шаровой опоры нижнего рычага передней подвески к поворотному кулаку установить головкой в направлении передней части автомобиля.
Установить шлицевой хвостовик приводного вала переднего колеса в ступицу переднего колеса.
Установить поворотный кулак на стойку передней подвески, вставить болты крепления и завернуть, не затягивая, новые гайки 2 (ключ гаечный 18, головка сменная 18, ключ трещоточный).

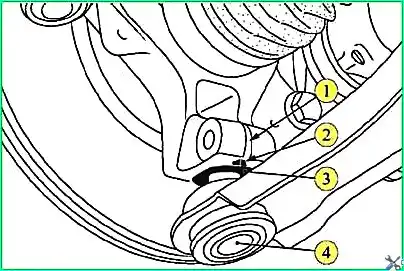

Установить на палец шаровой опоры 4, рисунок 2, рычага передней подвески дистанционную шайбу 3.
Установить палец шаровой опоры рычага передней подвески в поворотный кулак, установить болт крепления и завернуть новую гайку.
При сборке буртик 2 дистанционной шайбы 3 должен попасть в прорезь 1 клеммного соединения на поворотном кулаке. Момент затяжки гайки 62 Нм (6,2 кгс.м) (ключ гаечный 16, головка сменная 16, ключ трещоточный, ключ моментный).
Затянуть гайки болтов крепления поворотного кулака к стойке передней подвески. Момент затяжки гаек 105 Нм (10,5 кгс.м) (ключ гаечный 18, головка сменная 18, ключ моментный)
Подсоединить наконечник рулевой тяги к рычагу поворотного кулака.
- - установить кожух тормозного диска переднего тормоза;
- - установить тормозной диск переднего тормоза.
Установить на ступицу переднего колеса упор и закрепить его двумя колесными болтами.
Завернуть новую гайку крепления ступицы переднего колеса и снять упор. Момент затяжки гайки 280 Нм (28,0 кгс.м) (головка сменная 17, головка сменная 32, вороток, ключ моментный).
- - установить датчик скорости вращения переднего колеса;
- - установить передний тормоз в сборе.
Установить переднее колесо. Нажать на педаль тормоза 2 — 3 раза для установки поршней колесных тормозных цилиндров в рабочее положение.
Проверить и при необходимости отрегулировать углы установки передних колес.
