Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем
Основу электроусилителя составляет безщеточный электродвигатель с редуктором, расположенным под кожухом рулевого управления.
На валу двигателя установлен червяк, который входит о зацепление с пластмассовой шестерней, закрепленной на вале рулевого управления.
Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчиков скорости автомобиля, частоты вращения коленчатого вала и величины крутящего момента на вале рулевого управления.
Электродвигатель через редуктор доворачивает с определенным моментом вал рулевой колонки.
Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомобиля.
Когда автомобиль стоит на месте, создаваемый электроусилителем момент на вале максимальный, с ростом скорости автомобиля «помощь» усилителя снижается и рулевое колесо становится «тяжелее».
В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяжелее», чем на автомобиле без электроусилителя поскольку появляется дополнительная нагрузка в виде свободно вращающегося ротора электродвигателя
В комбинации приборов расположен сигнализатор неисправности электроусилителя рулевого управления.
Он загорается при включении зажигания и после пуска двигателя гаснет. При отказе электроусилителя сигнализатор горит постоянно.
Электроусилитель не работает при неработающем двигателе.
Электроусилитель может отключаться:
- - при снижении напряжения бортовой сети;
- - при отсутствии сигнала с датчика скорости и частоте вращения двигателя выше 1500 мин -1
Такие отключения заложены в алгоритме работы электроусилителя и не являются признаками неисправности.
Снятие
Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите рулевое колесо.
Потяните на себя и снимите крышку блока предохранителей.
Снимите подрулевые переключатели.

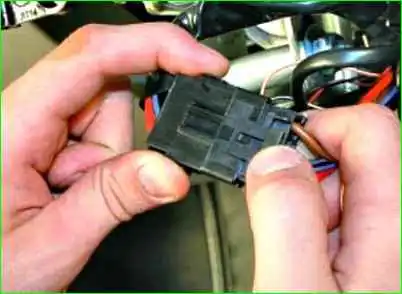

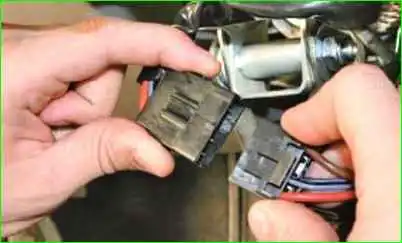

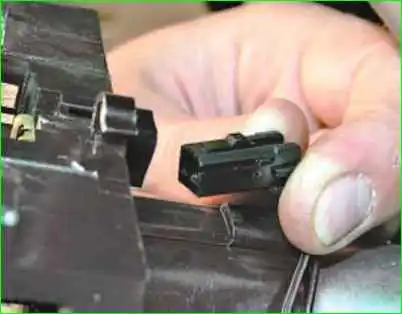

Отсоедините колодку жгута проводов от соединителя подрулевых переключателей.
Отожмите фиксатор

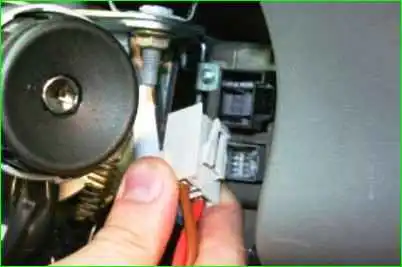

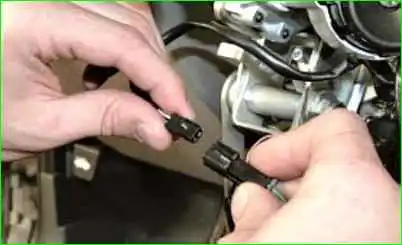

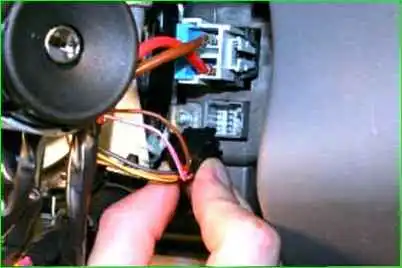

Разъедините колодки жгута силовых проводов замка зажигания.
Разъедините колодки жгута проводов считывающей катушки иммобилизатора.
Отожмите фиксатор.

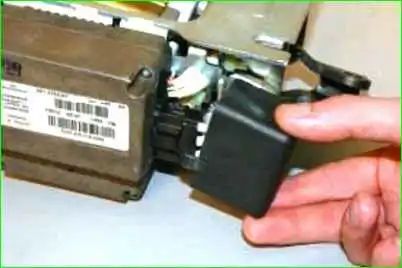

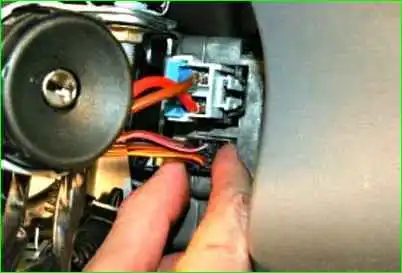

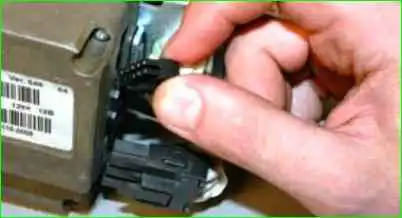

Отсоедините колодку жгута проводов от разъема блока управления электромеханическим усилителем рулевого управления.
Аналогично отсоедините вторую колодку жгута проводов от блока управления.

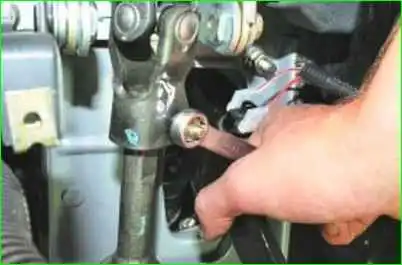

Отверните гайку стяжного болта карданного шарнира электромеханического усилителя со стороны карданного вала рулевого механизма и снимите болт.
Отверните две верхние гайки крепления электромеханического усилителя к кузову, отверните на 3–4 оборота две нижние гайки

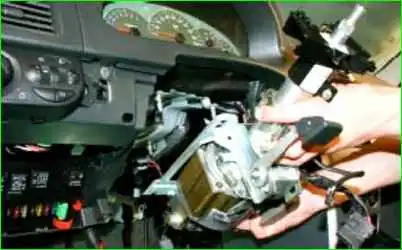

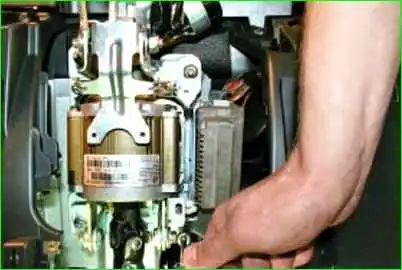

Снимите электромеханический усилитель с автомобиля.

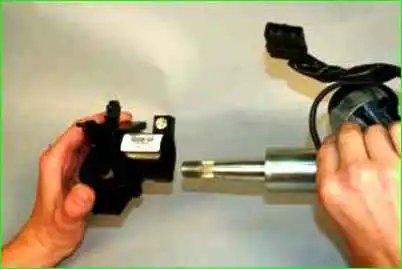

Ослабьте крепление хомута соединителя подрулевых переключателей
Снимите соединитель.

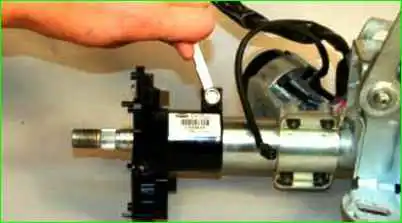

Выверните винт крепления защитного кожуха.

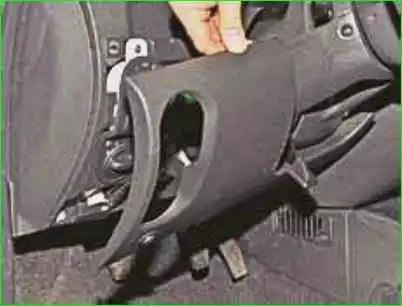

Снимите кожух.

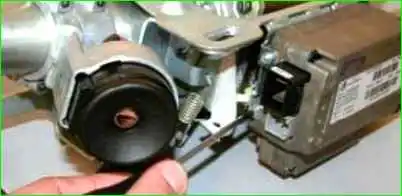

Отожмите фиксатор

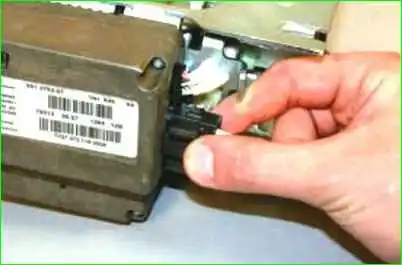

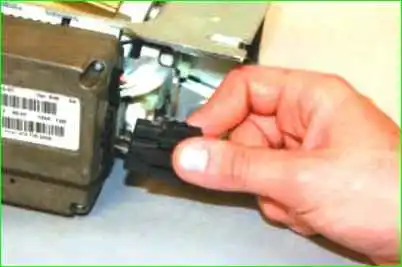

Отсоедините колодку жгута проводов от блока управления электромеханическим усилителем рулевого управления
Аналогично отсоедините вторую колодку жгута проводов от блока управления.

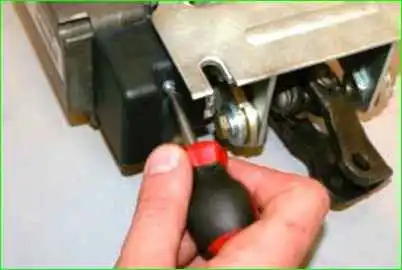

Выверните два винта крепления блока управления к кронштейну электромеханического усилителя рулевого управления

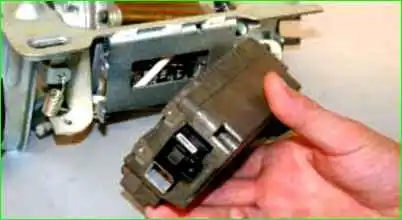

Снимите блок управления.

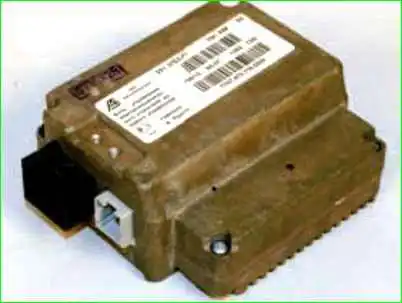

Обратите внимание на его маркировку, чтобы при замене приобрести аналогичный блок.
Установите электромеханический усилитель рулевого управления в порядке, обратном снятию.
Если при регулировке по высоте рулевое колесо плохо фиксируется в заданном положении, подтяните гайку шпильки фиксатора
