Датчик температуры охлаждающей жидкости Grand Cherokee

Датчиком температуры охлаждающей жидко­сти является термистор(сопротивление, изменяю­щее свое значение в зависимости от изменения тем­пературы).

Изменение сопротивление непосред­ственно вызывает изменение напряжения выходно­го сигнала

С уменьшением температуры сопротив­ление термистора увеличивается.

С увеличением температуры сопротивление термистора уменьша­ется.

Неисправность в цепи этого датчика имеет код 22.

Этот код указывает на неисправность в цепи датчика температуры охлаждающей жидкости, и в большинстве устранение неисправности сводится к восстановлению контактов проводов или замене датчика.

Проверка

проверка датчика температуры

Для проверки этого датчика замерьте вели­чину его сопротивления (см. иллюстрации) в пол­ностью холодном состоянии (при 10-25°С) оно дол­жно быть 17.9 — 10.8 ом).

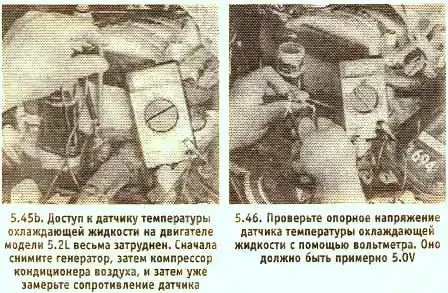

Проверка датчика температуры охлаждающей жидкости

Затем запустите двига­тель и прогрейте его до рабочей температуры.

Со­противление должно понизиться (при 80-90°С 1170 — 820 ом).

Проверьте опорное напряжение при ключе зажигания в положении «ON» (двигатель не рабо­тает).

Оно должно быть примерно 5.0 V (см. иллюс­трацию).

Замена

Примечание: Прежде, чем приступить к выполнению операции подождите, пока двигатель полностью остынет.

Перед установкой нового датчика обмотайте его резьбу тефлоновой уплотняющей лентой для предотв­ращения утечки жидкости и коррозии резьбы.

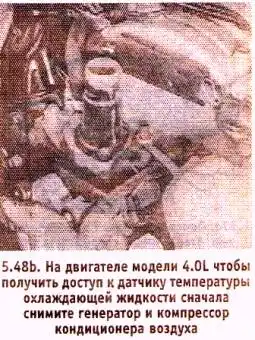

Для снятия датчика отогните фиксирующий язычок, разъедините электрический разъем, затем осторожно выверните датчик (см. иллюстрации).

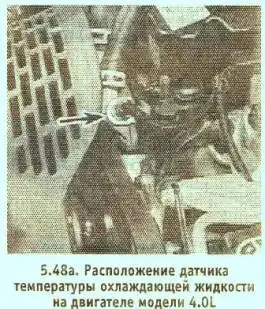

Расположение датчика температуры охлаждающей жидкости
При снятии датчика из отверстия польется охлаж­дающая жидкость, поэтому установите новый дат­чик как можно быстрее.

Проверка опорного напряжения

Предупреждение: Обращай­тесь с датчиком осторожно. Его повреждение ока­жет влияние на работу всей системы впрыска топ­лива.

Процесс установки выполняется в порядке обратном снятию.
