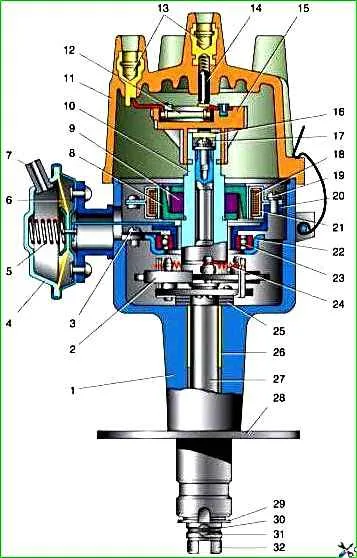

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.
Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.
Для этого служит бегунок, надетый на вал датчика-распределителя.
В бегунке установлен помехоподавительный резистор*.
Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.
Регулировка момента зажигания двигателя
Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

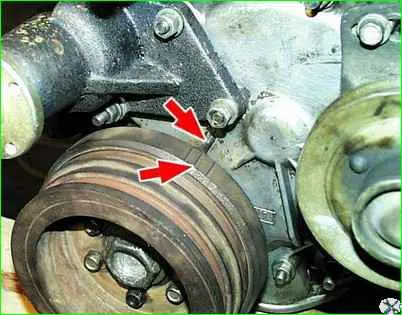

Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

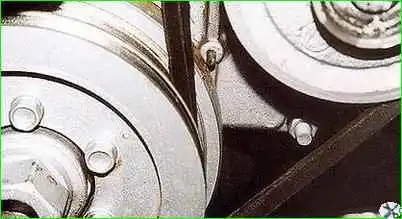

Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

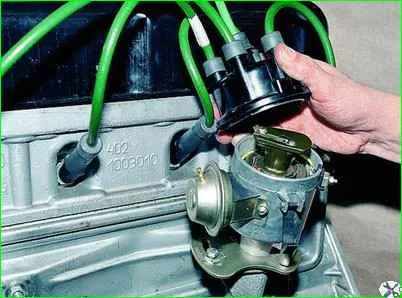

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.
В противном случае выворачиваем свечу первого цилиндра.
Закрыв отверстие бумажной пробкой, вращаем коленчатый вал.
Вытолкнувший пробку воздух укажет на начало такта сжатия.

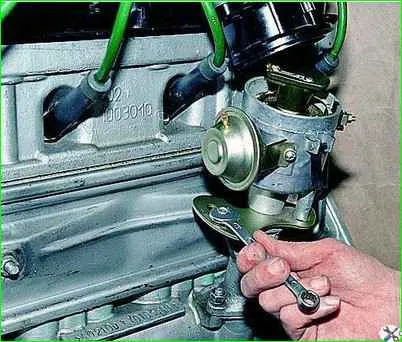

Ключом «на 10» ослабляем винт октан-корректора

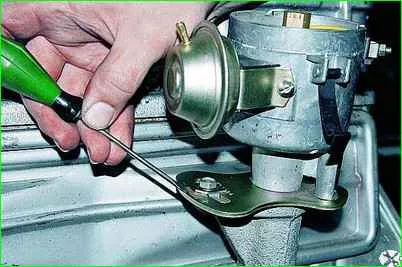

Устанавливаем его шкалу на нулевое деление (середина шкалы).

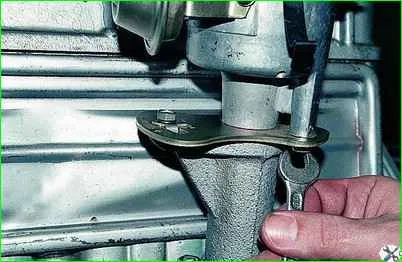

Ключом «на 10» ослабляем винт крепления пластины октан-корректора

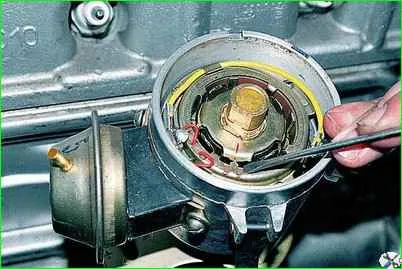

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).
Удерживая датчик в таком положении, затягиваем винт.
Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.
После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.
Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.
Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.
Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.
Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.
Техническая характеристика системы зажигания
Порядок работы цилиндров 1–2–4–3
Направление вращения ротора распределителя против часовой стрелки
Угол опережения зажигания максимальный, град:
- - центробежный регулятор 15–18
- - вакуумный регулятор 8–10
Зазор свечи зажигания 0,8 мм
- Сопротивление резистора бегунка*, 5–8 кОм
- Сопротивление наконечника свечи, 4–7 кОм
- Сопротивление центрального контакта крышки*, 8–13 кОм
- Сопротивление обмотки статора 0,4–0,45 кОм
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.
Более точную установку момента зажигания можно проверить с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.
