В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой

В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка.

Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки.

Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое.

В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая — с отводящей.

Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя.

В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм.

Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов.

В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами.

Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой.

Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.

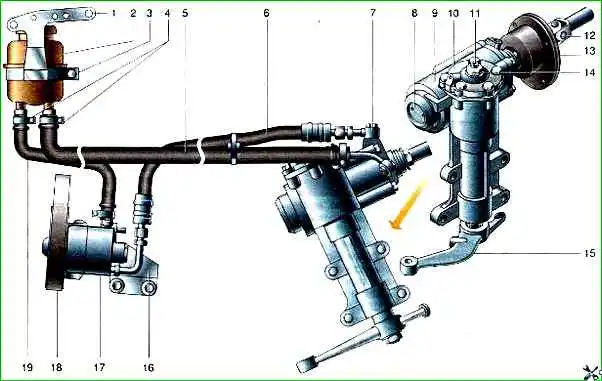

Гидравлическая система рулевого управления с усилителем: 1 — кронштейн бачка; 2 — бачок; 3 — хомут крепления бачка; 4 — хомуты шлангов; 5 — отводящий шланг (низкого давления.); 6 — нагнетающий шланг (высокого давления); 7 — болт-штуцер; 8 — регулировочная гайка; 9 — рулевой механизм; 10— крышка; 11 — регулировочный винт; 12 — карданный шарнир; 13 — уплотнитель; 14 — контргайка; 15 — сошка; 16 — кронштейн насоса; 17 — Насос; 18 — ремень привода насоса; 19 — всасывающий шланг.
