Снимаем наконечники свечей зажигания вместе с высоковольтными проводами, катушки зажигания (можно только отсоединить разъемы, оставив их на клапанной крышке), тросик привода дроссельной заслонки и, отсоединив провода от датчиков систем смазки и охлаждения, вынимаем жгут проводов из скоб крышки головки блока
Сливаем охлаждающую жидкость и снимаем верхние шланги радиатора и датчик массового расхода воздуха вместе с воздуховодами.
Отверткой, ослабив хомуты, снимаем большой шланг системы вентиляции
Снимаем малый шланг системы вентиляции картера
Ключом на 12 отворачиваем винты крепления крышки головки блока
Снимаем крышку головки блока
Головкой на 36, выставляем коленчатый вал в положение ВМТ такта сжатия первого цилиндра, поворачивая его за болт крепления шкива
(риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров, а метки на звездочках распределительных валов – у верхних кромок головки блока).
Ключом на 12 отворачиваем четыре болта и снимаем переднюю крышку головки блока.
Снимаем верхний гидронатяжитель (см. Гидронатяжитель цепи ГАЗ-3110).
Шестигранным ключом на 6 отворачиваем два винта и снимаем верхний успокоитель цепи.
Отвернув шестигранным ключом на 6 два винта, снимаем средний успокоитель цепи.
Ключом на 17 отворачиваем болт крепления звездочки распределительного вала выпускных клапанов, удерживая вал ключом на 30.
Снимаем звездочку. Аналогично снимаем звездочку со второго распределительного вала.
Ключом на 12 отворачиваем четыре болта крепления передней крышки распределительных валов.
Последовательно, по пол-оборота, ослабляем затяжку болтов крепления крышек распределительного вала, до тех пор, пока пружины клапанов не перестанут поджимать валы и отворачиваем болты.
Снимаем переднюю крышку и извлекаем пластмассовые полукольца

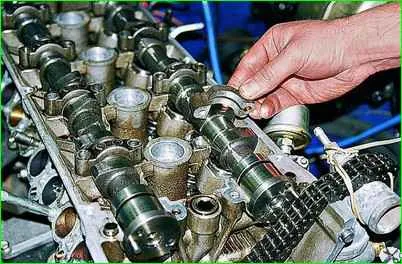

Снимаем остальные крышки
Снимаем распределительные валы.
Ключом на 12 отворачиваем болт крепления пластины датчика фазы и устанавливаем ее на новый вал выпускных клапанов.
После снятия промойте все детали бензином, протрите и просушите.
Осмотрите распределительные валы. Если на шейках и кулачках обнаружены задиры, раковины, трещины, замените валы.
Измерьте диаметр шеек распределительных валов.
Номинальный диаметр первой шейки (ближайшей к звездочке) 42,0+0,050 —0,075 мм, предельно допустимый — 41,9 мм.
Номинальный диаметр остальных шеек 35+0,050 —0,075 мм, предельно допустимый — 34,9 мм.
Если диаметр хотя бы одной шейки меньше предельно допустимого значения, замените распределительный вал.
Измерьте высоту кулачков. Номинальная высота кулачка равна (46,0-0,25) мм, предельно допустимая высота составляет 45,5 мм.
Если высота хотя бы одного кулачка меньше предельно допустимой, распределительный вал замените.
Мелкие царапины на шейках и кулачках устраните шлифовкой, а затем отполируйте шейки и кулачки.
Установите распределительный вал на две призмы и измерьте индикатором биение по средней шейке.
Номинальное биение 0,025 мм, предельно допустимое — 0,04 мм. Если биение больше, замените распределительный вал.
Проверьте зазоры в подшипниках распределительных валов. для этого нужно уложить в опору распределительного вала смазанную чистым моторным маслом цилиндрическую оправку диаметром 35,0—0,02 мм для центрирования крышки.
Установите крышку распределительного вала, затяните болты крепления крышки моментом 19—23 Нм (1,9—2,3 кгсм).
Выньте оправку в сторону заднего торца головки блока цилиндров.
Измерьте внутренний диаметр опоры распределительного вала и вычислите зазор как разность между диаметром опоры и диаметром соответствующей шейки распределительного вала.
Предельно допустимый зазор равен 0,15 мм.
Если хотя бы в одном подшипнике распределительного вала зазор больше допустимого, замените вал или головку блока цилиндров.
Крышки распределительного вала обрабатывают в сборе с головкой блока, поэтому их нельзя менять местами. На каждой крышке выбит порядковый номер.
Нумерация крышек начинается с передней опоры (ближайшей к шестерне) распределительного вала впускных клапанов.
Затем нумеруются крышки распределительного вала выпускных клапанов со стороны шестерни распределительного вала.
На заднем конце распределительного вала выпускных клапанов установлена пластина датчика фазы.
Смажьте чистым моторным маслом шейки и кулачки распределительных валов и опоры в головке блока цилиндров.
Уложите распределительные валы в головку блока цилиндров:
- распределительный вал впускных клапанов — вверх штифтом для установки звездочки, распределительный вал выпускных клапанов — штифтом вправо.
Смажьте чистым моторным маслом переднюю крышку 1 распределительных валов с установленными в ней упорными полукольцами 2.
Установите крышку 1 на направляющие втулки в опорах распределительных валов.
При этом полукольца 2 должны войти в проточки на распределительных валах.
Смажьте чистым моторным маслом крышки 3 и 7 и установите их на направляющие втулки в опорах распределительных валов.
Вворачивайте болты крепления крышек до соприкосновения крышек с опорами.
Смажьте чистым моторным маслом остальные крышки распределительных валов и установите их на место.
Вворачивайте болты крепления крышек до соприкосновения крышек с опорами.
Затяните болты крепления крышек распределительных валов моментом 19—23 Нм (1,9-2,3 кгсм).
Проверьте легкость вращения распределительных валов. для этого поверните каждый вал ключом за четырехгранник на валу так, чтобы полностью сжались пружины клапанов какого-либо цилиндра (кулачки вала направлены вниз).
Снова слегка поверните распределительный вал, он должен повернуться далее под действием клапанных пружин до момента соприкосновения следующих кулачков с толкателями клапанов.
Поверните распределительные валы так, чтобы установочные штифты звездочек были расположены горизонтально и направлены в разные стороны (положение распределительных валов соответствует положению поршня 1-го цилиндра в ВМТ).
Наденьте цепь привода распределительных валов (см. «Замена цепей двигателя ЗМЗ-406 ГАЗ-3110»).
Установите гидронатяжитель цепи, см. «Гидронатяжитель цепи ГАЗ-3110».
Установите все снятые детали в порядке, обратном снятию.
