Коробку передач снимают для ремонта КПП, а так же для ремонта деталей сцепления

Коробка передач весит около 32 кг, поэтому снимать ее лучше вдвоем

Если помощника нет, для подстраховки коробку подпираем гидравлическим упором или надежной подставкой.

Снятие коробки передач

Установить автомобиль на смотровую канаву или подъемник.

Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

Сливаем масло

Отсоединяем от коробки передач карданную передачу, статья - Как снять карданный вал автомобиля Газель

Снятие установка коробки передач ГАЗ-2705

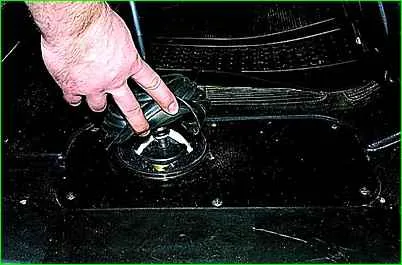

Из кабины, поддев шлицевой отверткой, поднимаем гофрированный чехол рычага переключения передач.

Снятие установка коробки передач ГАЗ-2705

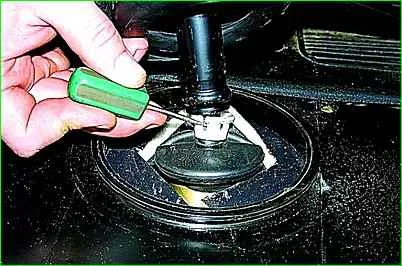

Отверткой или бородком поддеваем запорную втулку.

Снятие установка коробки передач ГАЗ-2705

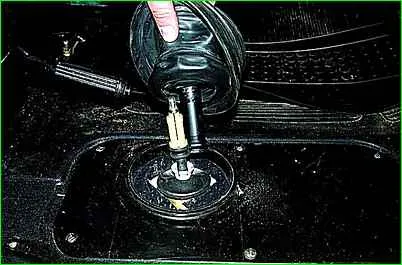

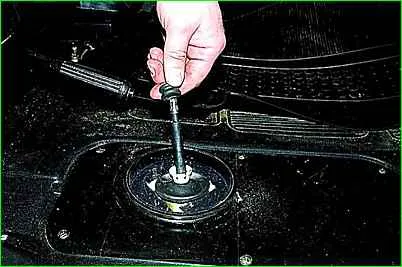

Снимаем верхнюю часть рычага вместе с чехлом.

Снятие установка коробки передач ГАЗ-2705

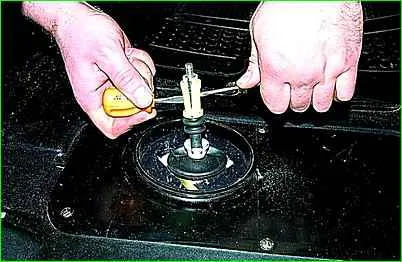

Разжимаем двумя отвертками секторы распорной втулки, и снимаем втулку.

Снятие установка коробки передач ГАЗ-2705

Снимаем резиновую подушку

Снятие установка коробки передач ГАЗ-2705

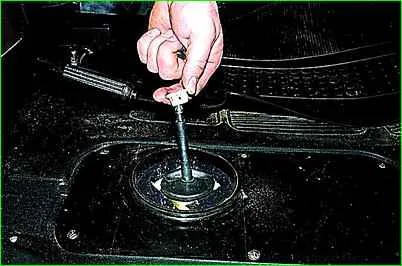

Снимаем запорную втулку.

Снятие установка коробки передач ГАЗ-2705

Для удобства последующей сборки устанавливаем детали верхнего рычага в его внутреннюю полость в последовательности обратной снятию и фиксируем их запорной втулкой.

Снятие установка коробки передач ГАЗ-2705

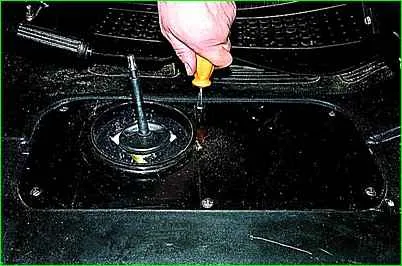

Отверткой отворачиваем шесть саморезов

Снятие установка коробки передач ГАЗ-2705

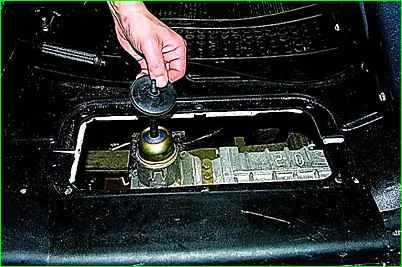

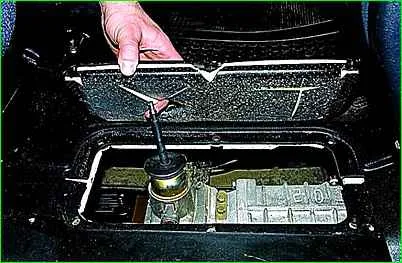

Снимаем уплотнитель пола.

Снятие установка коробки передач ГАЗ-2705

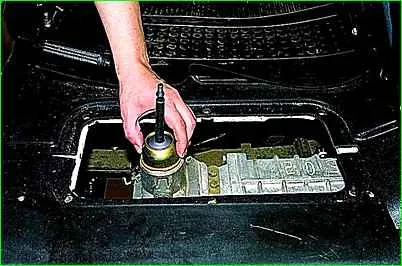

Снимаем защитный чехол.

Снятие установка коробки передач ГАЗ-2705

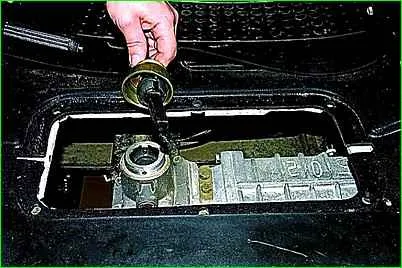

Рукой или пассатижами отворачиваем колпак

Снятие установка коробки передач ГАЗ-2705

Вынимаем рычаг

Снизу автомобиля отсоединяем от коробки передач трос привода спидометра и провода выключателя света заднего хода.

Снятие установка коробки передач ГАЗ-2705

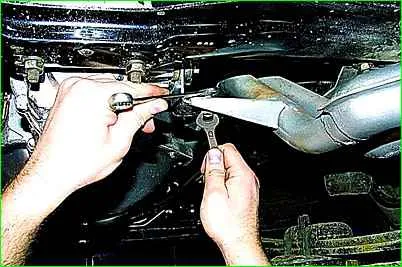

Придерживая болт крепления приемных труб ключом «на 12», ключом «на 14» отворачиваем две его гайки.

Снятие установка коробки передач ГАЗ-2705

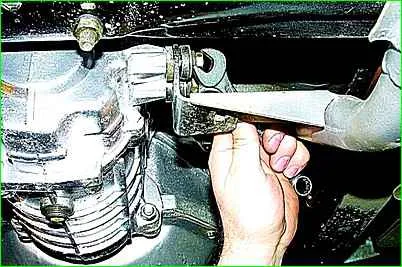

Ключом «на 14» отворачиваем два болта крепления кронштейна к коробке передач.

Снятие установка коробки передач ГАЗ-2705

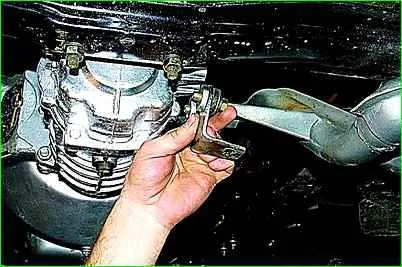

Снимаем кронштейн вместе с резиновыми шайбами.

Снятие установка коробки передач ГАЗ-2705

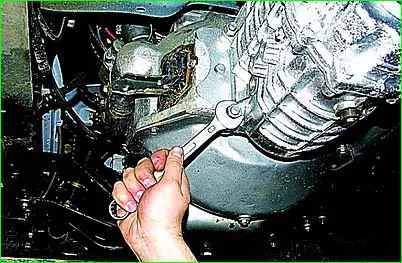

Ключом «на 19» отворачиваем четыре гайки крепления коробки передач к картеру сцепления.

Снятие установка коробки передач ГАЗ-2705

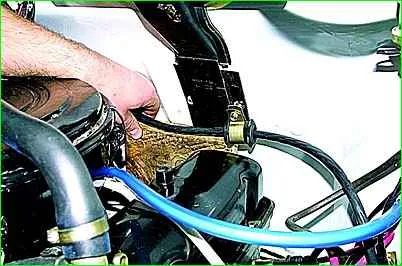

Устанавливаем упор под силовой агрегат или вкладываем брусок между головкой блока и щитом моторного отсека.

Отворачиваем две гайки крепления коробки передач к поперечине и снимаем поперечину.

Снятие установка коробки передач ГАЗ-2705

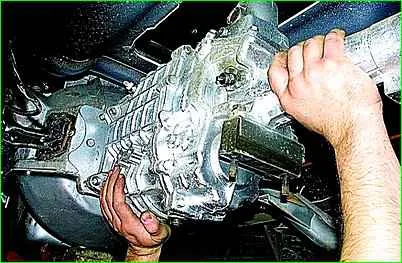

Осторожно покачивая и смещая коробку назад, снимаем ее.

Устанавливаем коробку передач в обратной последовательности, смазав шлицы первичного вала смазкой ШРУС-4.
