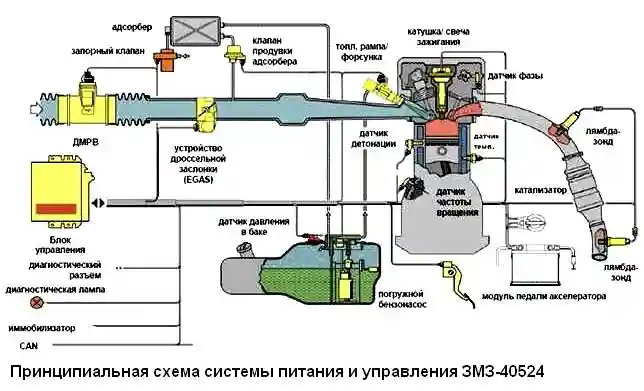

Особенностью системы управления двигателем ЗМЗ-40524 является:
- — применение дроссельного модуля с электродвигателем, позволяющего регулировать положение дроссельной заслонки электронным способом для получения оптимальной смеси и требуемой характеристики протекания крутящего момента на автомобиле;
- — применение бессливного топливопровода в сборе с форсунками с рабочим давлением в магистрали (400 ± 8 кПа), для уменьшения испарений паров бензина.
- — применение индивидуальных катушек зажигания, для уменьшения уровня помех;

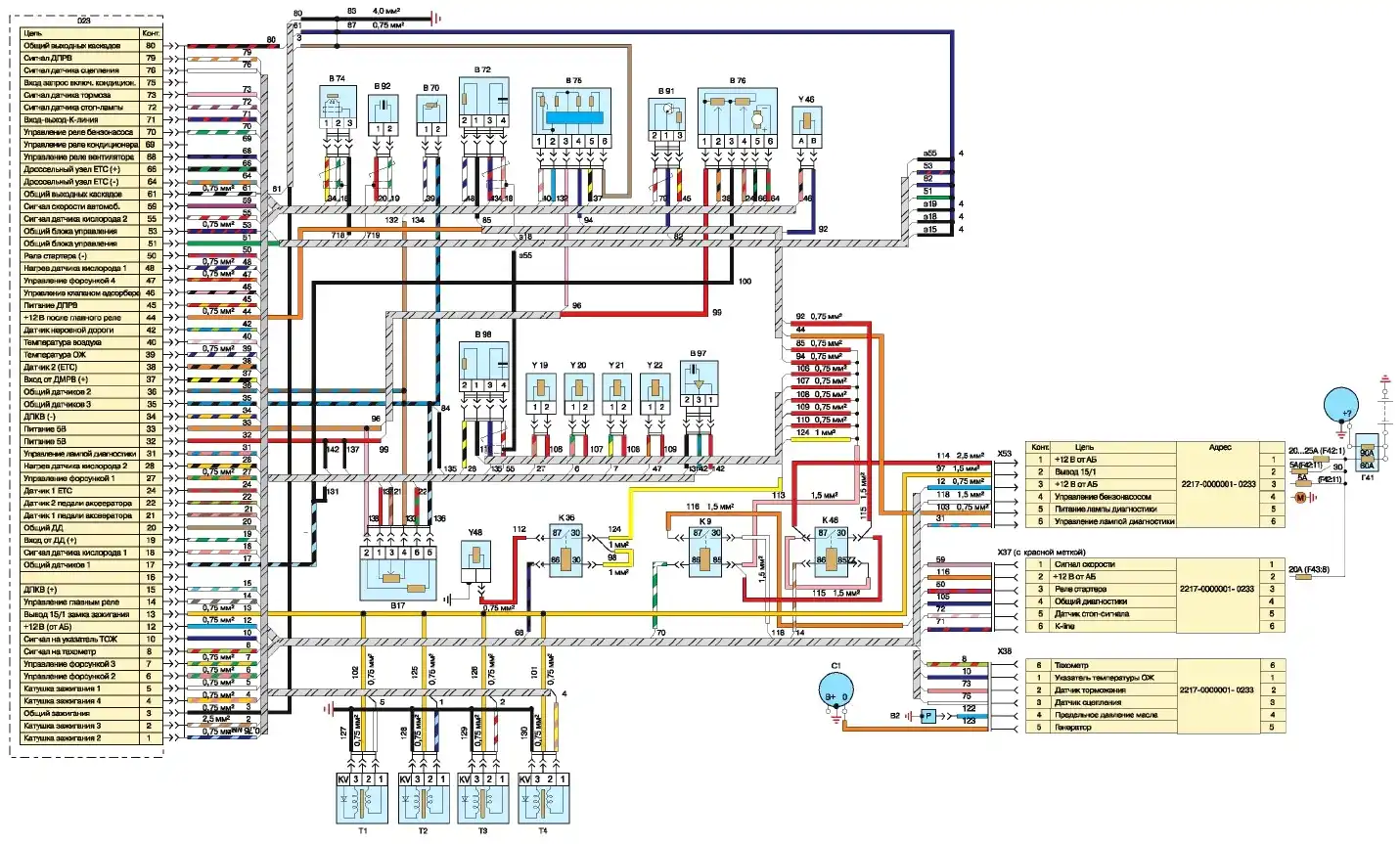

Схема системы управления двигателем ЗМЗ-40524
- А9 - топливный модуль;
- В1 - датчик указателя давления масла;
- B2 - датчик сигнальной лампы аварийного падения давления масла;
- В5 - датчик сигнальной лампы аварийного падения уровня тормозной жидкости;
- В7 - датчик указателя температуры охлаждающей жидкости;
- В8 - датчик сигнальной лампы перегрева охлаждающей жидкости;
- В12 - датчик указателя уровня топлива;
- В13 - датчик указателя уровня топлива в правом баке (ГАЗ-33027);
- В17 - датчик положения педали акселератора;
- В46 - датчик скорости;
- B57 - датчик включения электромагнитной муфты вентилятора;
- В64, В70 - датчики температуры;
- В72 - датчик концентрации кислорода (для автомобилей с нейтрализатором отработавших газов);
- В74 - датчик синхронизации и частоты вращения коленчатого вала;
- В75 - датчик массового расхода воздуха;
- В76 - датчик положения дроссельной заслонки (электронный дроссельный узел двигателя ЗМЗ-40524);
- В91 - датчик фазы;
- В92 - датчик детонации;
- В97 - датчик неровной дороги;
- D7 - блок управления антиблокировочной системой тормозов (установлена на часть автомобилей);
- D21 - пульт управления отопительно-вентиляционной установкой;
- D23 - блок управления двигателем;
- D27 - регулятор освещенности приборов;
- Е1 - фара головного света левая;
- Е2 - фара головного света правая;
- Е9 - боковой указатель поворота левый;
- Е10 - боковой указатель поворота правый;
- Е 1 6 - плафон освещения передних сидений кабины;
- Е17 - плафон освещения грузовой платформы (ГАЗ-3302, -33021, -33027);
- Е18, Е19 - плафоны освещения грузового отделения автофургонов;
- Е20 - плафоны освещения пассажирского салона (правые);
- E27 - фонарь задний левый;
- Е 2 8 - фонарь задний правый;
- E30, E64 - фонари освещения номерного знака;
- Е35 - фонарь подкапотный;
- Е59 - прикуриватель;
- Е60, Е61 - плафоны освещения пассажирского салона (левые);
- Еб3 - плафон освещения подножки;
- Е65 - плафон освещения второго ряда сидений (для автофургонов с двумя рядами сидений);
- Е71 - плафон освещения вещевого ящика;
- F1-F4 - свечи зажигания;
- F41 - блок предохранителей дополнительный;
- F42 - блок предохранителей верхний;
- F43 - блок предохранителей нижний;
- G1 - генератор;
- G2 - аккумуляторная батарея;
- H1, H2 - сигналы звуковые;
- Н6 - зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
- Н62 - лампа габаритного огня левая;
- Н63 - лампа габаритного огня правая;
- Н70 - лампа противотуманная задняя левая;
- Н71 - лампа противотуманная задняя правая;
- Н72 - лампа света заднего хода левая;
- Н73 - лампа света заднего хода правая;
- Н74 - лампа стоп-сигнала левая;
- Н75 - лампа стоп-сигнала правая;
- Н76 - лампа заднего габаритного огня левая;
- Н77 - лампа заднего габаритного огня правая;
- Н78 - лампа заднего указателя поворота левая;
- Н79 - лампа заднего указателя поворота правая;
- Н98 - лампа ближнего света левая;
- Н99 - лампа ближнего света правая;
- H100 - лампа дальнего света левая;
- Н101 - лампа дальнего света правая;
- Н102 - лампа переднего указателя поворота левая;
- Н103 - лампа переднего указателя поворота правая;
- К1 - реле стартера;
- К3 - реле управления стеклоочистителем;
- К7 - реле сигналов;
- К9, К46 - реле;
- К12 - прерыватель указателей поворота;
- К13 - прерыватель сигнальной лампы включения стояночного тормоза;
- К16 - выключатель аккумуляторной батареи дистанционный (для автобусов);
- К36 - реле включения электромагнитной муфты;
- К40 - реле включения фар;
- M1 - стартер;
- М2 - электродвигатель вентилятора отопителя;
- М4 - электродвигатель стеклоочистителя;
- М5 - электродвигатель насоса стеклоомывателя;
- М8 - электронасос дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений);
- М10 - электробензонасос;
- М20 - электродвигатель дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений);
- М38 - электропривод корректора света фар (правы й);
- М39 - электропривод корректора света фар (левый);
- М43 - моторедуктор крана отопителя;
- Р2 - комбинация приборов;
- R12 - резистор электродвигателя отопителя;
- R13 - резистор электродвигателя дополнительного отопителя
- (для автобусов и автофургонов с двумя рядами сидений);
- S1 - выключатель системы пуска и приборов;
- S3 - выключатель плафонов второго ряда сидений (для автофургонов с двумя рядами сидений);
- 55 - выключатель аварийной сигнализации;
- 56 - переключатель электродвигателя и электронасоса отопителя;
- S9 - переключатель указателей поворота и света фар;
- 512 - переключатель стеклоочистителя;
- 513 - кнопочный выключатель дистанционного выключателя аккумуляторной батареи (для автобусов);
- 514 - переключатель датчиков уровня топлива (ГАЗ-33027);
- 529 - выключатель света заднего хода;
- 530 - выключатель стоп-сигнала;
- 531 - выключатель сигнальной лампы блокировки межосевого дифференциала (для автомобилей с колесной формулой 4x4);
- S36 - выключатель сигнала водителю (ГАЗ-3302, -33021, -33027);
- S39 - переключатель освещения;
- S52 - выключатель сигнальной лампы включения стояночного тормоза;
- S54 - выключатель проверки исправности сигнальных ламп;
- S60 - выключатель плафона вещевого ящика;
- 562 - выключатель правых плафонов освещения пассажирского салона автобусов;
- 563 - выключатель левых плафонов освещения пассажирского салона автобусов;
- S73 - переключатель электродвигателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений);
- S116 - переключатель корректора света фар;
- Т1-Т4 - катушки зажигания;
- U1 - радиоприемник;
- Х38, Х51 - колодки гнездовые;
- Х53 - колодка штыревая;
- Y19-Y22 - электромагнитные форсунки;
- Y23 - регулятор холостого хода;
- Y46 - клапан продувки адсорбера (для автомобилей с системой улавливания паров топлива);
- Y48 - муфта электромагнитная отключения вентилятора системы охлаждения двигателя;
- (I) - включение задних фонарей автофургонов и автобусов;
- ( II) - вариант шасси;
- ( III ) - вариант с двумя топливными баками;
- I - номера выводов
— внедрение системы бортовой европейской диагностики EOBD, контролирующей техническое состояние компонентов системы, ответственных за превышение предельных значений вредных веществ в отработавших газах автомобиля.

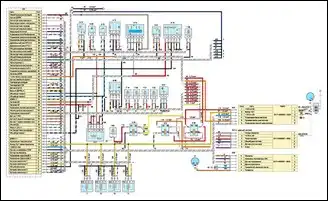

Схемы систем управления двигателем ЗМЗ-405 могут отличаться в зависимости, какой установлен датчик массового расхода воздуха.
На автомобиль могут быть установлены датчики трех типов:
- ДМРВ 0 280 212 014 ф. «BOSCH» (Германия);
- ДМРВ HFM62C/11 ф. «Siemens» (Германия) или 20.3855;
- ДМРВ HFM-4,7 0 280 218 037 ф. «BOSCH» (Германия);
