Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя
Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А.
Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке
Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.
Они расположены в двух блоках под панелью приборов со стороны водителя.
Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.
Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.
Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.
При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.
Замена центральных предохранителей бортовой сети автомобиля

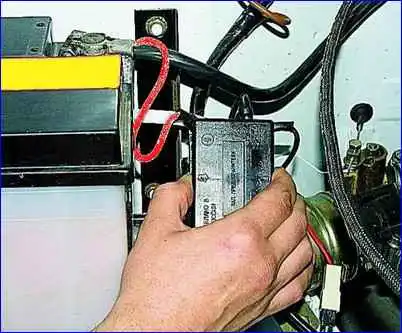

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

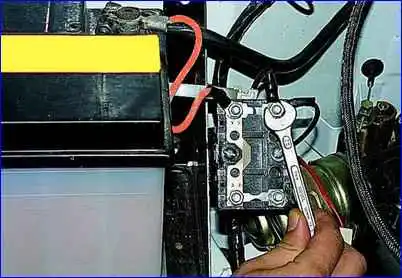

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А).

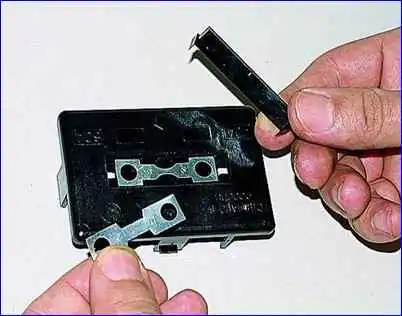

Запасные предохранители хранятся под пластиной крышки

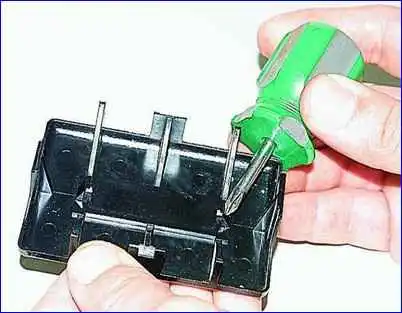

Крышка держится на двух фиксаторах
Замена предохранителей цепей электрооборудования

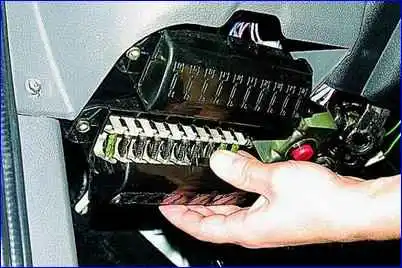

Снимаем крышку блока.
Предохранители установлены между пружинных клемм.
У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.
Расположены они по порядку номеров слева-направо.

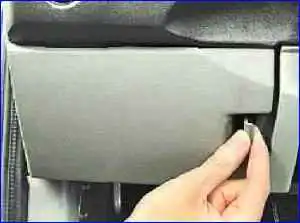

Для автомобилей выпуска с 2003 года отжимаем фиксатор крышки

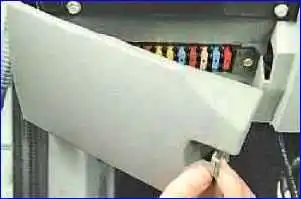

Снимаем крышку

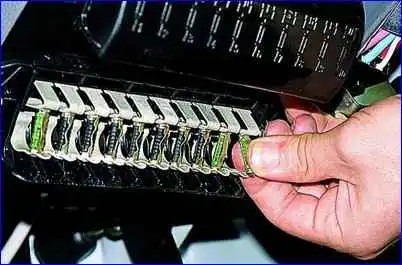

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.
Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями
Верхний блок предохранителей
№ предохранителя (номинальный ток) - Наименование оборудования защищаемых электрических цепей
- F1(16A) - Электродвигатель отопителя, электронасос системы отопителя*
- F2(8A) - Электродвигатель дополнительного отопителя*
- F3(8A) - Указатели поворота
- F4(8A) - Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем - отопителем**, реле стеклоочистителя,
- свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, - 4063)
- F5(8A) - Аварийная световая сигнализация
- F6(8A) - Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
- F7(8A) - Дистанционный выключатель аккумуляторной батареи, радиооборудование
- F8(8A) - Электродвигатели очистителя и омывателя ветрового стекла
- F9(16A) - Звуковой сигнал, прикуриватель, розетка переносной лампы
- F10(16A) - Резервный
Нижний блок предохранителей
№ предохранителя (номинальный ток) - Наименование оборудования защищаемых электрических цепей
- F1(16A) - Резервный
- F2(8A) - Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
- F3(8A) - Освещение приборов, подогреватель - отопитель
- F4(8A) - Задний противотуманный свет
- F5(8A) - Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
- F6(8A) - Габаритный свет (правый передний, левый задний фонари)
- F7(8A) - Ближний свет (левая фара), электрокорректор фар
- F8(8A) - Ближний свет (правая фара), сигнализатор дальнего света
- F9(16A) - Дальний свет (левая фара)
- F10(16A) - Дальний свет (правая фара)
* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.
Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями
№ предохранителя (Сила тока, А) - Защищаемые цепи
Предохранители верхнего блока
- 1 (25) - Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
- 2 (15) - Аварийная сигнализация
- 3 (15) - Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
- 4 (10) - Электродвигатели очистителя и омывателя ветрового стекла
- 5 (10) - Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
- 6 (10) - Стоп-сигналы
- 7 (20) - Прикуриватель, звуковые сигналы
- 8 (20) - Реле звуковых сигналов, комбинация приборов, часы
- 9 (15) - Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
- 10 (10) - Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
- 11 (5) - Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
- 12 (15) - Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
- 13 (10) - Указатели поворота
Предохранители нижнего блока
- 1 (25) - Резерв
- 2 (15) - Дальний свет правой фары, контрольная лампа включения дальнего света фар
- 3 (15) - Дальний свет левой фары
- 4 (10) - Ближний свет правой фары
- 5 (10) - Ближний свет левой фары
- 6 (10) - Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
- 7 (20) - Резерв
- 8 (20) - Резерв
- 9 (15) - Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
- 10 (10) - Лампы подсветки комбинации приборов, переключателей, прикуривателя
- 11 (5) - Резерв
- 12 (15) - Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
- 13 (10) - Лампы левого габаритного огня, сигнальная лампа включения
