Для замены прокладки головки блока цилиндров на автомобилях с двигателем B12S1 выполните следующие операции.
Снизьте давление в системе питания, если выполняете работу сразу после поездки.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите воздушный фильтр.
Слейте охлаждающую жидкость.
Снимите ремень привода газораспределительного механизма.
Снимите крышку головки блока цилиндров.
Выверните болт крепления зубчатого шкива распределительного вала, удерживая шкив от проворачивания, и снимите шкив.
Выверните болты крепления задней крышки газораспределительного механизма и снимите крышку.
Отсоедините колодки моторного жгута проводов от датчика положения дроссельной заслонки, регулятора холостого хода и форсунок системы питания.
Извлеките из паза сектора дроссельного узла наконечник троса привода дроссельной заслонки, а затем из прорези кронштейна резиновый демпфер троса и отведите трос в сторону.
Отсоедините шланги системы вентиляции картера от крышки головки блока цилиндров, корпуса распределительного вала, воздухоподводящего рукава и впускной трубы.
Отсоедините от патрубков дроссельного узла шланги подвода и слива охлаждающей жидкости, ослабив хомуты их крепления.
Отсоедините шланг от патрубка термостата, ослабив хомут его крепления.
Отсоедините от топливной рампы топливоподводящую магистраль.
Отверните три гайки крепления и отсоедините каталитический нейтрализатор от фланца выпускного коллектора.

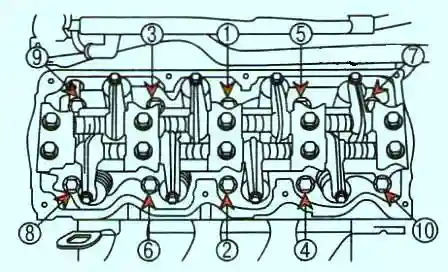

Выверните десять болтов крепления головки блока цилиндров к блоку в последовательности, обратной той, что показана на рис.1.
Болты крепления головки блока цилиндров можно отворачивать только на холодном двигателе.
Снимите головку блока цилиндров и прокладку.
Снимать головку блока цилиндров удобное с помощником, так как она довольно тяжелая.
Очистите привалочные поверхности головки блока и блока цилиндров (они должны быть сухими и чистыми), удалите масло из резьбовых отверстий в блоке под болты крепления головки.
Если не удалить масло из резьбовых отверстий под болты крепления головки блока, то при затяжке болтов в блоке цилиндров могут появиться трещины, так как масло несжимаемое.
Установите на блок цилиндров новую прокладку, отцентрировав ее по двум направляющим втулкам.
Установите головку блока цилиндров в последовательности, обратной снятию.
Затягивайте болты на холодном двигателе в последовательности, показанной на рис.1.
Установите все детали и узлы в порядке, обратном снятию.
