Замена маслоотражательных колпачков механизма газораспределения ВАЗ-2107

Снимаем корпус подшипников в сборе с распределительным валом и рычаги клапанов (см. Замена распредвала и рычагов ВАЗ-2107)

Выворачиваем свечи зажигания

Запоминаем положение бегунка распределителя зажигания.

Меняем колпачки цилиндров, поршни которых находятся в ВМТ (сначала 1-го и 4-го, а затем, повернув коленчатый вал на 180°, во 2-м и 3-м).

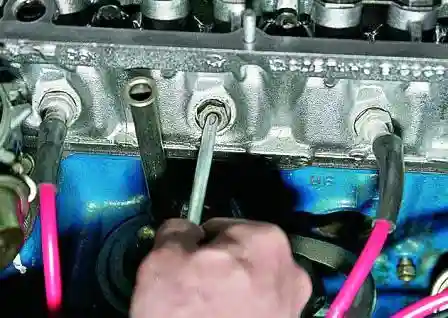

Для этого вставляем между поршнем и тарелкой клапана (на котором меняем колпачок) пруток из мягкого металла диаметром около 8 мм.

В крайнем случае можно использовать отвертку

Наворачиваем на шпильку крепления корпуса подшипников гайку.

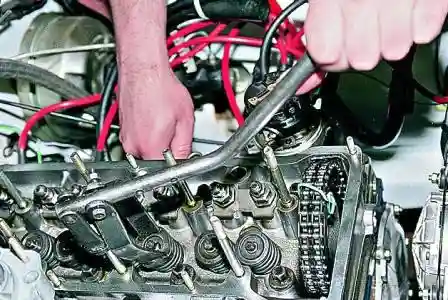

Заводим под гайку захват рассухаривателя.

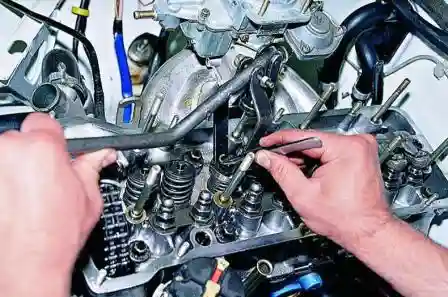

Сжимаем рассухаривателем пружины клапана и пинцетом извлекаем сухари

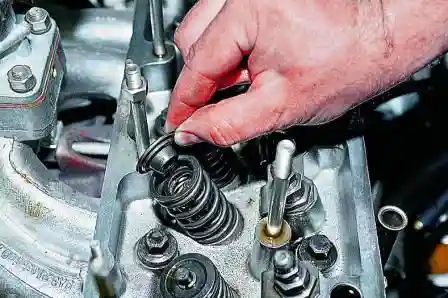

Снимаем тарелку, наружную и внутреннюю пружины,...

а также верхнюю и нижнюю опорные шайбы

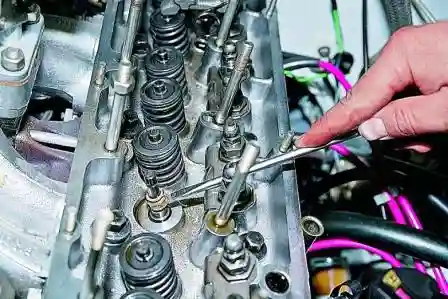

Отверткой поддеваем и снимаем маслоотражательный колпачок с направляющей втулки

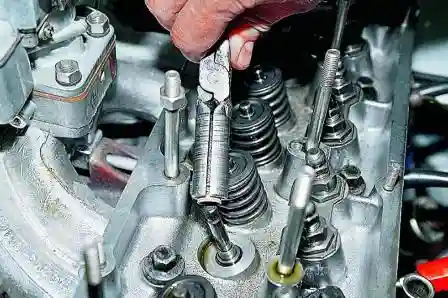

Снимать маслоотражательные колпачки удобнее специальными щипцами

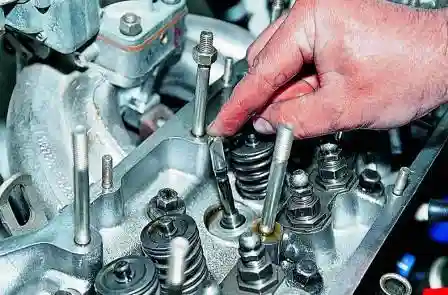

Чтобы не повредить рабочую кромку нового колпачка, надеваем на стержень клапана пластиковую втулку.

Она продается в наборе с маслоотражательными колпачками.

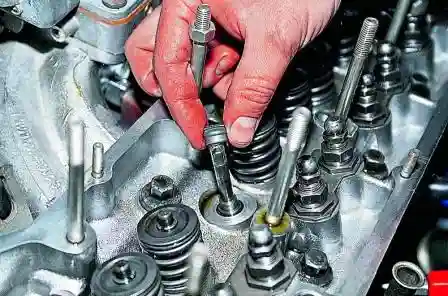

Смазываем рабочую кромку нового колпачка моторным маслом и надеваем его на стержень клапана

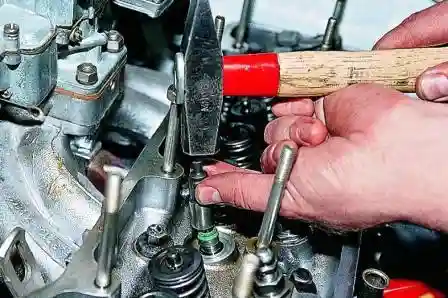

Пинцетом снимаем пластиковую втулку и через оправку напрессовываем колпачок на направляющую втулку

Собираем механизм газораспределения в обратной последовательности

Перед установкой распределительного вала, поворачивая коленчатый вал, возвращаем бегунок распределителя в исходное положение.

При этом метка шкива коленчатого вала окажется напротив длинной метки на крышке привода распределительного вала.

После полной сборки механизма газораспределения регулируем тепловые зазоры в приводе клапанов
