Работу проводим на смотровой канаве или подъемнике

Отсоединяем от коробки передач карданную передачу и сдвигаем ее назад

 Замена манжеты вторичного вала КПП ВАЗ-2107 Замена манжеты вторичного вала КПП ВАЗ-2107

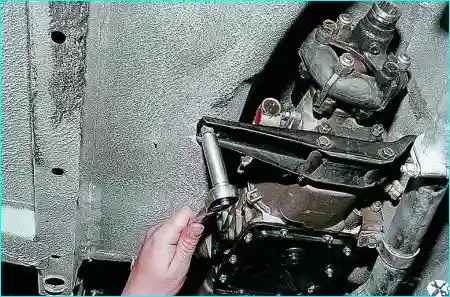

Для удобства работы головкой «на 13» отворачиваем две гайки крепления поперечины к кузову и опускаем заднюю часть коробки до упора.

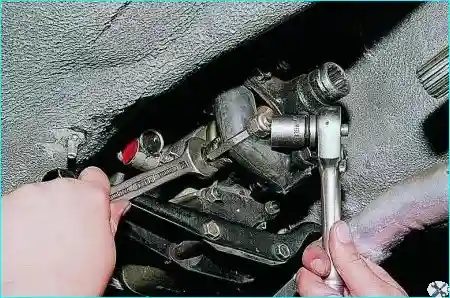

Двумя ключами «на 19» отворачиваем три гайки крепления эластичной муфты к фланцу.

Для облегчения снятия и установки муфты можно надеть на нее специальный хомут или обмотать скотчем.

 Замена манжеты вторичного вала КПП ВАЗ-2107 Замена манжеты вторичного вала КПП ВАЗ-2107

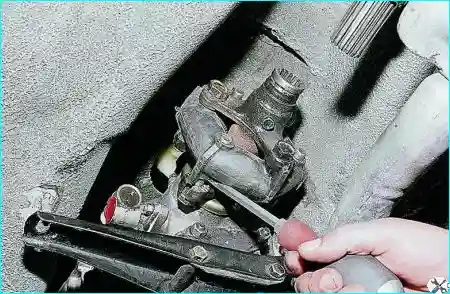

Поддеваем отверткой муфту

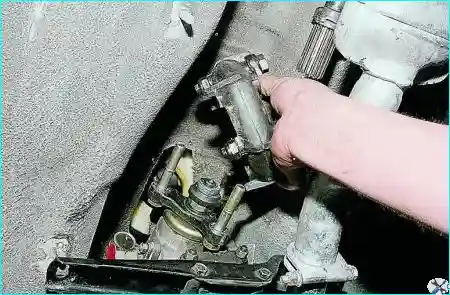

Снимаем эластичную муфту.

 Замена манжеты вторичного вала КПП ВАЗ-2107 Замена манжеты вторичного вала КПП ВАЗ-2107

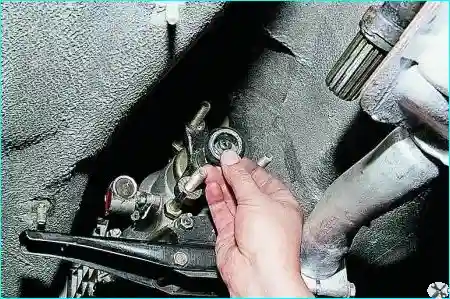

Снимаем уплотнитель центрирующего кольца.

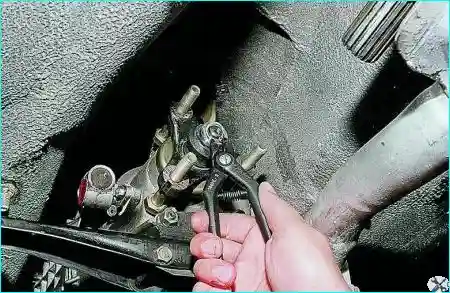

Съемником снимаем стопорное кольцо со вторичного вала.

 Замена манжеты вторичного вала КПП ВАЗ-2107 Замена манжеты вторичного вала КПП ВАЗ-2107

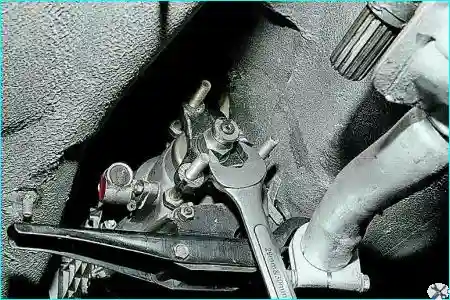

Используя болт во фланце эластичной муфты как фиксатор, ключом «на 30» отворачиваем гайку его крепления на несколько оборотов, чтобы сдвинуть центрирующее кольцо.

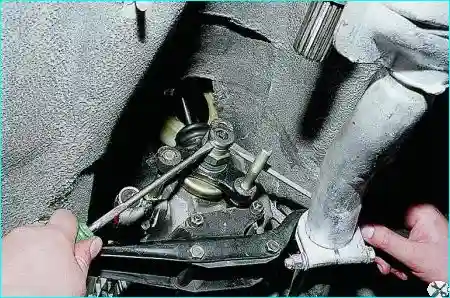

Двумя отвертками снимаем центрирующее кольцо эластичной муфты

 Замена манжеты вторичного вала КПП ВАЗ-2107 Замена манжеты вторичного вала КПП ВАЗ-2107 Замена манжеты вторичного вала КПП ВАЗ-2107

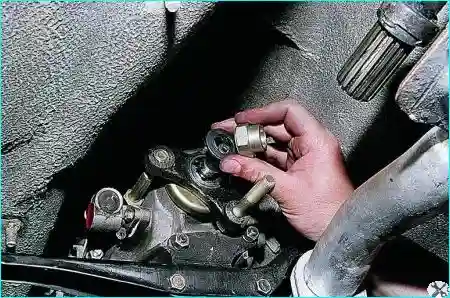

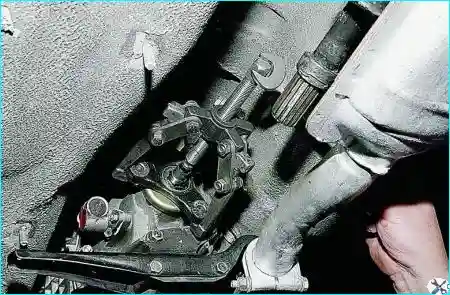

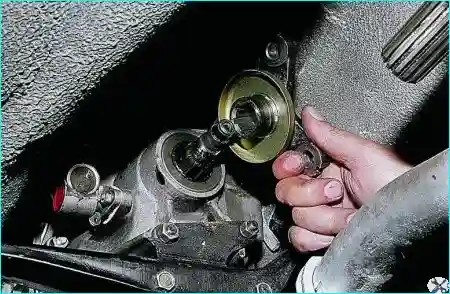

Отвернув гайку и сняв пружинную шайбу, съемником стягиваем фланец эластичной муфты и снимаем его.

 Замена манжеты вторичного вала КПП ВАЗ-2107 Замена манжеты вторичного вала КПП ВАЗ-2107

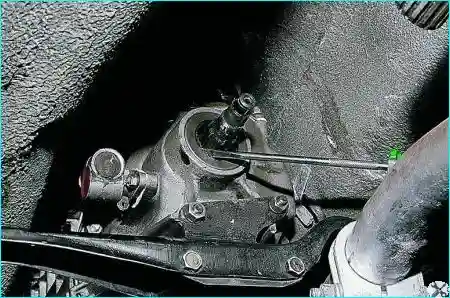

Поддев отверткой, вынимаем манжету вторичного вала.

Перед установкой манжету смазываем тонким слоем любой смазки.

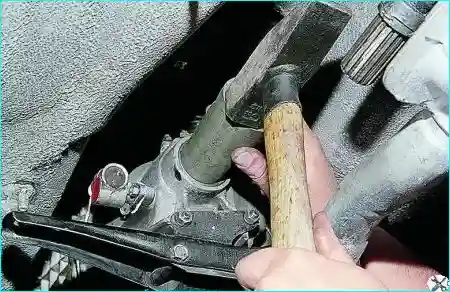

Новую манжету запрессовываем через отрезок трубы подходящего диаметра или старую манжету

Снятые детали устанавливаем в обратной последовательности.
