Проверка установки момента зажигания ВАЗ-2107

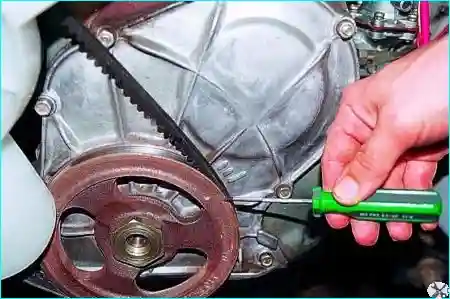

На передней крышке блока цилиндров имеются три метки в виде приливов

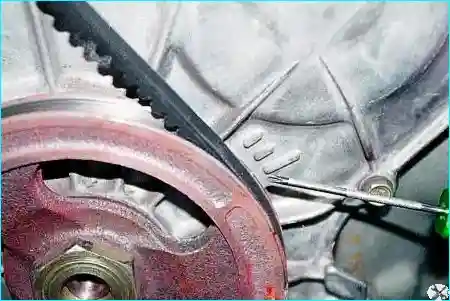

Первая метка по ходу вращения шкива коленчатого вала соответствует 10° опережения зажигания, вторая – 5° и третья метка, самая длинная – 0°
На шкиве коленчатого вала выбита метка верхней мертвой точки (ВМТ) первого цилиндра.
На торце шкива в этом месте имеется прилив.
Если ранее проводилась регулировка угла опережения зажигания по шкале октан-корректора, устанавливаем корпус распределителя в нулевое положение октан-корректора

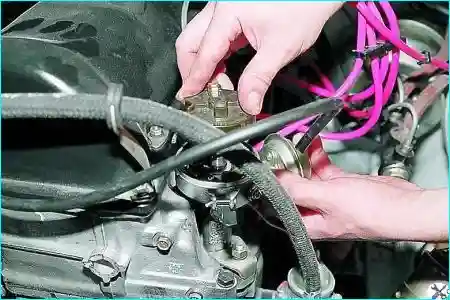

Подсоединяем один щуп контрольной лампы или вольтметра к контакту низкого напряжения распределителя, а второй замыкаем на «массу» и включаем зажигание.
При разомкнутых контактах прерывателя лампа должна гореть, а вольтметр – показывать наличие напряжения.
Специальным ключом проворачиваем коленчатый вал за гайку шкива до загорания лампы. Если такого ключа нет, вывешиваем одно из задних колес и, включив четвертую передачу, вращаем его, поворачивая коленчатый вал.
Загоревшаяся лампа указывает на момент зажигания. Проверяем совмещение метки на шкиве с длинной меткой на передней крышке блока цилиндров.
При несовпадении меток регулируем момент установки зажигания.
Начальный угол опережения зажигания при использовании бензина с октановым числом 95 – 5° (средняя метка на передней крышке блока цилиндров).
Регулировка момента зажигания
Устанавливаем коленчатый вал в положение верхней мертвой точки такта сжатия поршня первого цилиндра (длинная метка).
Если распределитель зажигания не снимали с двигателя, то такт сжатия первого цилиндра определяем, сняв его крышку – контакт ротора должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.
Если распределитель зажигания (после замены или ремонта) только установлен на двигатель – выворачиваем свечу первого цилиндра.
Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Выходящий воздух, вытолкнув пробку, укажет на начало такта сжатия в первом цилиндре.

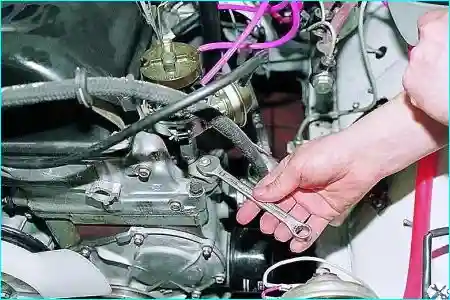

Ключом «на 13» ослабляем затяжку гайки крепления стопорной пластины.
Поворачиваем корпус распределителя по часовой стрелке до замыкания контактов прерывателя – лампа погаснет.
Медленно поворачиваем корпус распределителя против часовой стрелки до загорания лампы, при этом слегка прижимаем ротор против часовой стрелки, чтобы выбрать зазор в приводе.
Удерживая его в таком положении, затягиваем гайку стопорной пластины.
После регулировки уточняем момент зажигания.
Корректировка угла опережения зажигания
Если установка момента зажигания была нарушена, проверяем и при необходимости регулируем момент зажигания.
Для подстройки угла опережения зажигания под конкретный состав топлива на корпусе распределителя зажигания нанесена шкала октан-корректора.
Зубилом на приливе блока помечаем середину шкалы – нулевое положение октан-корректора.
При прогретом до рабочей температуры двигателе, двигаясь на IV передаче с постоянной скоростью 50 км/ч, резко нажимаем на педаль «газа».
Если при этом детонация (по звуку она похожа на звон клапанов) появится на короткое время, 1–3 с – момент зажигания выбран правильно.
При продолжительной детонации угол опережения зажигания уменьшаем на 1/2 деления шкалы октан-корректора, а при ее отсутствии – увеличиваем.
Проводим повторную проверку в движении и при необходимости продолжаем регулировку.
