Эта система тормозов имеет два контура, обеспечивающих независимый привод передних и задних тормозных механизмов колес
Оба контура приводятся в действие от одной педали 17 (рис. 1), которая с помощью кронштейна крепится вместе с педалью сцепления к панели передка кузова.

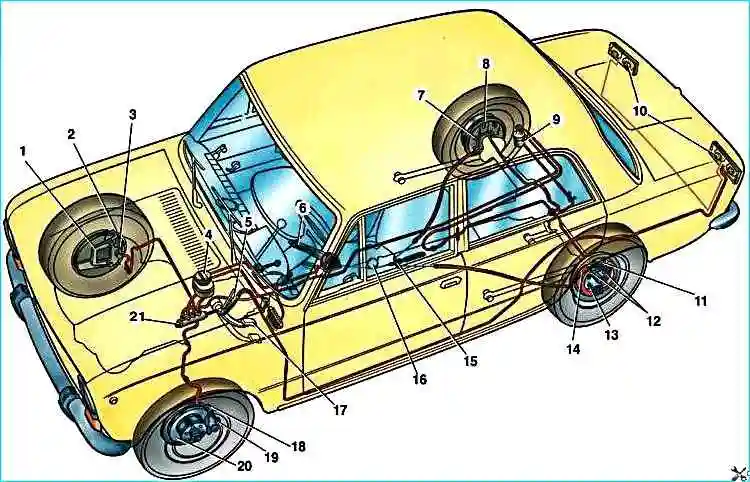

Схема тормозной системы ВАЗ классика: 1 – защитный кожух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр
В гидравлический привод включены помимо педали тормоза главный тормозной цилиндр 21, бачок 4 главного цилиндра, регулятор 9 давления задних тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами и трубопроводы.

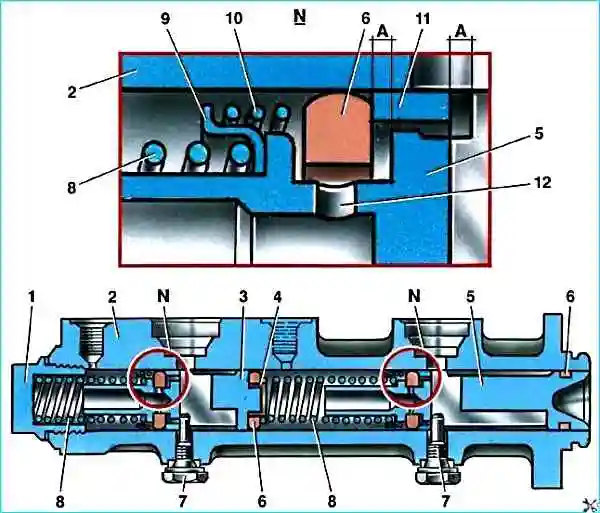

Главный цилиндр гидравлического привода тормозов: 1 – пробка; 2 – корпус цилиндра; 3 – поршень привода задних тормозов; 4 – шайба; 5 – поршень привода передних тормозов; 6 – уплотнительное кольцо; 7 – стопорные винты; 8 – возвратные пружины поршней; 9 – тарелка пружины; 10 – прижимная пружина уплотнительного кольца; 11 – распорное кольцо; 12 – впускное отверстие; А – компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)
Главный тормозной цилиндр крепится к кронштейну педалей сцепления и тормоза.
Поршни 3 и 5 (см. рис. 2) приводят в действие разные контура.
Оба поршня занимают исходное положение под действием пружин 8, которые отжимают поршни до упора в винты 7.
Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6.
Спереди корпус закрыт пробкой 1.

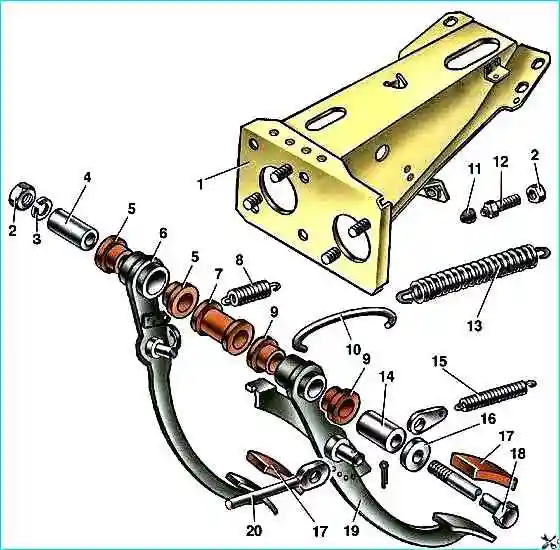

Детали кронштейна педалей сцепления и тормоза: 1 – кронштейн педалей; 2 – гайки; 3 – пружинная шайба; 4 – внутренняя втулка педали тормоза; 5 – наружные втулки педали тормоза; 6 – педаль тормоза; 7 – дистанционная втулка; 8 – оттяжная пружина педали тормоза; 9 – наружные втулки педали сцепления; 10 – крючок пружины; 11 – буфер; 12 – упорный болт педали сцепления; 13 – сервопружина; 14 – втулка педали сцепления; 15 – оттяжная пружина педали сцепления; 16 – упорная шайба; 17 – накладки педалей; 18 – ось педалей; 19 – педаль сцепления; 20 – толкатель педали сцепления
Педальный узел
Педали 6 (см. рис. 3) и 19 подвешены на кронштейне 1 при помощи оси, выполненной в виде болта.
Ось 18 закреплена гайкой 2 в отверстиях щек кронштейна. На оси между щеками кронштейна и дистанционной втулкой 7 зажаты внутренние втулки 4 и 14 педалей сцепления и тормоза.
На этих втулках шарнирно установлены педали, в ступицах которых запрессованы наружные втулки 5 и 9.
К обеим педалям шарнирно крепятся толкатели 20, воздействующие на поршни гидроцилиндров.
Обратный ход педали сцепления ограничивается буфером 11, установленным на головке болта 12. К полке кронштейна крепятся главные цилиндры привода выключения сцепления и привода тормозов.
В контур привода задних тормозов подключен регулятор 9 (см. рис.1) давления, который корректирует давление в приводе задних тормозов в зависимости от положения кузова относительно балки заднего моста, т.е. в зависимости от нагрузки автомобиля.
Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, уменьшая вероятность юза задних колес при торможении.

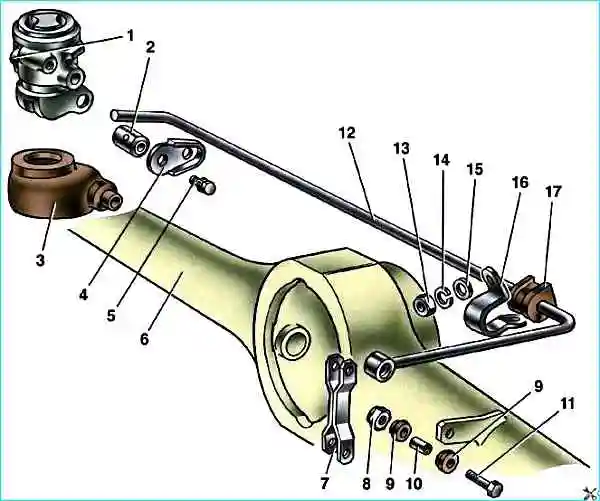

Детали привода регулятора давления 1 – регулятор давления; 2 – ось рычага привода регулятора; 3 – грязезащитный колпачок; 4 – стопорная пластина; 5 – болт с пружинной шайбой; 6 – задний мост; 7 – тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста; 8 – гайка болта; 9 – пластмассовая втулка; 10 – распорная втулка; 11 – болт крепления тяги; 12 – рычаг привода регулятора давления; 13 – гайка для крепления скобы к кузову; 14 – пружинная шайба; 15 – плоская шайба; 16 – скоба крепления рычага привода регулятора давления; 17 – резиновая втулка
Регулятор крепится на кронштейне кузова и соединяется с балкой заднего моста через торсионный рычаг 12 (см. рис. 4) и тягу 7.
Регулятор давления задних тормозов в нерабочем положении: А – полость нормального давления; В – полость регулируемого давления; Р – усилие, передаваемое рычагом 4 привода регулятора; 1 – корпус регулятора; 2 – распорная втулка; 3 – уплотнительное кольцо; 4 – рычаг привода регулятора; 5 – прокладка; 6 – пробка; 7 – резиновый уплотнитель; 8 – тарелка пружины; 9 – пружина поршня; 10 – поршень
Другой конец торсионного рычага действует на поршень 10 (см. рис. 5). В полость «А» жидкость поступает из главного цилиндра, а из полости «В» выходит в колесные цилиндры привода задних тормозов.
Сила «Р», действующая на поршень от торсионного рычага, увеличивается с приближением кузова к балке моста и уменьшается при удалении кузова от балки заднего моста.
До начала действия регулятора давления поршень 10 упирается в пробку 6 под действием силы «Р» и пружины 9.
При этом образуются зазоры, через которые полости «А» и «В» сообщаются, т.е. давление в них будет одинаковое и равно давлению в гидроприводе тормозов.
Когда срабатывают тормоза, то задняя часть автомобиля по инерции приподнимается и, следовательно, уменьшается давление на поршень со стороны рычага 1.
Сила давления жидкости на верхний торец поршня с большей площадью поверхности на какой-то момент превышает силу давления жидкости, действующей на поршень снизу, и поршень опустится вниз до упора в уплотнитель 7.
При этом полости «А» и «В» разъединятся, и в них создается разное давление: в полости (А) давление Ра будет равно давлению в главном цилиндре, а в полости «В» давление Рв будет меньше на величину, которая определяет равновесие поршня, находящегося под действием давления Ра и Рв, пружины 9 и силы торсионного рычага.
Таким образом, частичным или полным разобщением полостей «А» и «В» поршнем 10 регулируется тормозной момент на задних колесах.
