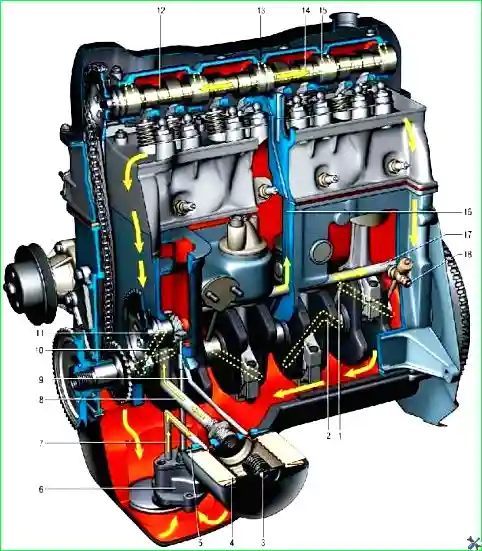

Система смазки комбинированная – под давлением и разбрызгиванием
Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала и валика привода вспомогательных агрегатов, кулачки распределительного вала и втулка шестерни привода масляного насоса.
Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках, цепь привода распределительного механизма, опоры рычагов привода клапанов, а также стержни клапанов в их направляющих втулках.
В систему смазки входят: масляный насос, приемный патрубок с фильтрующей сеткой, прикрепленный к корпусу насоса; полнопоточный масляный фильтр, установленный на левой стороне двигателя; наливная горловина с крышкой; указатель уровня масла (щуп) в картере; датчик недостаточного давления масла, соединенный с лампой сигнализатора.
Давление масла на прогретом двигателе при средней частоте вращения коленчатого вала составляет 3,5–4,5 кгс/см2;
При падении давления масла до 0,4–0,8 кгс/см2 загорается лампа сигнализатора недостаточного давления в комбинации приборов.
Масляный насос – шестеренчатого типа с косозубыми шестернями для уменьшения пульсации давления масла, устанавливается внутри картера и крепится к блоку цилиндров двумя болтами.
Ведущая шестерня неподвижно закреплена на валике.
Ведомая шестерня свободно вращается на оси, запрессованной в корпусе насоса. К корпусу насоса крепится маслоприемный патрубок с фильтрующей сеткой и встроенным редукционным клапаном, который поджимается пружиной к крышке насоса.
Давление срабатывания клапана обеспечивает пружина соответствующей упругости.
Система вентиляции картера двигателя
Во время работы двигателя через зазоры в местах установки поршневых колец и зазоры между стержнями клапанов и направляющими втулками в картер проникает некоторое количество отработавших газов.
При пуске двигателя в цилиндрах также конденсируются пары бензина, которые, попадая в картер, разжижают масло и ухудшает его смазывающие свойства.
Имеющиеся в составе отработавших газов пары воды, конденсируясь в картере, вспенивают масло и приводят к образованию густых и липких эмульсий, а в соединении с сернистым газом образуют кислоты, которые разъедают рабочие поверхности деталей двигателя и ускоряют их износ.
Для удаления из картера газов и паров бензина, что увеличивает срок службы масла и повышает долговечность двигателя, служит принудительная вентиляция картера, осуществляемая отсосом газов из картера во впускную трубу двигателя.
Кроме того, вентиляция картера не допускает повышения давления в картере из-за проникновения в него отработавших газов. А поскольку система вентиляции закрытая, то исключается попадание картерных газов в салон автомобиля и уменьшается выброс токсичных веществ в атмосферу.
Картерные газы отсасываются по шлангу, надетому на патрубок крышки маслоотделителя, в вытяжной коллектор, размещенный под воздушным фильтром.
Оттуда газы могут отсасываться двумя путями:
1) вверх в пространство за фильтрующим элементом воздушного фильтра и далее через карбюратор во впускную трубу двигателя;
2) через шланг в золотниковое устройство карбюратора и далее в задроссельное пространство карбюратора.
Золотниковое устройство регулирует режим отсоса газов при различной частоте коленчатого вала. Оно состоит из золотника, находящегося на оси дроссельной заслонки первичной камеры, и калиброванного отверстия в корпусе карбюратора.
При малой частоте вращения коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительно и основная масса газов отсасывается по шлангу, а затем через калиброванное отверстие золотникового устройства в задроссельное пространство карбюратора.
Калиброванное отверстие ограничивает количество отсасываемых газов, и система вентиляции оказывает малое влияние на величину разрежения за дроссельной заслонкой.
С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник поворачивается и открывает дополнительный путь для газов по канавке золотника, и газы отсасываются как по шлангу, так и через воздушный фильтр.
Общее количество отсасываемых газов увеличивается.
Наконец, при высокой частоте вращения коленчатого вала (дроссельные заслонки открыты полностью) основная масса картерных газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.
Чтобы пламя не попало в картер двигателя при "выстреле" в карбюратор, в вытяжном шланге установлен пламегаситель.
В вытяжной шланг картерные газы проходят через маслоотделитель, отделившееся от газов масло по трубке стекает в масляный картер.
Корпус маслоотделителя установлен в приливе блока цилиндров и закрыт крышкой.
