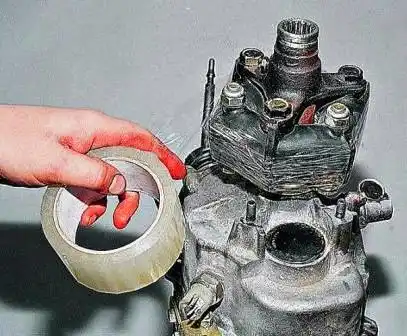

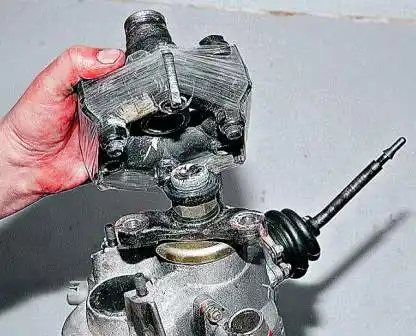

Чтобы облегчить снятие и последующую установку эластичной муфты, плотно обматываем ее скотчем
Отвернув двумя ключами «на 19» три гайки и удалив три болта, снимаем муфту.
Снимаем фланец эластичной муфты, опору коробки передач, привод спидометра.

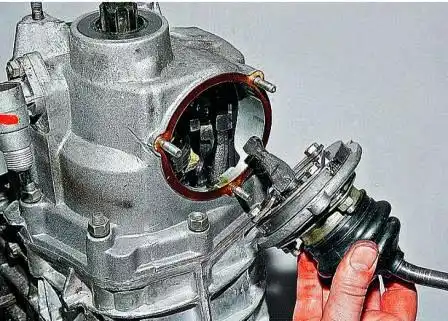

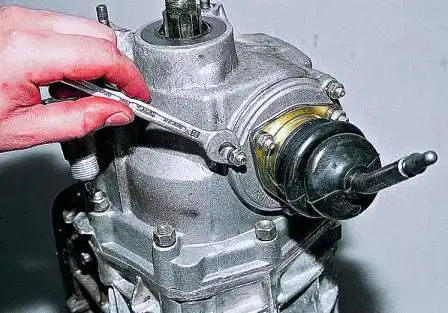

Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага переключения передач и снимаем рычаг со шпилек задней крышки коробки передач.

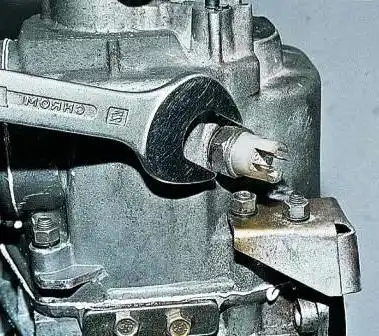

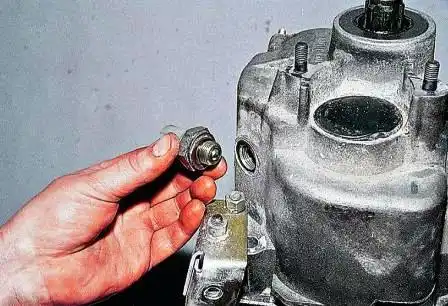

Ключом «на 27» отворачиваем выключатель фонарей света заднего хода и снимаем его.

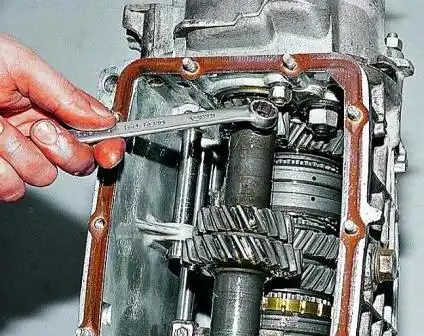

Снимаем нижнюю крышку коробки передач и ключом «на 13» отворачиваем гайку крепления задней крышки к картеру коробки передач
Отворачиваем оставшиеся гайки крепления задней крышки к картеру коробки передач

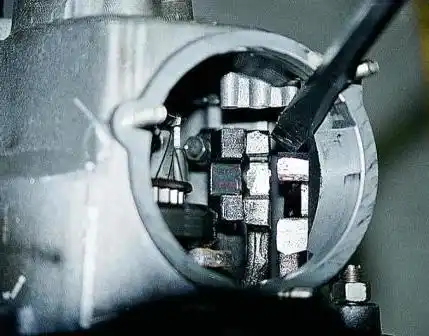

Отверткой утапливаем шток включения I и II передач.

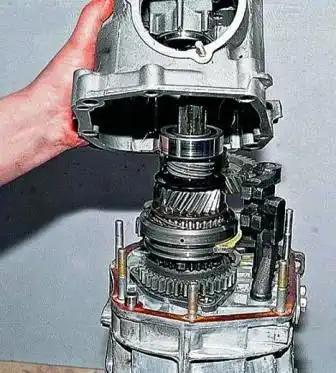

Снимаем заднюю крышку коробки передач.

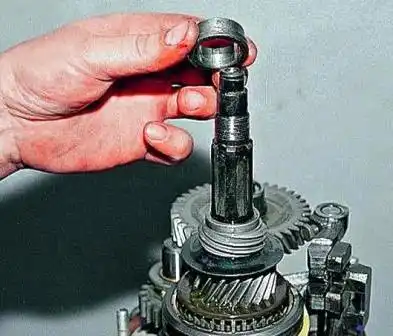

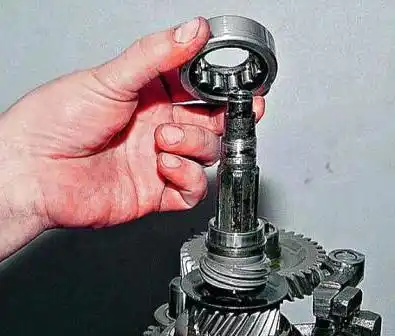

Снимаем задний подшипник вторичного вала и его внутреннее кольцо.

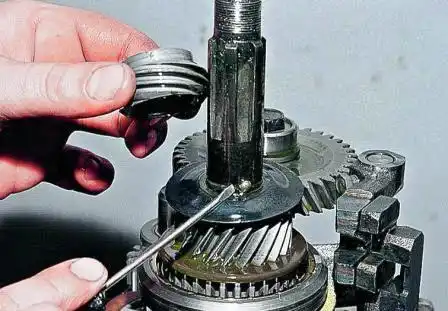

Снимаем ведущую шестерню привода спидометра с фиксатором – металлическим шариком

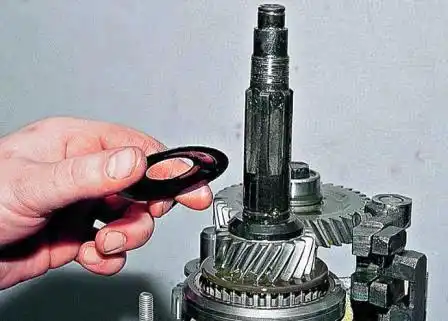

Снимаем маслоотражательную шайбу
Ключом «на 10» отворачиваем болт крепления вилки включения III и IV передач

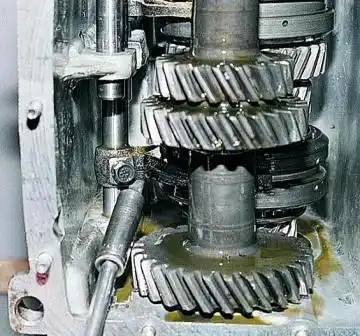

Отверткой включаем III передачу.

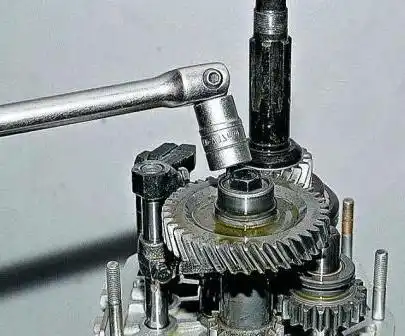

Ключом «на 17» отворачиваем болт крепления блока шестерен.
Снимаем болт крепления блока шестерен.

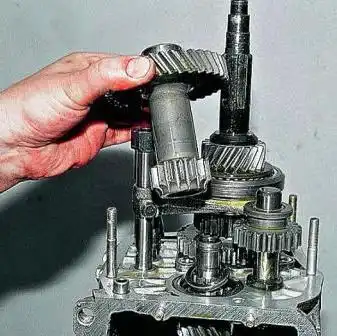

Вынимаем блок шестерен V передачи и заднего хода.

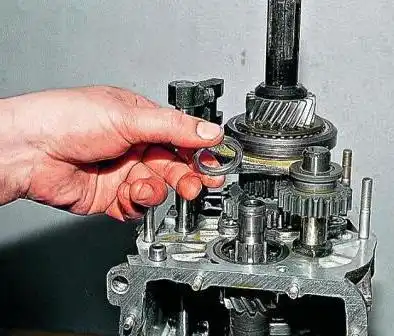

Снимаем дистанционную шайбу.

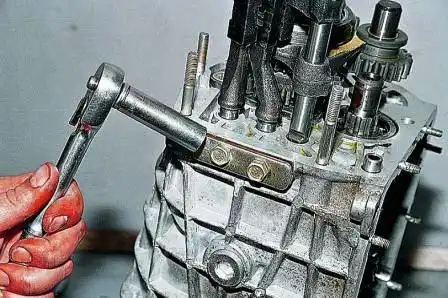

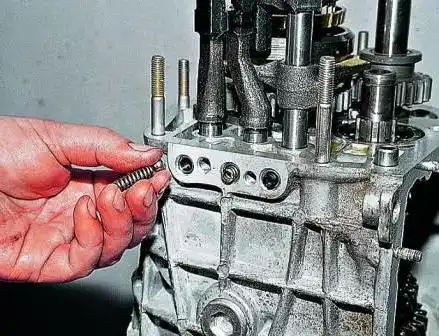

Ключом «на 13» отворачивам два болта крепления крышки фиксаторов и, сняв ее, извлекаем три пружины и три шарика фиксаторов.

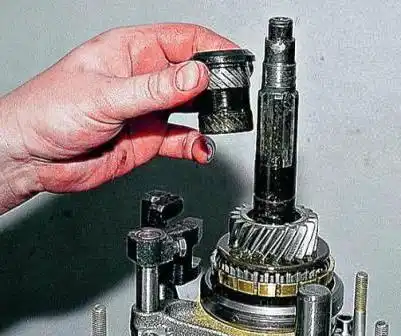

Снимаем втулку шестерни V передачи.

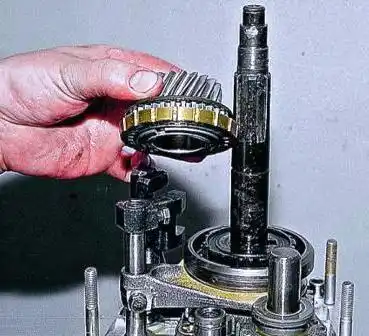

Снимаем шестерню V передачи в сборе с синхронизатором.

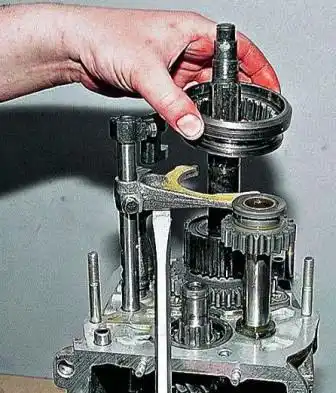

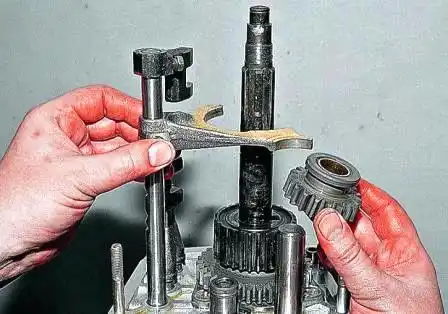

Приподняв шток, снимаем муфту синхронизатора V передачи и промежуточную шестерню заднего хода

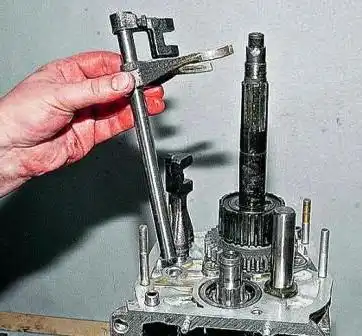

Снимаем шток включения V передачи и заднего хода с вилкой

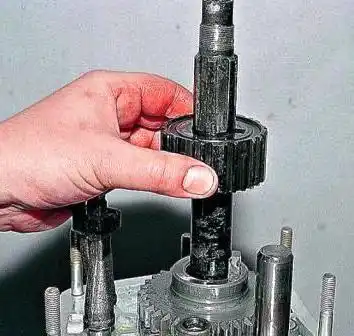

Снимаем ступицу муфты синхронизатора V передачи.
Дальнейшую разборку коробки передач проводим в порядке, описанном выше.
Сборка V ступени, передачи заднего хода и механизма выбора передач проводится в последовательности, обратной разборке, с учетом следующего.
Ось промежуточной шестерни заднего хода крепим до установки валов в картер коробки передач моментом 78 Нм (8 кгсм).
Перед установкой штока вилки включения пятой передачи и заднего хода в картер устанавливаем на него дистанционную втулку.
Внутреннее кольцо подшипника напрессовываем на блок шестерен V передачи и заднего хода, а наружное – в гнездо задней крышки.
Задний подшипник вторичного вала напрессовываем на вал для облегчения установки задней крышки.
Промежуточную шестерню заднего хода, ведомую шестерню V передачи и ее вилку устанавливаем одновременно.
Болт крепления блока шестерен затягиваем моментом 78 Нм (8 кгсм).
У пятиступенчатых коробок передач с 1992 г. не устанавливается шайба на вторичном валу и изменена конфигурация вторичного вала и ступицы муфты синхронизатора V передачи.
На вторичном валу диаметр под ступицу был 28, стал 25 мм; ширина посадочной части ступицы стала больше и посадочный диаметр уменьшен с 28 до 25 мм.
Указанные детали не взаимозаменяемы с ранее выпускавшимися, поэтому при ремонте коробки передач «старой» конструкции соблюдаем следующие правила:
- если меняется шайба, то вторичный вал и ступицу ставим «старой» конструкции;
- если взамен вторичного вала или ступицы устанавливаются одноименные детали «новой» конструкции, то их меняем комплектно, то есть при замене ступицы заменяем и вторичный вал и наоборот. В этом случае шайбу не устанавливаем.
