Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки ВАЗ-2107).

Для удобства вынимаем масляный щуп

Регулировка зазоров клапанов ВАЗ-2107Регулировка зазоров клапанов ВАЗ-2107

Снимаем крышку распределителя зажигания (см. Ремонт трамблера ВАЗ-2107).

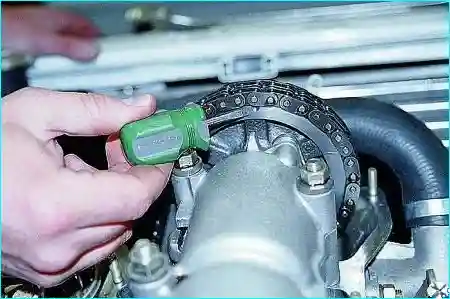

Ключом проворачиваем коленчатый вал по часовой стрелке (глядя спереди) до совпадения метки (сверления) на звездочке распределительного вала с выступом на корпусе подшипников.

Регулировка зазоров клапанов ВАЗ-2107

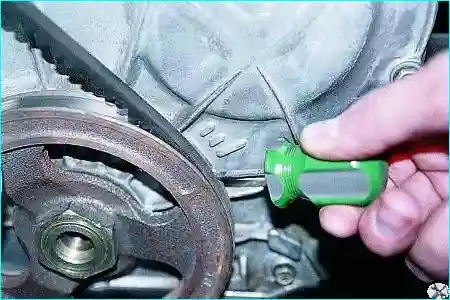

При этом метка на шкиве коленчатого вала должна располагаться напротив метки ВМТ (длинной) на крышке привода распределительного вала.

В этом положении валов, соответствующем концу такта сжатия в 4-м цилиндре, проверяем и при необходимости регулируем зазоры у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок).

Регулировка зазоров клапанов ВАЗ-2107

Последовательно поворачивая коленчатый вал на 180°, проверяем и регулируем зазоры остальных клапанов в порядке, указанном в таблице.

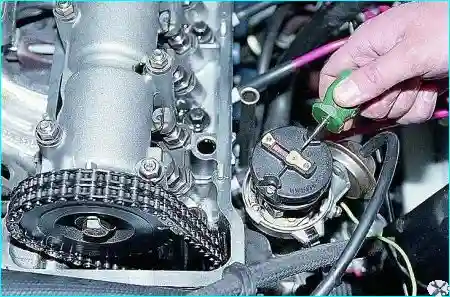

При повороте коленчатого вала на 180° распределительный вал, а также ротор распределителя зажигания поворачиваются на 90°.

Регулировка зазоров клапанов ВАЗ-2107Регулировка зазоров клапанов ВАЗ-2107

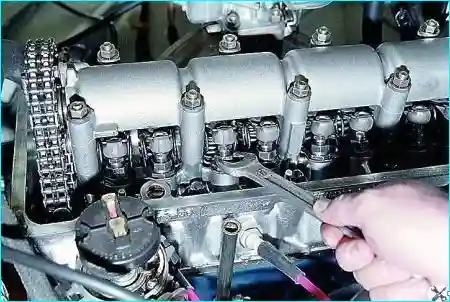

Для регулировки зазора ключом «на 17» ослабляем затяжку контргайки регулировочного болта.

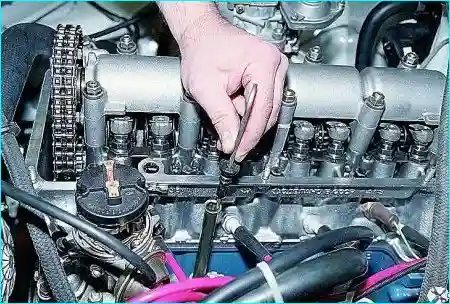

Вставляем щуп толщиной 0,15 мм между рычагом клапана и цилиндрической частью кулачка.

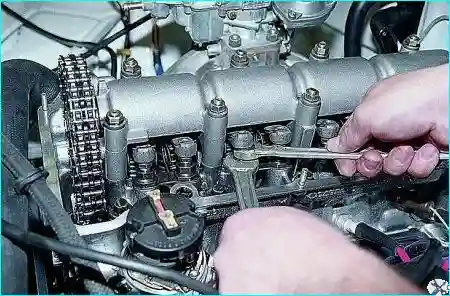

Ключом «на 13» вращаем регулировочный болт, выставляя требуемый зазор.

Перемещение щупа должно быть свободным, но без люфта.

Регулировка зазоров клапанов ВАЗ-2107

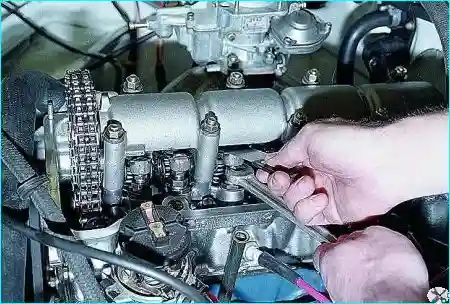

Вынимаем щуп и, удерживая ключом регулировочный болт, вторым ключом затягиваем контргайку. При этом регулировочный болт немного поднимается.

После этого проверяем зазор и при необходимости повторяем регулировку

Угол поворота

коленчатого

вала

№ регулируемых

клапанов

(кулачков)

8 и 6

180°

4 и 7

360°

1 и 3

540°

5 и 2

Регулировка зазоров производится на холодном двигателе.
