Установите в картере предварительно собранную коробку дифференциала вместе с наружными кольцами подшипников
Установите две регулировочные гайки 4 ( рис. 1 ) так, чтобы они соприкасались с кольцами подшипников.
Установите крышки подшипников и затяните болты крепления динамометрическим ключом.
Предварительный натяг подшипников коробки дифференциала и регулировка бокового зазора в зацеплении шестерен главной передачи
Эти операции выполняют одновременно при помощи приспособления А.95688/R и ключа А.55085.

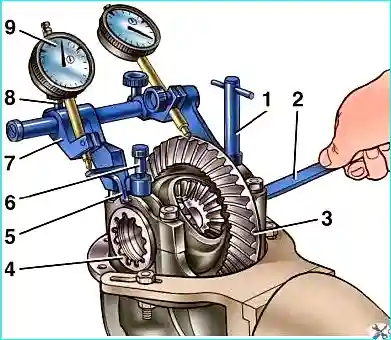

Закрепите на картере редуктора приспособление ( рис. 1 ) винтами 1 и 6, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек.
По направляющей приспособления сместите кронштейн 7 до соприкосновения рычага 5 с наружной боковой поверхностью крышки и затяните винт 8.

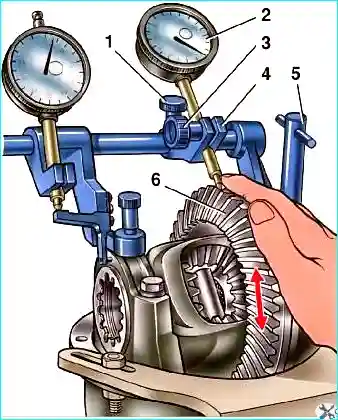

Ослабьте винты 1 и 3 ( рис. 2 ), и установите кронштейн 4 так, чтобы ножка индикатора 2 опиралась на боковую поверхность зуба ведомой шестерни у края зуба, затем затяните винты 1 и 3.
Поворачивая регулировочные гайки, предварительно отрегулируйте боковой зазор между зубьями ведущей и ведомой шестерен в пределах 0,08– 0,13 мм.
Зазор проверяют по индикатору 2 при покачивании шестерни 6. При этом подшипники не должны иметь предварительного натяга.
Регулировочные гайки должны находиться только в соприкосновении с подшипниками, в противном случае нарушается правильность измерения предварительного натяга.

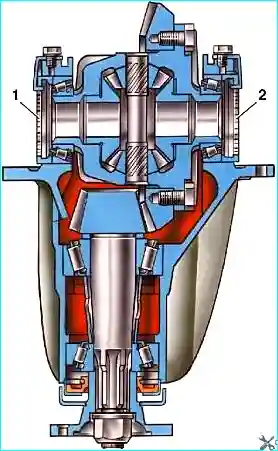

Последовательно и равномерно затяните две регулировочные гайки подшипников, при этом крышки подшипников дифференциала расходятся и, следовательно, увеличивается расстояние "D" ( рис.3 ).
Это расхождение отмечает индикатор 9 ( рис. 1 ), на ножку которого действует рычаг 5. Гайки для регулировки подшипников коробки дифференциала затягивают до увеличения расстояния "D" ( рис. 3 ) на 0,14–0,18 мм.
Установив точный предварительный натяг подшипников коробки дифференциала, окончательно проверьте боковой зазор в зацеплении шестерен главной передачи, который не должен измениться.
Если зазор в зацеплении шестерен больше 0,08–0,13 мм, то приблизьте ведомую шестерню к ведущей или отодвиньте, если зазор меньше.
Чтобы сохранить установленный предварительный натяг подшипников, перемещайте ведомую шестерню, подтягивая одну из регулировочных гаек подшипников и ослабляя другую на тот же самый угол.
Для точного выполнения этой операции следите за индикатором 9 ( рис. 1), который показывает величину ранее установленного предварительного натяга подшипников.
После затягивания одной из гаек показание индикатора изменится, так как увеличится расхождение "D" ( рис. 3 ) крышек и предварительный натяг подшипников.
Поэтому другую гайку ослабляйте до тех пор, пока стрелка индикатора не вернется в первоначальное положение. После перемещения ведомой шестерни, по индикатору 2 ( рис.2) проверьте величину бокового зазора.
Если зазор не соответствует норме, повторите регулировку.
Снимите приспособление А.95688/R, установите стопорные пластины регулировочных гаек и закрепите их болтами с пружинными шайбами.
В запасные части поставляют стопорные пластины двух типов: с одной или двумя лапками, устанавливают пластины в зависимости от положения прорези гайки.
Регулировку и ремонт узлов редуктора выполняют на стенде, на котором можно также испытать редуктор на шум и проверить расположение и форму пятна контакта на рабочих поверхностях зубьев, как указано ниже.
Проверка контакта рабочей поверхности зубьев шестерен главной передачи
Для окончательной проверки на стенде качества зацепления шестерен главной передачи:
— установите отрегулированный редуктор на стенд и смажьте рабочие поверхности зубьев ведомой шестерни тонким слоем свинцовой окиси;
— запустите стенд; рычагами стенда притормозите вращение установленных полуосей, чтобы под нагрузкой на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни;
— измените направление вращения стенда и, притормаживая, получите следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад.

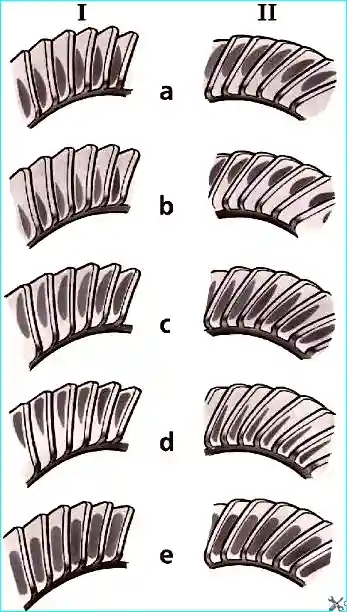

Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети его длины и не выходя на вершину и основание зуба, как показано на рис. 4 "е".
Случаи неправильного расхождения пятна контакта на рабочей поверхности зуба указаны на рис. 4 (а, в, с, d).
Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.
При сборке повторите все операции по предварительному натягу роликовых подшипников ведущей шестерни, по проверке момента сопротивления проворачиванию, по предварительному натягу роликовых подшипников коробки дифференциала и по регулировке бокового зазора зацепления шестерен главной передачи.
