Разрежение из впускного коллектора через пневмоклапан подается к диафрагме экономайзера, благодаря чему игольчатый клапан экономайзера открывается

При отключении пневмоклапана полость экономайзера над диафрагмой сообщается с атмосферой – игольчатый клапан закрывается, прерывая подачу топливной смеси по каналу холостого хода в двигатель.

Блок управления 25.3761 отключает пневмоклапан при частоте вращения коленчатого вала двигателя 1600 мин –1 и снова включает при падении оборотов до 1200 мин –1 .

Микропереключатель подает напряжение на пневмоклапан в обход блока управления, когда дроссельная заслонка открыта.

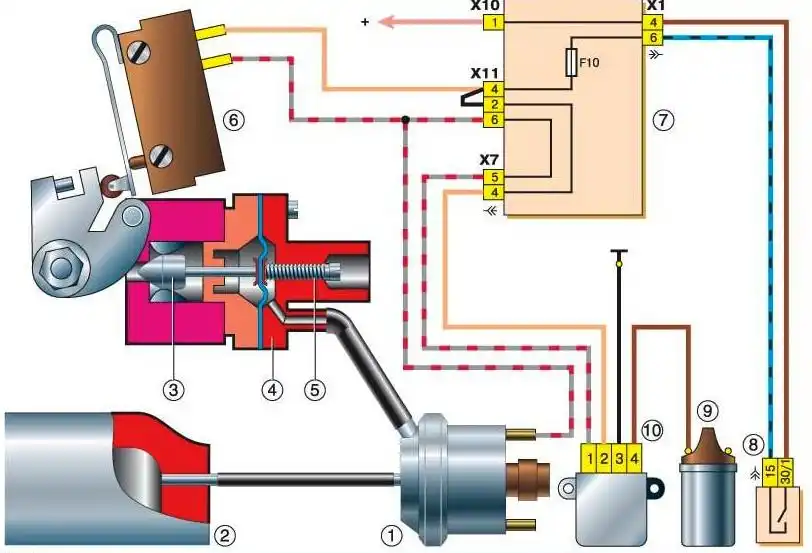

Схема системы экономайзера принудительного холостого хода (ЭПХХ):

Схема системы экономайзера принудительного холостого хода (ЭПХХ): 1 — электромагнитный пневмоклапан; 2 — впускной коллектор; 3 — игла экономайзера; 4 — корпус экономайзера; 5 — регулировочный винт количества смеси; 6 — микропереключатель; 7 — монтажный блок; 8 — выключатель зажигания; 9 — катушка зажигания; 10 — блок управления.

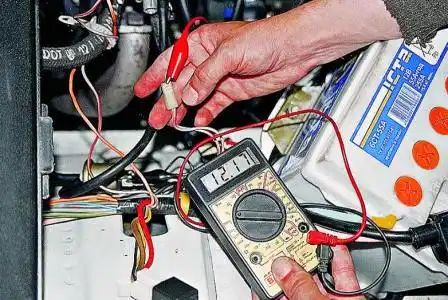

Вольтметр или контрольную лампу подсоединяем к проводам питания клапана

1. Вольтметр или контрольную лампу подсоединяем к проводам питания клапана.

Если при включении зажигания на них нет напряжения – проверяем блок управления (Проверка блока ЭПХХ ВАЗ-2107).

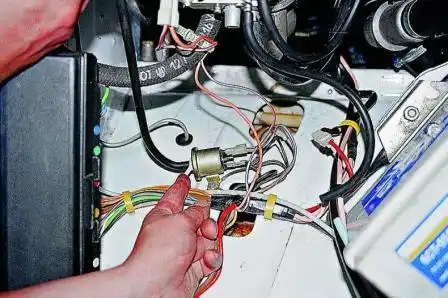

Для дальнейшей проверки клапана отсоединяем от него соединительные шланги

2. Для дальнейшей проверки клапана отсоединяем от него соединительные шланги.

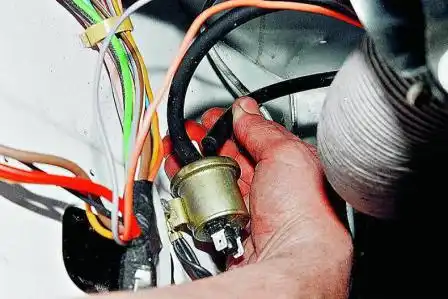

Надеваем на штуцер «1» (центральный) подходящий резиновый шланг и ртом создаем разрежение в нем.

3. Надеваем на штуцер «1» (центральный) подходящий резиновый шланг и ртом создаем разрежение в нем. При этом штуцер «2» (боковой) закрываем пальцем. Клапан должен быть герметичен.

Включив зажигание, подаем на вывод клапана напряжение. Клапан штуцера «1» должен открыться, издав характерный щелчок, и снова закрыться при снятии напряжения.

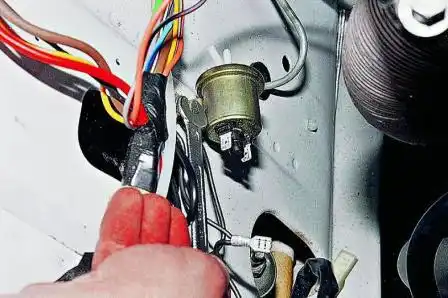

ключом «на 8» отворачиваем гайку крепления клапана

4. Неисправный электропневмоклапан заменяем. Для этого ключом «на 8» отворачиваем гайку крепления клапана.

Шланг от экономайзера карбюратора подсоединяем к боковому штуцеру, а шланг от впускного коллектора – к центральному.
