Регулировка угла продольного наклона оси поворота ВАЗ-2107
Угол регулируем изменением количества регулировочных шайб на болтах крепления оси нижнего рычага
Так, перестановка одной шайбы толщиной 0,5 мм из переднего пакета в задний дает увеличение угла продольного наклона на 36–40', при этом «развал» колеса уменьшается на 7–9', и наоборот.
В продаже бывают регулировочные П-образные шайбы толщиной 0,5 и 0,8 мм. Эти шайбы обязательно устанавливаем прорезью вниз.
Измерить угол продольного наклона оси поворота можно с помощью самодельного шаблона с отвесом.
На шаблоне отмечен сектор, в котором при правильной регулировке должна находиться нить отвеса.

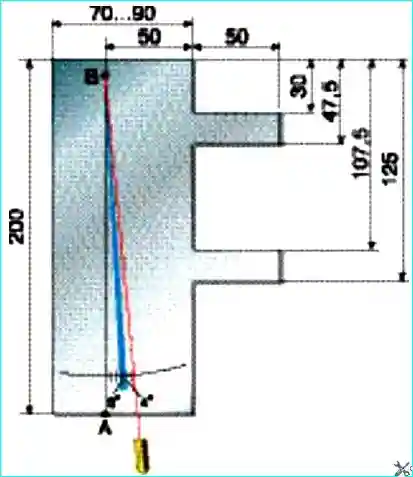

Шаблон для регулировки угла продольного наклона оси поворота.

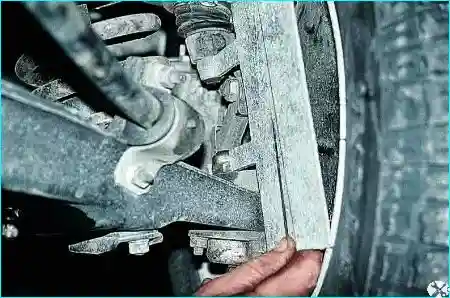

Доворачиваем гайки на пальцах шаровых шарниров так, чтобы их грани стали перпендикулярны продольной плоскости автомобиля, и прикладываем к ним шаблон.
Разница значений углов продольного наклона осей поворота между правым и левым колесами не должна превышать 30'.
