Автомобиль оборудован двумя тормозными системами рабочей и стояночной
Рабочая имеет гидравлический привод и обеспечивает торможение автомобиля во время движения, вторая, как правило, используется во время стоянки и имеет механический привод
Рабочая тормозная система состоит из двух раздельных контуров привода передних и задних тормозных механизмов.
При выходе из строя одного из контуров второй позволяет, хотя и с меньшей эффективностью, затормозить автомобиль. Оба контура работают независимо друг от друга.

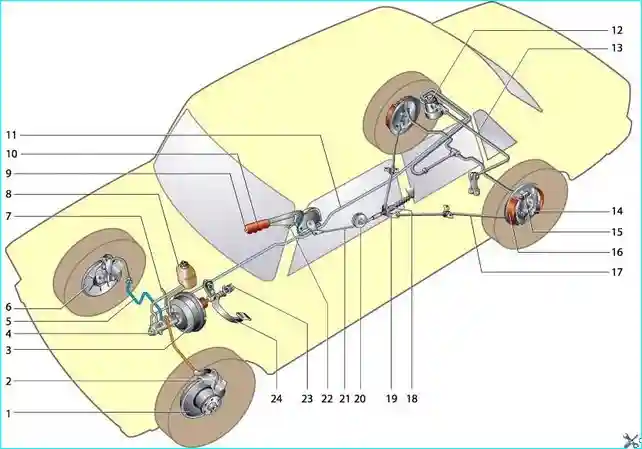

Схема тормозной системы:1 - тормозной диск; 2 - суппорт переднего тормоза; 3 - вакуумный усилитель; 4 - главный цилиндр гидропривода тормозов; 5 – трубопровод контура привода передних тормозов; 6 защитный кожух переднего тормоза; 7 - вакуумный трубопровод; 8 - бачок главного цилиндра; 9 – кнопка рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – трубопровод контура привода задних тормозов; 12 – регулятор давления задних тормозов; 13 – рычаг привода регулятора давления; 14 – рычаг ручного привода колодок; 15 – колесный цилиндр заднего тормоза; 16 – задние тормозные колодки; 17 – задний трос; 18 – регулировочная гайка с контргайкой; 19 – уравнитель заднего троса; 20 – направляющий ролик; 21 – передний трос; 22 - упор выключателя cигнализатора включения стояночного тормоза; 23 - выключатель сигнала торможения; 24 - педаль тормоза.
Рабочая система включает педальный узел, главный тормозной цилиндр с бачком и вакуумным усилителем, регулятор давления задних тормозов, тормозные механизмы передних и задних колес с рабочими цилиндрами и трубопроводы.
Тормозные механизмы передних колес дисковые. Основные элементы каждого из механизмов тормозной диск, суппорт с двумя рабочими цилиндрами и две тормозные колодки.
Тормозные механизмы задних колес барабанные с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном.
Основной элемент механизма автоматической регулировки стальные пружинные разрезные кольца.
Они вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок.
При износе тормозных накладок упорные кольца сдвигаются на величину износа.
В случае повреждения зеркала цилиндров кольца могут закиснуть и поршни потеряют подвижность. Цилиндры в этом случае заменяем.
Главный тормозной цилиндр двухполостной, имеет два поршня, крепится к корпусу вакуумного усилителя на двух шпильках.
Полости главного цилиндра соединены шлангами с питающим бачком. В крышке бачка установлен датчик недостаточного уровня тормозной жидкости.
В гидропривод тормозов задних колес последовательно включен регулятор давления, снижающий давление в гидроприводе при уменьшении нагрузки на задний мост. Это предотвращает блокировку задних колес и занос задней оси автомобиля.
Привод стояночной тормозной системы механический, тросовый, на тормозные механизмы задних колес. Он состоит из рычага, переднего троса, уравнителя, заднего троса и рычага ручного привода колодок.
Стояночная тормозная система должна удерживать автомобиль на уклоне 25%.
