Контактная система зажигания состоит из выключателя зажигания, катушки зажигания, прерывателя-распределителя, свечей зажигания, проводов низкого и высокого напряжения

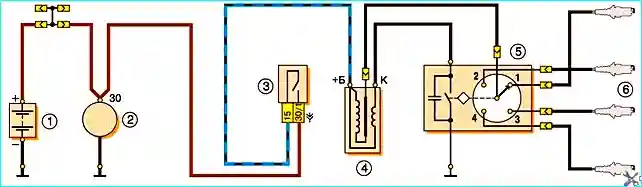

Рис. 1. Схема контактной (классической) системы зажигания: 1- аккумуляторная батарея, 2 - генератор, 3 – выключатель зажигания, 4 - катушка зажигания, 5 - распределитель - зажигания, 6 - свечи зажигания.
Распределитель зажигания 30.3706

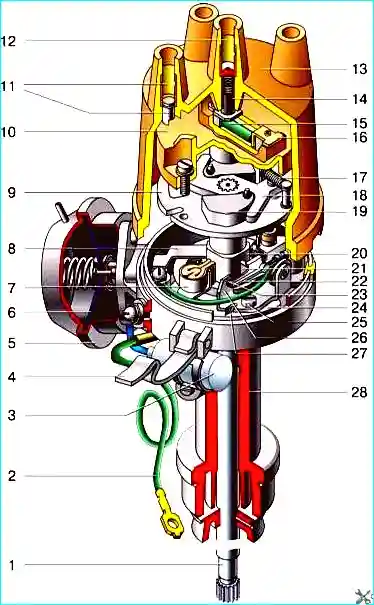

Рис. 2. Распределитель зажигания 30.3706: 1 – валик; 2 - провод подвода тока к распределителю; 3 - конденсатор; 4 - запорная пружина крышки; 5 - корпус вакуумного регулятора; 6 – мембрана; 7 – фильц; 8 - тяга вакуумного регулятора; 9 - опорная пластина регулятора опережения зажигания; 10 - ротор распределителя; 11 - боковой электрод с клеммой; 12 – центральный электрод с клеммой; 13 – крышка распределителя; 14 – уголек центрального электрода; 15 - резистор; 16 - наружный контакт ротора; 17 - пружина центробежного регулятора опережения зажигания; 18 - ведущая пластина центробежного регулятора; 19 - грузик центробежного регулятора; 20 - кулачок прерывателя; 21 - изоляционная колодка рычажка; 22 - рычажок прерывателя с подвижным контактом; 23 - контакты прерывателя; 24 - подвижная пластина прерывателя; 25 - винт крепления контактной группы; 26 - стойка с неподвижным контактом прерывателя; 27 паз; 28 - корпус распределителя зажигания.
Распределитель зажигания преобразует постоянный ток цепи низкого напряжения в импульсный и распределяет импульсы тока высокого напряжения по свечам зажигания.
Он конструктивно объединен с прерывателем и центробежным и вакуумным регуляторами опережения зажигания.
Распределитель установлен в передней части блока цилиндров с левой стороны.
Корпус распределителя отлит из алюминиевого сплава. В хвостовик корпуса запрессованы два подшипника скольжения, в которых вращается валик.
На верхней части валика выполнен кулачок прерывателя, а также смонтированы центробежный регулятор опережения зажигания и ротор (бегунок).
При вращении валика грузики центробежного регулятора расходятся под действием центробежных сил и поворачивают четырехгранный кулачок прерывателя на определенный угол в направлении вращения валика.
При этом контакты размыкаются с некоторым опережением, тем большим, чем выше обороты двигателя.
Угол поворота ограничен величиной паза в опорной пластине ротора.
Прерыватель состоит из стойки с неподвижным контактом и подвижного контакта с текстолитовым упором, который плоской пружиной прижат к четырехгранному кулачку валика распределителя.
При вращении кулачка контакты замыкаются и размыкаются.
Кулачок смазывается фетровым фильцем, пропитанным моторным маслом.
При эксплуатации автомобиля необходимо систематически проверять и регулировать зазор между контактами прерывателя
Пластина, на которой смонтирован механизм прерывателя, установлена на шарикоподшипнике, позволяющем ей поворачиваться вокруг оси валика.
Пластина соединена тягой с диафрагмой вакуумного регулятора опережения зажигания.
Разрежение (подведенное по шлангу из задроссельного пространства карбюратора) действует на диафрагму вакуумного регулятора, и тяга поворачивает механизм прерывателя вместе с подвижной пластиной относительно четырехгранного кулачка, обеспечивая тем самым оптимальный момент зажигания в зависимости от нагрузки двигателя.
Чтобы уменьшить искрение между контактами прерывателя, параллельно им подключен конденсатор. Он закреплен снаружи на корпусе распределителя.
Сверху корпус распределителя закрыт крышкой с гнездами для проводов высокого напряжения.
Изнутри крышки в ее центральный электрод вмонтирован подпружиненный уголек.
Ротор с контактной пластиной (бегунок) распределяет ток высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров (1 – 3 – 4 – 2).
Валик распределителя зажигания вращается по часовой стрелке (при виде сверху).
При регулировке опережения зажигания поворот корпуса распределителя по часовой стрелке уменьшает опережение, против часовой стрелки – увеличивает.
Катушка зажигания Б-117А
Катушка зажигания – повышающий трансформатор, преобразует импульсный ток низкого напряжения (12В) в ток высокого напряжения.
Обмотки катушки установлены в корпус из тонкой оцинкованной стали.
Крышка корпуса из изоляционного материала, имеет два низковольтовых вывода и гнездо для провода высокого напряжения.
В корпус катушки залито трансформаторное масло, охлаждающее обмотки.
Катушка зажигания устанавливается в моторном отсеке и крепится на левом брызговике кузова двумя гайками.
Выключатель зажигания
Выключатель зажигания – комбинированный, состоит из замка с противоугонным устройством и контактной части, собранных в одном корпусе.
Выключатель установлен с левой стороны рулевой колонки в специальном кронштейне и закреплен двумя винтами.
Свечи зажигания
Свеча воспламеняет рабочую смесь в цилиндре искровым разрядом. Конструкция свечи неразборная.

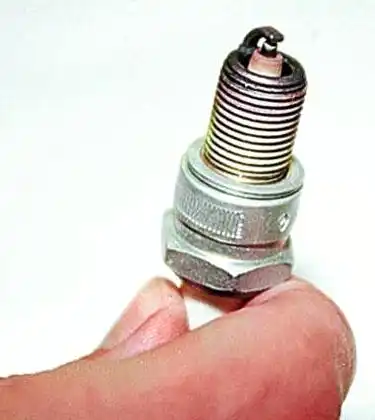

У исправно работающей свечи цвет юбки изолятора центрального электрода должен быть серым или светло-коричневым.
