Тщательно вымойте блок цилиндров, осмотрите масляные каналы

Продуйте и просушите блок цилиндров сжатым воздухом, особенно масляные каналы

Осмотрите блок цилиндров.

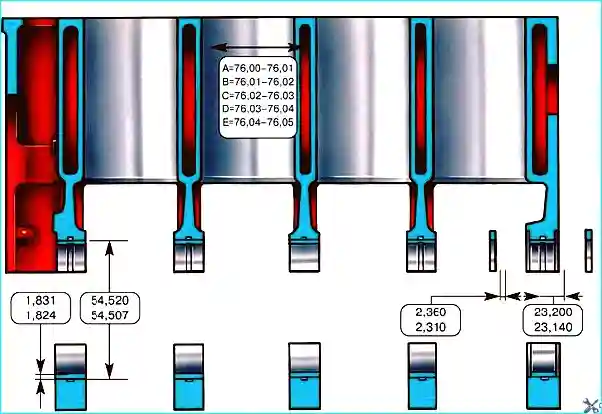

Основные размеры блока цилиндров даны на рисунке 1.

Если в порах или в других местах блока цилиндров имеются трещины, то он подлежит замене.

Проверьте, не превышает ли износ цилиндров максимально допустимый — 0,15 мм.

Диаметр цилиндра измеряется нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя.

Для установки нутромера на ноль применяется калибр А.96137.

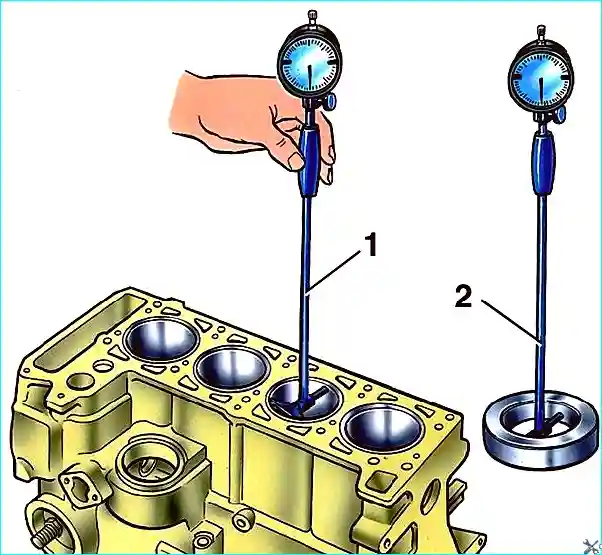

Рис. 2 Измерение цилиндров нутромером: 1 — нутромер; 2 — установка нутромера на ноль по калибру A.96137

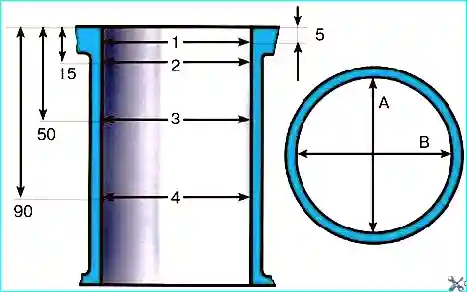

Рис. 3. Схема измерения цилиндров: А и В — направления измерения; 1, 2, 3, 4 — номера поясов

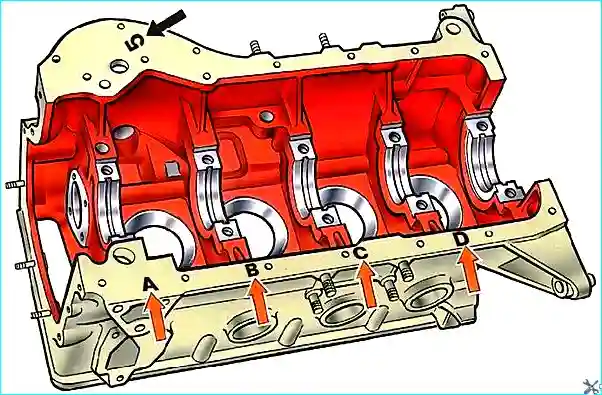

Рис. 4. Маркировка размерной группы цилиндров на блоке (белые стрелки) и условного номера блока цилиндров (черная стрелка)

Цилиндры блока по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D, Е.

Класс цилиндра помечен на нижней плоскости блока (рис. 4). На этой же плоскости, а также на крышках коренных подшипников клеймится условный номер блока цилиндров, который указывает на принадлежность крышек к данному блоку.

В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах можно судить о величине износа цилиндров.

Если максимальная величина износа больше 0,15 мм, расточите цилиндры до ближайшего ремонтного размера поршней (увеличенного на 0,4 или 0,8 мм), оставив припуск 0,03 мм на диаметр под хонингование.

Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке выбранного ремонтного поршня расчетный зазор между ним и цилиндром был 0,05–0,07 мм.

Если имеется подозрение на попадание охлаждающей жидкости в картер, то на специальном стенде проверьте герметичность блока цилиндров.

Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, нагнетайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см²).

В течение двух минут не должно наблюдаться утечки воды из блока цилиндров.

Если наблюдается попадание масла в охлаждающую жидкость, то без полной разборки двигателя проверьте, нет ли трещин у блока цилиндров в зонах масляных каналов.

Для этого слейте охлаждающую жидкость из системы охлаждения, снимите головку цилиндров, заполните рубашку охлаждения блока цилиндров водой и подайте сжатый воздух в вертикальный масляный канал блока цилиндров.

В случае появления пузырьков воздуха в воде, заполняющей рубашку охлаждения, замените блок цилиндров.

На плоскости разъема блока цилиндров с головкой могут быть деформации. Поэтому проверьте плоскость разъема с помощью линейки и набора щупов.

Линейка устанавливается по диагоналям плоскости и в середине в продольном направлении и поперек. Если неплоскостность превышает 0,1 мм, блок цилиндров замените.
