Главный цилиндр тормоза ЗИЛ-5301

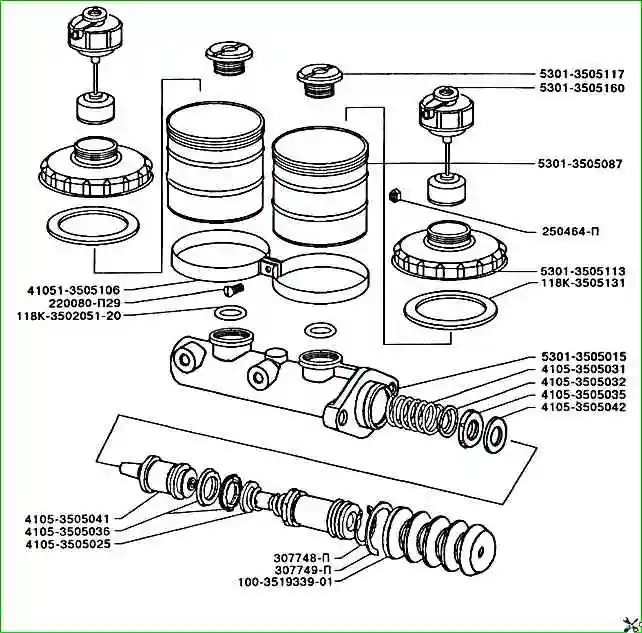

На рисунке представлены места установки деталей и их обозначения по каталогу запасных частей.

 Главный цилиндр тормозов ЗИЛ-5301(каталог)

Смотрим по рисунку и в таблице указана расшифровка детали

№ детали             Наименование детали

100-3519339-01   Чехол

118К-3502051-20 Кольцо уплотнительное

118К-3505131      Прокладка крышки бачка

220080-П29          Винт

250464-П              Гайка приварная

307748-П              Кольцо упорное

307749-П              Кольцо упорное

4105-3505025       Поршень первичный в сборе

4105-3505031       Пружина вторичного поршня

4105-3505032       Держатель пружины

4105-3505035       Манжета передняя

4105-3505036       Манжета задняя

4105-3505041       Поршень вторичный

4105-3505042       Клапан поршня

41051-3505106     Кронштейн крепления бачков цилиндра в сборе

5301-3505010       Цилиндр главный в сборе

5301-3505015       Картер цилиндра

5301-3505084       Бачок цилиндра в сборе

5301-3505087       Корпус бачка цилиндра

5301-3505113       Крышка бачка

5301-3505117       Штуцер бачка

5301-3505160       Устройство по контролю уровня тормозной жидкости в сборе
