Проверка стабилизатора напряжения VW Passat

Стабилизатор напряжения поддерживает пос­тоянным напряжение питания указателей

Проверку стабилизатора напряжения следует производить, когда указатель уровня топлива и указатель темпе­ратуры охлаждающей жидкости одновременно дают неправильные показания.

Снять щиток и переднюю прозрачную крышку с комплекта приборной доски; масса остается под­ключенной к аккумулятору.

Включить зажигание.

До июля 1990 г.

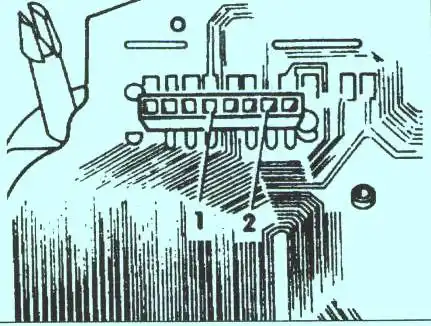

Подключить вольтметр к контакту плюс-вход 1 к массе 2. Измеренное напряжение должно быть примерно равно напряжению аккумулятора (12 В).

В противном случае определить дефект с по­мощью электрической схемы.

Выключить зажигание.

Установить левый указатель.

Снять спидометр.

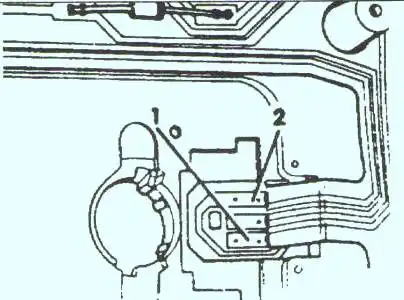

• Проверить выходное напряжение, для чего под­ключить вольтметр к плюсу выхода 3 и к массе 2.

Должно быть 9.5-10.5 В, в противном случае про­изошел обрыв в ленточном кабеле или отказал стабилизатор напряжения (заменить).

С августа 1990 г.

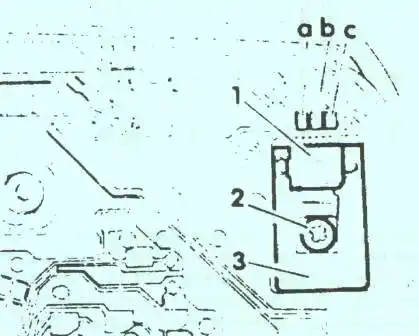

Проверить напряжение питания, для чего под­ключить вольтметр к клемме 15 а и массе Ь.

Должно быть напряжение, примерно равное на­пряжению аккумулятора (12 В). В противном слу­чае определить дефект с помощью электрической схемы.

Проверить выходное напряжение, для чего под­ключить вольтметр к выходу с и к массе Ь.

Должно быть: 9.5-10.5 В, в противном случае отказал стабилизатор напряжения, заменить.
