Подготавливаем автомобиль для выполнения работ
Устанавливаем автомобиль на подъемник.
Отсоединяем патрубки резонатора 1, рисунок 1, впуска от воздухозаборника и корпуса воздушного фильтра, головкой на 10 отворачиваем два болта крепления и снимаем резонатор.
Пассатижами отжимаем хомут 1, рисунок 2, крепления и отсоединяем верхний шланг 3 вентиляции картера от патрубка крышки 7 головки цилиндров.
Крестовой отверткой ослабляем хомут 2 крепления и отсоединяем шланг 4 впускной трубы от дроссельного патрубка.
При выполнении операций снятие/установка актуатора механизма переключения передач не допускается:
- разборка актуатора, за исключением случаев, когда невозможно снять актуатор с коробки передач без разборки;
- падение актуатора, в случае падения актуатор нужно заменить;
- подключать актуатор к электропитанию и приводить в действие вне коробки передач;

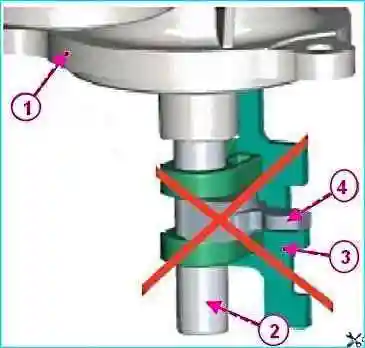

- вращать актуатор вручную за вал 2, рисунок 3, или рычаг 4 переключения передач;
- держать актуатор за хвостовик вала 2 переключения передач или блокировочную пластину 3;
- касаться контактов разъемов актуатора незаземленными предметами или руками (возможно повреждение датчиков из-за электростатического разряда).
Актуатор не ремонтируется. При обнаружении, какого либо дефекта актуатор проверяется, ремонтируется или заменяется фирмой ZF.
Положение рычага переключения передач актуатора при установке на коробку передач (в состоянии поставки) выбор – линия 3/4 передачи, переключение – нейтраль.
Снятие актуатора
Головкой на 10 отворачиваем болт 5 крепления воздушного фильтра, рисунок 2 и снимаем воздушный фильтр 6 в сборе со шлангом 4 впускной трубы.
Установить актуатор механизма переключения передач в нейтральное положение одним из следующих способов:
1 - с помощью диагностического прибора;
2 - включить зажигание, нажать на педаль тормоза и перевести рычаг управления механизмом переключения передач в нейтральное положение, выключить зажигание и подождать выключения контроллера управления – 1 мин.
Если актуатор не удается установить в нейтральное положение, необходимо проверить надежность подсоединения колодок жгутов проводов к разъемам на актуаторе, на контроллере управления и на приводе управления.
Проверить надежность подсоединения колодки жгута проводов к выключателю сигнала торможения.
Проверить жгуты проводов на отсутствие обрывов, повреждения изоляции и замыкание.
Провести диагностику роботизированной коробки передач в соответствии с требованиями.
Отсоединить клемму провода "массы" от АКБ.

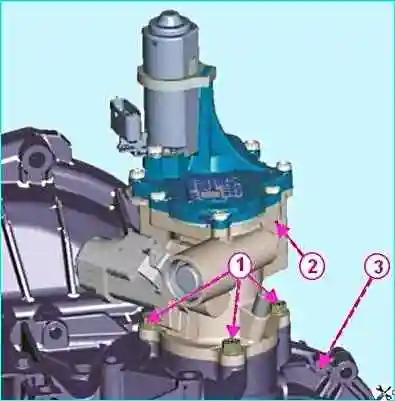

Если актуатор механизма переключения передач установлен в нейтральное положение, торцовым ключом на 13 отворачиваем три болта 1, рисунок 4, крепления и снимаем актуатор 2 с коробки передач 3.
Осматриваем рабочие части актуатора (вал и рычаг переключения передач, блокировочную пластину) и убеждаемся в отсутствии повреждений.
Если в результате диагностики установлена неисправность актуатора и рычаг переключения актуатора находится в положении отличном от положения "нейтраль", снятие актуатора производить в следующей последовательности:

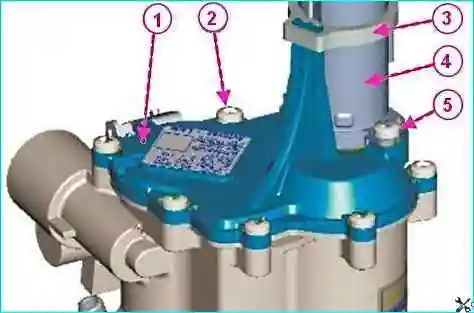

- сменной насадкой Torx Т30 отвернуть два винта 5, рисунок 5, крепления верхнего электродвигателя к крышке актуатора и снимаем электродвигатель 4 в сборе с хомутом 3 крепления;
- сменной насадкой Torx Т30 отворачиваем семь винтов 2 крепления верхней крышки актуатора и снимаем крышку 1;
- попытаться вручную передвинуть зубчатый сектор 1, рисунок 6, в нейтральное положение (например, в случае, когда имеет место отказ верхнего электродвигателя);
- ключом торцовым на 13 откручиваем три болта крепления и пытаемся снять актуатор с коробки передач.
Если актуатор не удается снять с коробки передач, необходимо дополнительно выполнить следующие операции:
- отвернуть гайку 2 крепления зубчатого сектора (головка сменная 13, вороток);
- снимаем актуатор с коробки передач (вал переключения передач при этом остается в коробке передач, поэтому для снятия актуатора необходимо приложить значительное усилие);
- извлекаем из коробки вал переключения передач.
Снимаем с актуатора колпачок сапуна.
Очищаем от старого герметика привалочные поверхности на коробке передач и актуаторе.
Очищаем резьбовую часть двух болтов М8х25 крепления актуатора и соответствующие отверстия в картере КП и обезжириваем.
Установка актуатора
Перед установкой актуатора механизма переключения передач выполнить следующие операции:
- в коробке передач проверить положение штоков вилок переключения передач и при необходимости установить штоки в положение "нейтраль";
- на привалочную поверхность коробки передач под актуатор непрерывным валиком диаметром 2 мм нанести жидкую прокладку ПС-1;

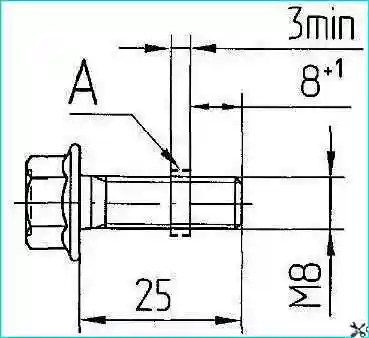

- нанести на два болта М8х25 крепления актуатора герметик пояском шириной 3 мм, согласно схеме рисунок 7.
Установить актуатор механизма переключения передач на место и закрепить его тремя болтами. Момент затяжки болтов 16 - 25 Нм (1,6 - 2,5 кгс.м).
Установить на место колпачок сапуна.
Установить воздушный фильтр 6, рисунок 2, со шлангом впускной трубы в сборе на три опоры крепления и закрепить болтом 5.
Присоединить шланг 4 впускной трубы к дроссельному патрубку и затянуть хомут 2 крепления.
Присоединить верхний шланг 3 вентиляции картера к патрубку крышки 7 головки цилиндров и установить хомут 1 крепления.
Присоединить резонатор 1, рисунок 1, впуска к корпусу воздушного фильтра и воздухозаборнику и закрепить к кузову двумя болтами.
Присоединить клемму провода "массы" к АКБ и затянуть гайку крепления. Момент затяжки гайки 4 - 6 Нм (0,4 - 0,6 кгс.м).
Выполнить процедуру обучения АМТ.
