Устанавливаем автомобиль на подъемник и выключаем зажигание

Снимаем заднее колесо

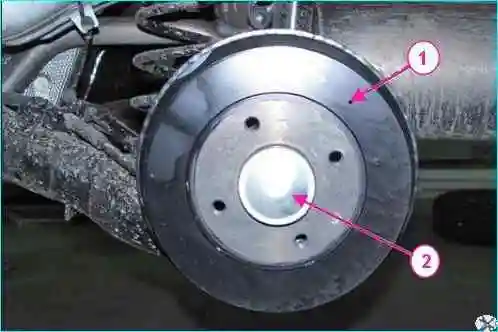

 Снятие колпака ступицы заднего колеса

Снимаем колпак 2, рисунок 1, ступицы заднего колеса.

Проверка осевого зазора подшипника ступицы

Осевой зазор в подшипнике ступицы заднего колеса не должен превышать допустимого значения 0,03 мм. Если осевой зазор превышает допустимое значение подшипник необходимо заменить.

Устанавливаем на тормозной барабан индикатор, упираем ножку индикатора в торец оси ступицы и проверяем осевой зазор подшипника ступицы заднего колеса, прикладывая знакопеременную нагрузку к барабану вдоль оси ступицы.

Если осевой зазор в подшипнике превышает допустимое значение 0,03 мм подшипник необходимо заменить.

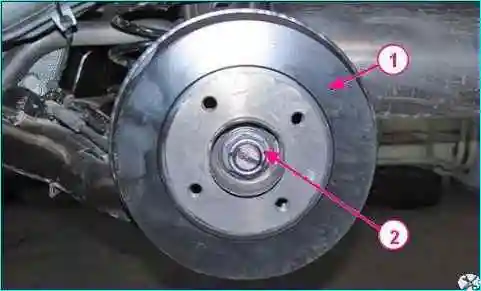

Снятие тормозного барабана

Головкой на 30 отворачиваем гайку 2, рисунок 2, крепления ступицы и снимаем тормозной барабан 1.

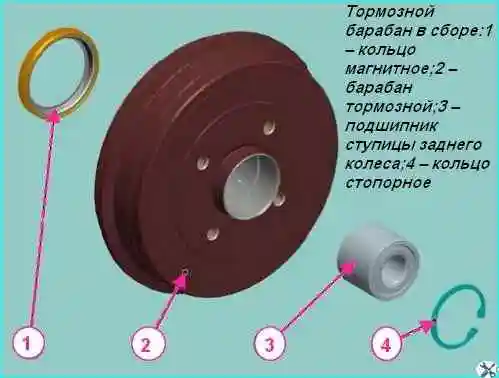

Тормозной барабан в сборе

Трехрычажным съемником спрессовываем с тормозного барабана 2, рисунок 3, магнитное кольцо 1.

Снимаем стопорное кольцо 4.

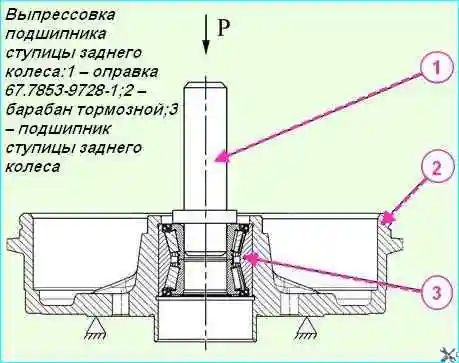

Выпрессовка подшипника ступицы заднего колеса

Устанавливаем тормозной барабан 2, рисунок 4, на стол пресса, устанавливаем на подшипник оправку 1 и выпрессовываем подшипник 3 ступицы заднего колеса из тормозного барабана.

Установка

Очистить, промыть и продуть сжатым воздухом поворотный кулак и ступицу. Очистить канавки под стопорные кольца.

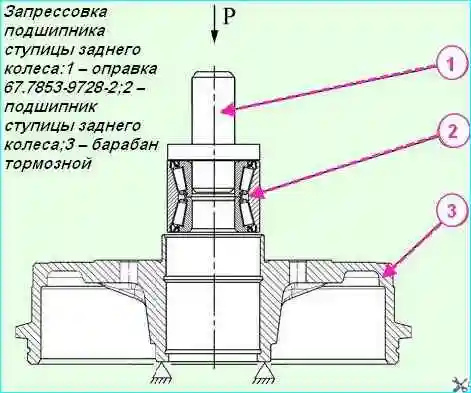

Запрессовка подшипника ступицы заднего колеса

Установить тормозной барабан 3, рисунок 5, на стол пресса на технологическую подставку под поверхность, указанную на рисунке.

Установить в тормозной барабан подшипник 2 ступицы, установить на подшипник оправку 1 и запрессовать подшипник до упора.

Усилие запрессовки прикладывать на наружное кольцо подшипника.

Зафиксировать подшипник в тормозном барабане стопорным кольцом 4, рисунок 3.

Напрессовка магнитного кольца

Установить тормозной барабан 3, рисунок 6, на стол пресса с упором на поверхность указанную на рисунке.

Установить на тормозной барабан магнитное кольцо 2, установить на кольцо оправку 1 и напрессовать магнитное кольцо до упора.

Гайки крепления ступиц подлежат замене, повторное использование гаек не допускается.

Установить тормозной барабан на ось ступицы заднего колеса и завернуть новую гайку крепления. Момент затяжки гайки 158 - 192 Нм (15,8 - 19,2 кгс.м).

Запрессовать в тормозной барабан колпак 2, рисунок 1, ступицы заднего колеса.

Проверить работу и при необходимости отрегулировать привод стояночного тормоза.

Установить заднее колесо.

Нажать на педаль тормоза 2 – 3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Проверить эффективность рабочей тормозной системы.
