Снятие верхнего рычага подвески и замена сайлент-блоков
Вывешиваем и снимаем переднее колесо.
Отсоединяем от рычага верхнюю шаровую опору (см. Снятие верхней шаровой опоры).

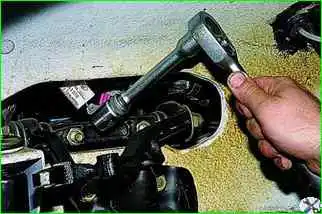

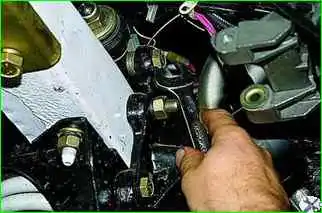

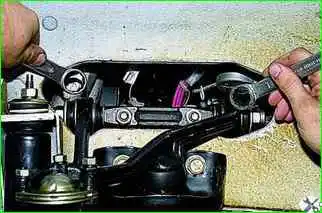

Головкой «на 19» отворачиваем гайки двух болтов крепления рычага к кронштейну поперечины.
Болты от проворачивания удерживаем ключом той же размерности (генератор для наглядности снят).

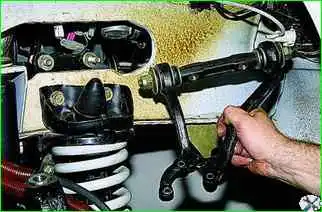

Снимаем рычаг в сборе с осью.

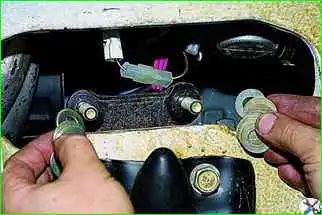

На болтах между осью и кронштейном поперечины установлены шайбы для регулировки углов продольного наклона оси поворота и развала передних колес.

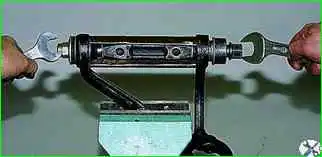

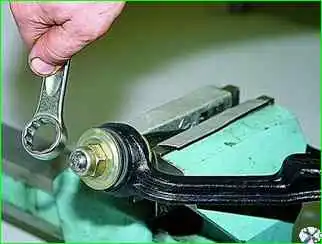

Зажав ось рычага в тиски, ключом «на 22» отворачиваем две гайки оси.

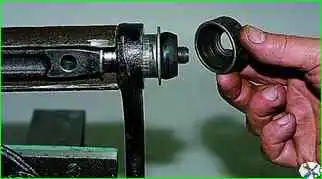

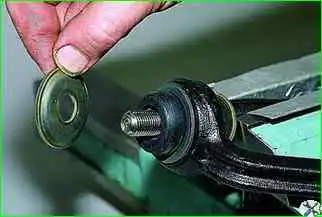

Снимаем упорную шайбу

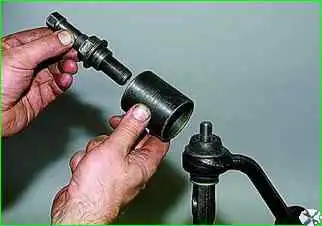

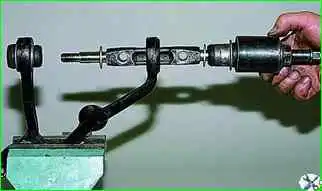

Для выпрессовки сайлент-блоков устанавливаем на рычаг съемник так, чтобы его чашка опиралась на торец проушины рычага, а болт съемника внутренней резьбой наворачиваем на ось.

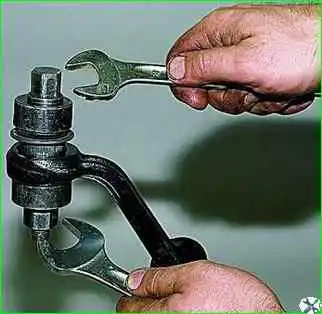

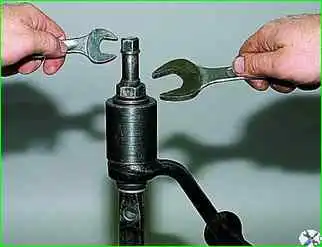

Затягивая гайку болта съемника (при этом удерживаем болт от проворачивания), выпрессовываем сайлент-блок из рычага.

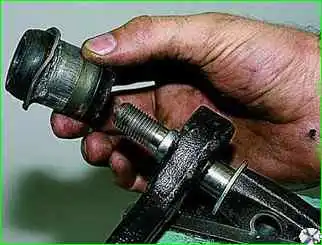

Сняв сайлент-блок с оси, устанавливаем ее в проушины рычага и съемником выпрессовываем второй сайлент-блок.

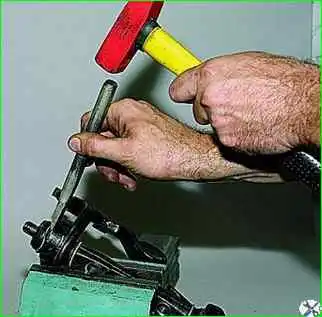

При отсутствии съемника, поддевая зубилом наружную втулку сайлент-блока, выпрессовываем его.
Для установки новых сайлент-блоков чашечным съемником запрессовываем один сайлент- блок в проушину рычага.
Перед запрессовкой второго сайлент-блока зажимаем рычаг в тиски, вставляем ось с упорными шайбами в проушины рычага и навинчиваем на ось гайку со стороны запрессованного сайлент-блока.
Вставляем в отверстие проушины второй сайлент-блок.

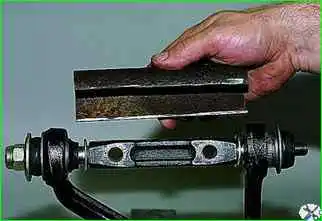

В распор между проушинами рычага вставляем оправку, изготовленную из подходящего отрезка трубы (длиной 160 мм, внутренним диаметром 42 мм, шириной прорези 32 мм).
Упираем чашку съемника в торец наружной втулки сайлент-блока.
Наворачивая болт съемника на ось рычага, запрессовываем сайлент-блок
При отсутствии съемника опираем торец проушины рычага на губки тисков.

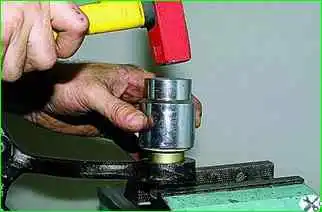

Запрессовываем сайлент-блок инструментальной головкой подходящего размера (отрезком трубы).
Устанавливаем рычаг в обратной последовательности
Гайки крепления сайлент-блоков на оси окончательно затягиваем в положении «автомобиль на колесах»
Снятие нижнего рычага подвески и замена сайлент-блоков
Вывешиваем и снимаем переднее колесо.
Отсоединяем от рычага нижнюю шаровую опору (см. Снятие нижней шаровой опоры).
Отсоединяем от нижней опорной чашки пружины крепление амортизатора (см. Снятие амортизатора) и обойму подушки штанги стабилизатора
Снимаем пружину.
Ключом «на 24» отворачиваем гайку оси нижнего рычага, удерживая ось от проворачивания ключом «на 19»

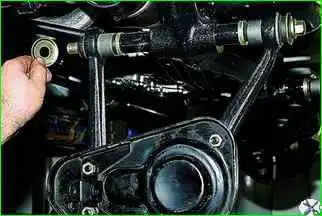

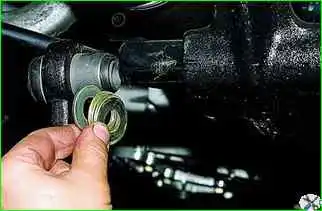

Снимаем упорную шайбу

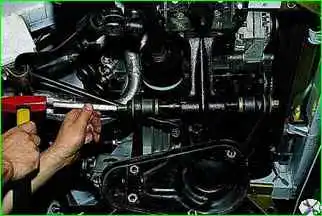

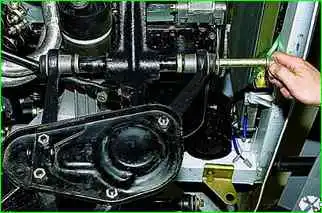

Выколоткой из мягкого металла выбиваем ось и вынимаем ее.
Снимаем упорные шайбы

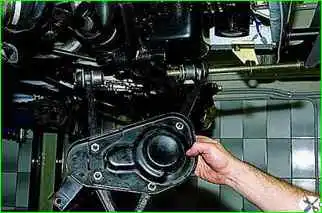

Снимаем нижний рычаг в сборе с опорной чашкой пружины

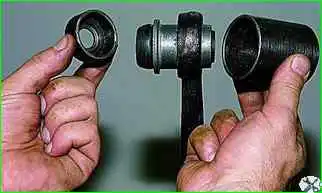

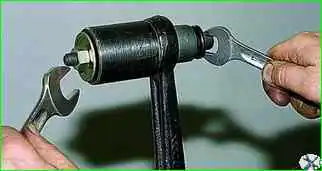

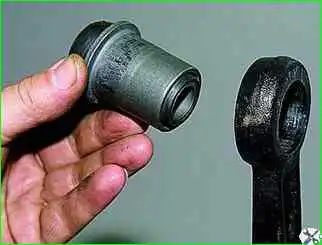

Чашечным съемником выпрессовываем сайлент-блок из проушины рычага

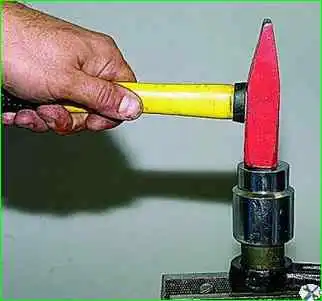

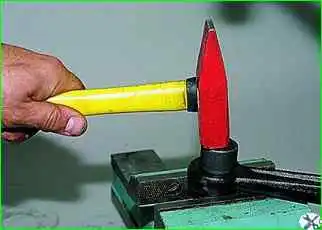

При отсутствии съемника опираем торец проушины рычага на губки тисков и, нанося удары молотком по торцу сайлент-блока, выбиваем его.
Новый сайлент-блок запрессовываем в проушину рычага чашечным съемником или подходящим отрезком трубы
Устанавливаем рычаг в обратной последовательности.
Гайку крепления оси рычага окончательно затягиваем в положении «автомобиль на колесах»
