Выключатель 2110-3704005 или KZ-881 с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда
Если ключ вынуть из замка (он должен выниматься только в положении "0"), выдвигается запорный стержень противоугонного устройства
Если ключ из положения "0" повернуть в положение "I" (зажигание), запорный стержень утапливается, и замыкаются контакты "30" и "15" замка зажигания.
При этом под напряжением оказываются цепи системы зажигания, возбуждения генератора, фар, сигнализаторов поворота, контрольных приборов, очистителей и омывателей ветрового и заднего стекол и фар, системы управления отопителем.
При повороте ключа в положение "II" дополнительно замыкаются контакты "30" и "50", при этом напряжение подается на реле стартера.
Отсоединяем "минусовой" провод от аккумуляторной батареи.
Снимаем кожухи рулевой колонки (см. Подрулевой переключатель).
У болтов крепления выключателя зажигания головки срезаны.

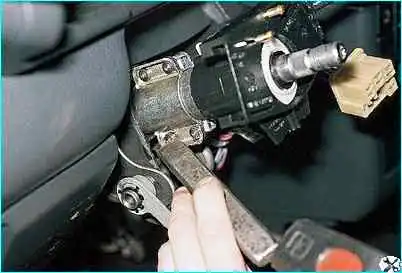

Поэтому отворачиваем их зубилом

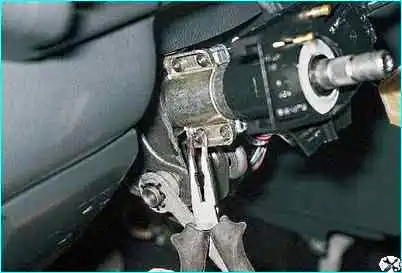

Ослабленные болты можно вывернуть пассатижами.

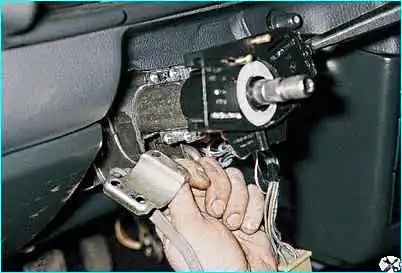

С рулевой колонки снимаем скобу

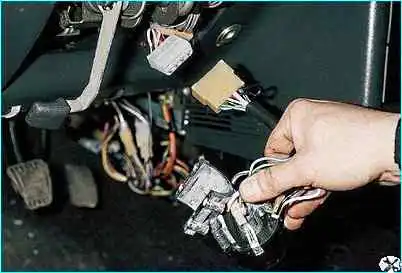

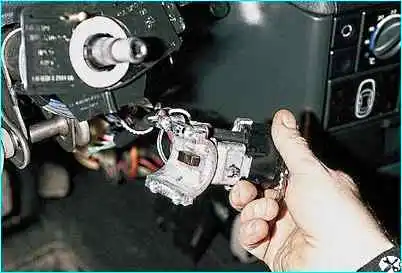

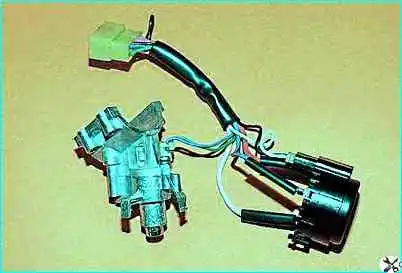

Снимаем замок зажигания.
Отсоединяем электрический разъем

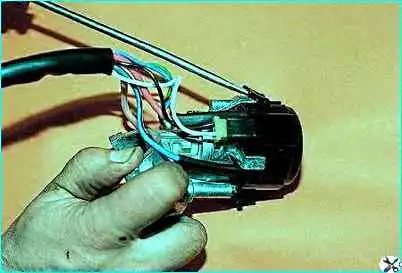

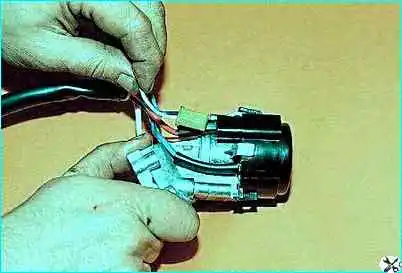

Для замены лампы подсветки отсоединяем разъем

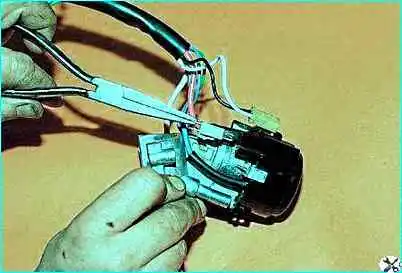

- маленькими пассатижами вынимаем патрон с лампой.

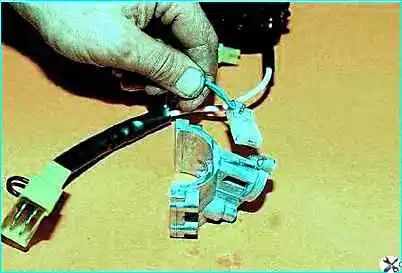

Для замены контактной группы отжимаем защелки
- снимаем контактную группу.

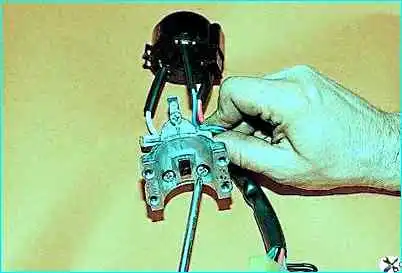

Чтобы заменить микровыключатель, крестообразной отверткой отворачиваем три винта

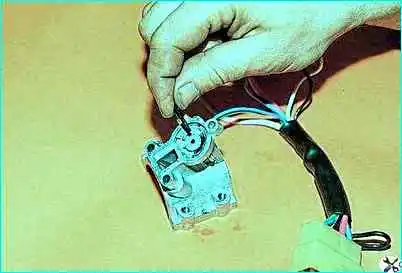

- вынимаем стержень

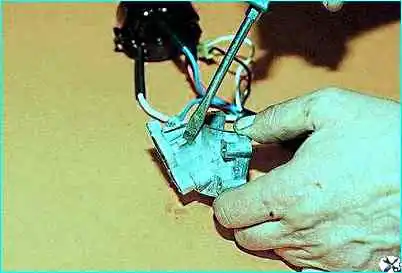

Осторожно отжимаем фиксатор
- извлекаем микровыключатель
Сборку выключателя зажигания производим в обратном порядке
