Замена замка двери ВАЗ-2109
Поднимите стекло до упора вверх и снимите обивку двери
Замок двери неразборный и ремонту не подлежит.
При поломке замка замените его.

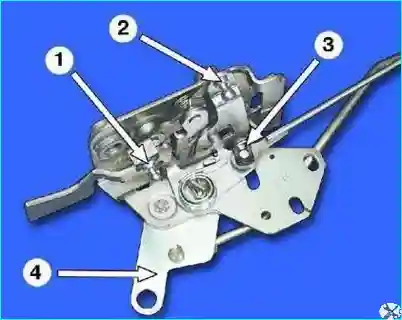

1 - рычаг выключателя замка 2 - рычаг наружного привода (ручки) 3 - рычаг внутреннего привода (ручки) 4 - рычаг блокировки

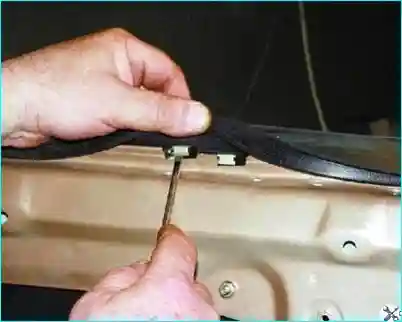

Отожмите нижний уплотнитель и снимите три пружинных зажима крепления защитной пленки сверху и снизу.
Выньте защитную пленку из двери или снимите нижние держатели пленки и отведите пленку в сторону

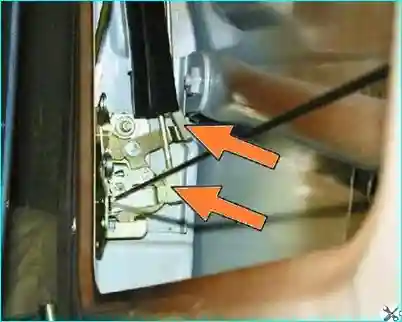

Отсоедините от внутреннего замка тяги наружной ручки и выключателя замка

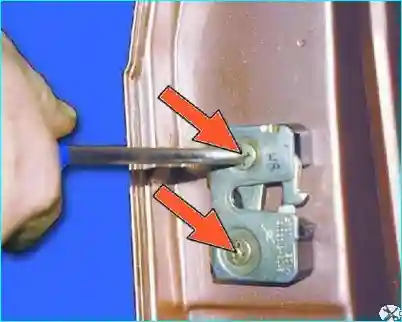

Отверните два винта крепления замка двери.

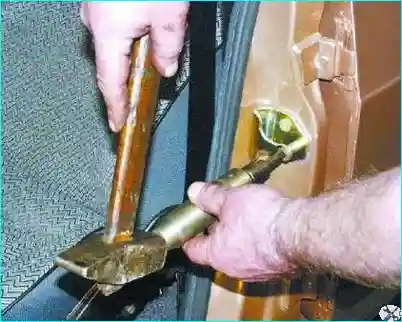

Так как на резьбу винтов нанесен герметик, при отворачивании рекомендуем воспользоваться ударной отверткой

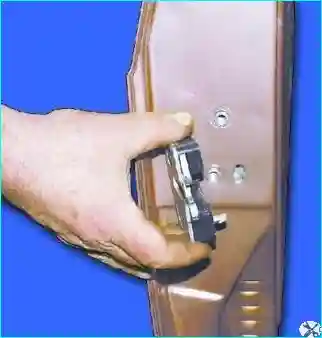

Снимите наружный замок

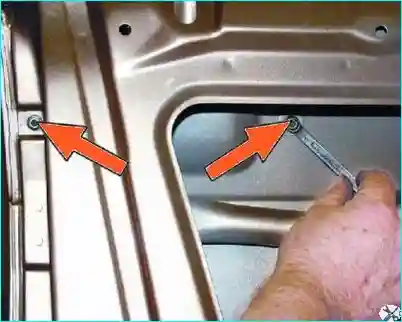

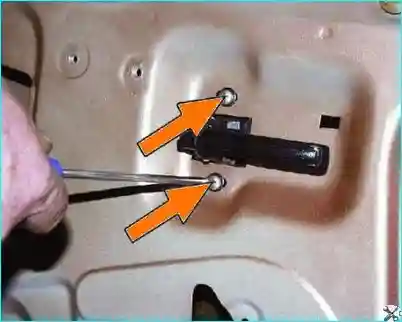

Отверните два винта крепления внутренней ручки замка двери

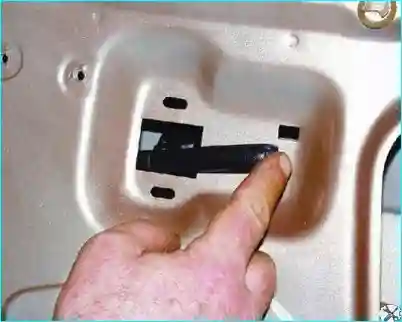

Протолкните внутреннюю ручку внутрь двери

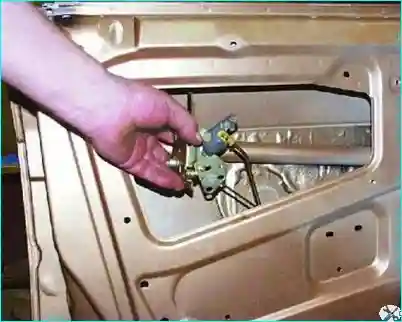

Выньте из двери внутренний замок с внутренней ручкой

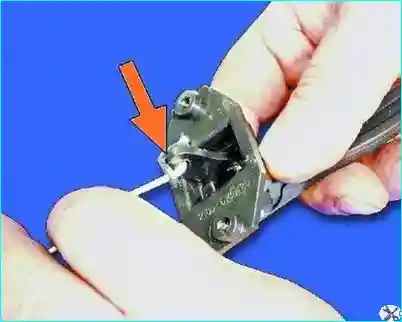

Снимите с конца тяги резиновый держатель.
Снимите ручку с тяги, повернув ее.

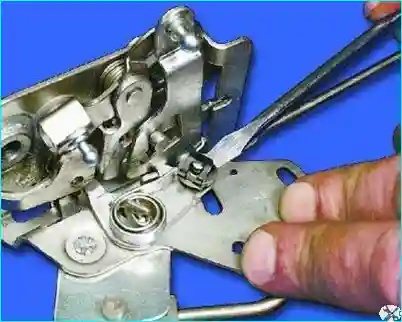

Снимите стопорную скобу с пальца рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка

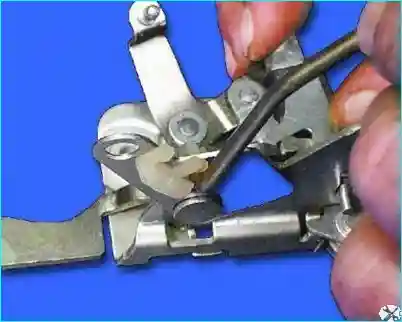

Поверните пластмассовый держатель и выньте конец тяги блокировки замка из рычага
Отверните две гайки крепления наружной ручки замка.

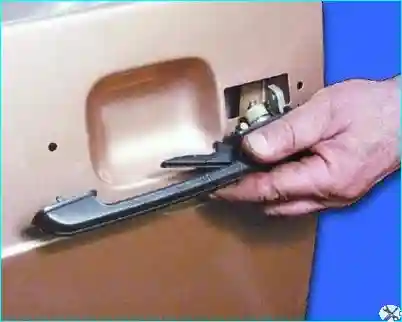

Снимите наружную ручку замка с тягами

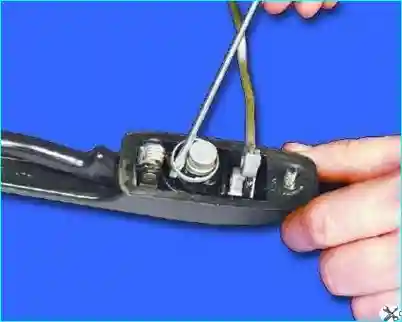

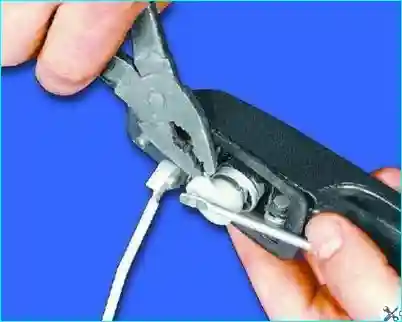

Выньте штифт и снимите пластмассовый наконечник тяги с цилиндра замка.
Снимите стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке.
Если необходимо снять фиксатор, предварительно обведите его контур на стойке кузова.
При установке это поможет сохранить регулировку замка.

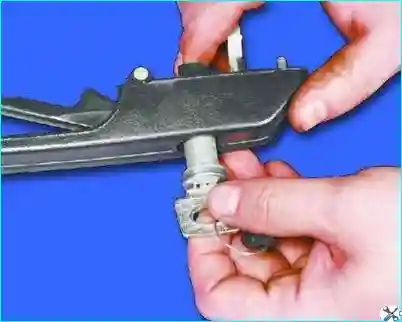

Вставьте ключ в цилиндр замка и выньте цилиндр из ручки
Установите новый замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой.
Проверьте легкость открывания и надежность закрывания замка двери.
При необходимости отрегулируйте замок.
Для регулировки замка ослабьте затяжку винтов крепления и переместите фиксатор:
а) наружу, если дверь закрывается туго;
б) внутрь, если дверь закрывается неплотно;
в) вниз, если при закрывании дверь приподнимается.
После регулировки затяните винты.
Для отворачивания и затягивания винтов используйте ударную отвертку.
