Снятие и установка вакуумного усилителя ВАЗ-2109
Для проверки вакуумного усилителя на автомобиле нажмите 5—6 раз на педаль тормоза
Затем, удерживая педаль в нажатом положении, пустите двигатель.
Если при этом на педали почувствуете толчок вниз, значит, вакуумный усилитель исправен.

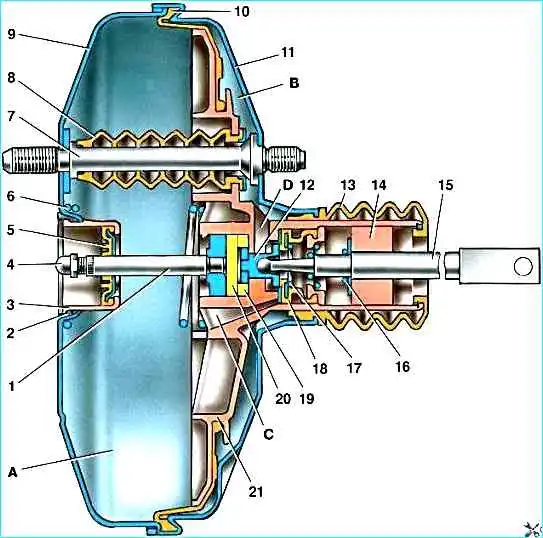

Вакуумный усилитель: 1 - шток: 2 - уплотнительное кольцо фланца главного цилиндра: 3 - чашка корпуса усилителя: 4 - регулировочный болт: 5 - уплотнитель штока: 6 - возвратная пружина диафрагмы: 7 - шпилька усилителя; 8 - уплотнительный чехол: 9 - корпус усилителя: 10 - диафрагма: 11 - крышка корпуса усилителя: 12 - поршень: 13 - защитный чехол корпуса клапана: 14 - воздушный фильтр: 15 - толкатель: 16 - возвратная пружина толкателя; 17 - пружина клапана: 18 - клапан; 19 - втулка корпуса клапана: 20 - буфер штока; 21 - корпус клапана: А — вакуумная камера; B — атмосферная камера; C, D — каналы
В противном случае проверьте герметичность соединения вакуумного шланга с обратным клапаном и штуцером впускной трубы двигателя, а также герметичность крепления обратного клапана в корпусе усилителя.
При необходимости устраните негерметичность.
Если это не поможет, значит, вакуумный усилитель неисправен, и его надо заменить.

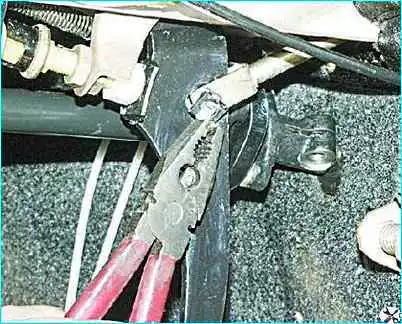

Изнутри салона снимите стопорную скобу с пальца педали тормоза.

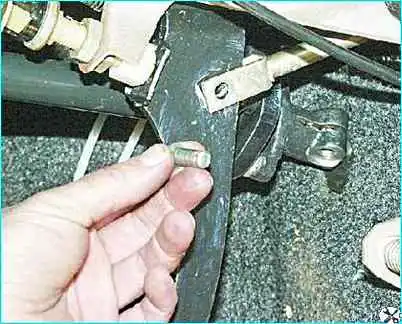

Выньте палец педали тормоза, отсоединив тем самым толкатель вакуумного усилителя от педали.

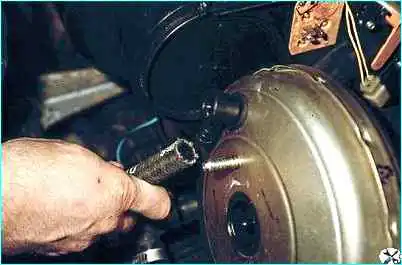

Отсоедините шланг от обратного клапана

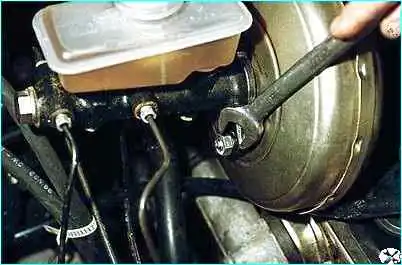

Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю

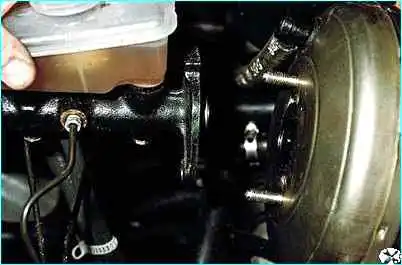

И отведите его в сторону, соблюдая осторожность, чтобы не повредить трубопроводы.

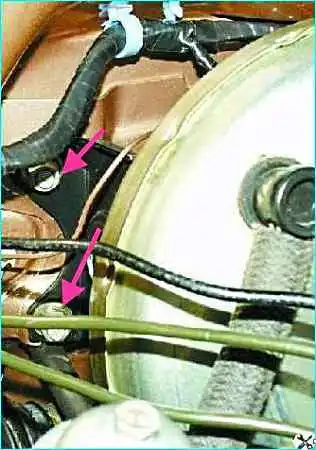

Отверните четыре гайки крепления кронштейна и снимите кронштейн с вакуумным усилителем.
Отверните две гайки крепления и снимите вакуумный усилитель с кронштейна
Установите вакуумный усилитель в порядке, обратном снятию.
