В продаже имеется широкий выбор головных аудиоустройств

Все они оснащены радиоприемником и отличаются друг от друга типом используемого носителя звукового сигнала (компакт-кассета или компакт-диск), а также возможностью подключения дополнительного звуковоспроизводящего оборудования (внешние усилители, фильтры, CD-чейнджеры и т.п.) и характеристиками собственного усилителя

Установка магнитолы на автомобиль

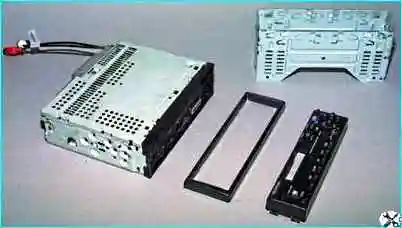

Итак, наша система воспроизведения звука будет состоять из головного устройства (магнитолы) и четырех динамиков.

Все компоненты системы будут устанавливаться в местах, предусмотренных заводом-изготовителем.

Установка магнитолы на автомобиль

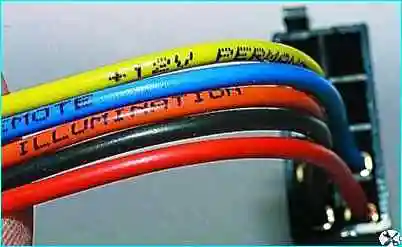

На проводах колодки питания указано назначение каждого провода.

Желтый - постоянное питание +12 В

Синий - подача электропитания на антенну

Оранжевый - управление подсветкой магнитолы

Черный - "масса"

Красный - питание +12 В при включении зажигания

Установка магнитолы на автомобиль

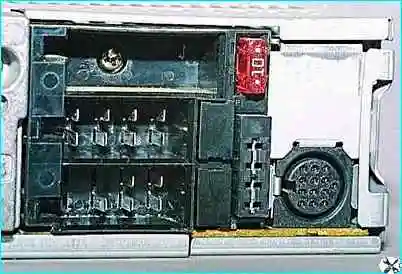

На задней стенке магнитолы расположены две прямоугольные колодки для подключения динамиков и электропитания

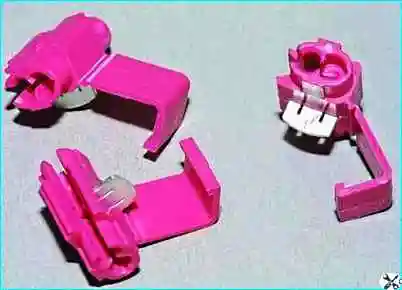

Специальные соединители для подключения магнитолы к проводке автомобиля

Установка магнитолы на автомобиль

Запитать головное устройство можно проводами непосредственно от аккумуляторной батареи, замка зажигания, либо отыскать в заводской проводке нужные провода ( например, жгут проводов прикуривателя).

Место врезки в заводскую проводку находим по схеме электрических соединений автомобиля.

Если на автомобиле не установлен маршрутный компьютер, можно подсоединиться к жгуту его проводов.

Установка магнитолы на автомобильУстановка магнитолы на автомобиль

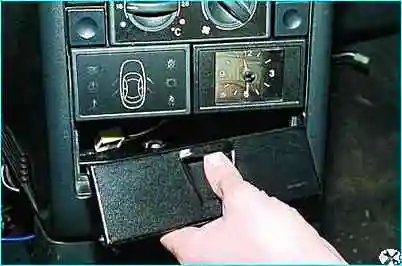

Снимаем крышку ниши для установки головного устройства системы звуковоспроизведения в консоли панели приборов.

Находим соответствующую колодку и, подключив провод пробника к «массе» автомобиля (например, к корпусу прикуривателя), проверяем наличие на одном из проводов напряжения +12 В.

Аналогичным образом проверяем наличие «массы» колодки, подключив провод пробника к найденному проводу с напряжением +12 В.

У некоторых магнитол колодки жгутов проводов динамиков и питания соединены между собой.

Колодка питания имеет четыре провода:

- черный — «масса»;

- красный — питание +12 В при включении зажигания;

- синий с белыми полосками — подача питания на антенну;

- желтый — постоянное питание +12 В.

Установка магнитолы на автомобиль

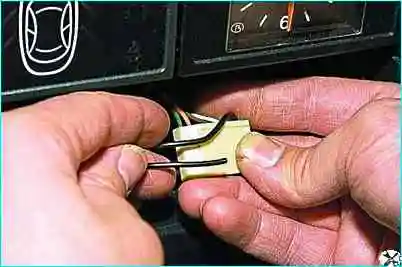

Подключаем черный провод колодки питания магнитолы к найденному проводу «массы» колодки заводской проводки автомобиля.

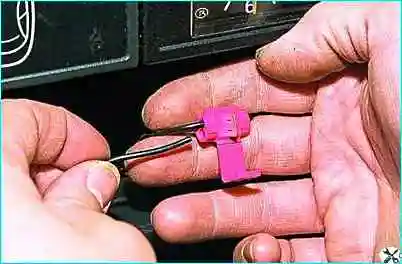

Вводим черный провод «массы» колодки из жгута заводской проводки автомобиля в сквозное отверстие соединителя, а черный провод колодки питания магнитолы вставляем до упора в глухое отверстие

Установка магнитолы на автомобильУстановка магнитолы на автомобиль

Нажимая на контактный элемент соединителя плоскогубцами, утапливаем его в корпус соединителя.

Фиксируем соединитель от открывания защелкой

Используя соединители, аналогично соединяем между собой желтый и красный провода колодки питания магнитолы.

Подключаем желтый и красный провода колодки питания магнитолы к найденному проводу с напряжением +12 В колодки жгута проводов автомобиля.

С помощью соединителя подключаем провод подачи питания на антенну (синий с белыми полосками) к проложенному ранее проводу питания усилителя активной антенны

Объединяем провода колодки для подключения магнитолы в жгут при помощи изоляционной ленты.

Прокладываем получившийся жгут таким образом, чтобы колодки для подключения магнитолы можно было вытянуть из отсека в консоли панели приборов без чрезмерного натяжения проводов.

Установка магнитолы на автомобильУстановка магнитолы на автомобиль

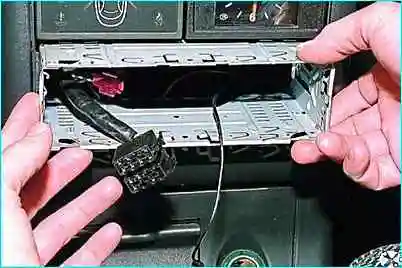

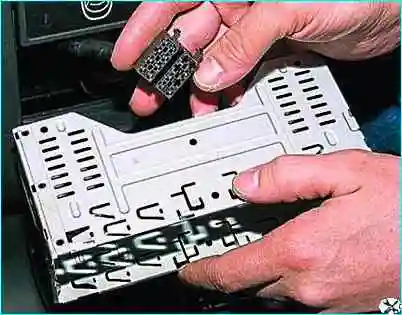

Через салазки продеваем жгут проводов для подключения магнитолы и антенный кабель и вставляем салазки в нишу консоли панели приборов.

Салазки устанавливаем без перекоса.

Наружная отбортовка салазок должна прилегать к кромкам облицовки отсека магнитолы в консоли панели приборов.

Установка магнитолы на автомобильУстановка магнитолы на автомобиль

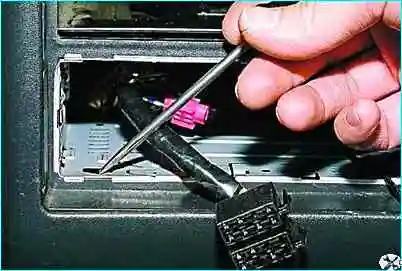

Отверткой отгибаем фиксаторы и убеждаемся в том, что салазки надежно закреплены.

Перед установкой магнитолы пробником проверяем наличие напряжения +12 В и «массы» на соответствующих штекерах колодки питания магнитолы

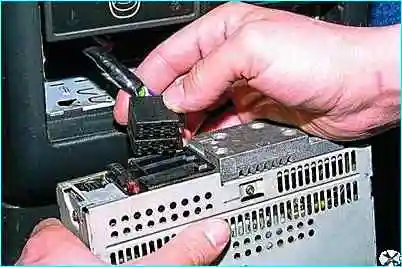

Подключаем жгут проводов к магнитоле.

Фиксирующие выступы колодки жгута должны войти в пазы колодки магнитолы.

Подключаем к магнитоле кабель антенны.

Вставляем магнитолу в нишу консоли панели приборов.

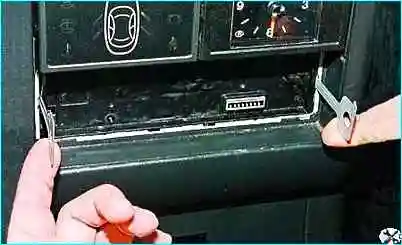

Для снятия магнитолы в комплект входят два ключа.

Установка магнитолы на автомобильУстановка магнитолы на автомобиль

После того как ключи вставлены в зазоры между корпусом магнитолы и салазками, магнитолу можно вынуть из салазок.

Устанавливаем облицовку панели магнитолы.

Устанавливаем панель магнитолы и проверяем работоспособность системы.

Устанавливаем на место крышку ниши.

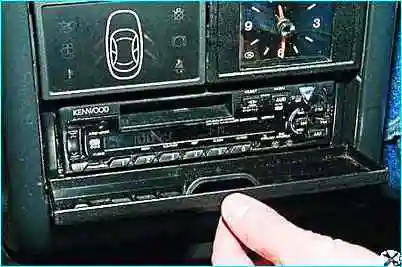

Закрыв крышку, можно замаскировать магнитолу
