Разборка распределителя зажигания ВАЗ-2109

Датчик-распределитель зажигания — четырехискровой, с бесконтактным датчиком управляющих импульсов и встроенными вакуумным и центробежным регуляторами опережения зажигания

Начальный угол опережения зажигания при частоте вращения коленчатого вала 750—800 мин-1 должен составлять 1±1°до ВМТ.

Датчик-распределитель выполняет две основные функции:

- во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель

- во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы — для этого служит ротор (бегунок).

Для того чтобы не ошибиться при сборке, бегунок устанавливается на опорную пластину центробежного регулятора только в одном положении.

В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Работа бесконтактного датчика основана на эффекте Холла

При включенном зажигании на датчик подается напряжение питания.

При вращении валика датчика-распределителя через зазор датчика проходит стальной экран с прямоугольными вырезами.

Пока в зазоре находится пластина экрана, с управляющего вывода датчика снимается напряжение, как только в зазоре оказывается вырез, напряжение на управляющем выводе резко падает.

Таким образом, бесконтактный датчик за каждый оборот валика датчика-распределителя выдает четыре прямоугольных импульса (по числу вырезов в экране), что соответствует моменту зажигания в каждом из цилиндров двигателя.

Детали распределителя зажигания ВАЗ-2109

Детали датчика распределителя

Разборка распределителя зажигания ВАЗ-2109Разборка распределителя зажигания ВАЗ-2109

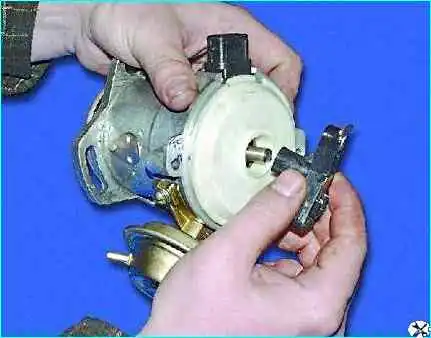

Снимите бегунок, потянув его вверх.

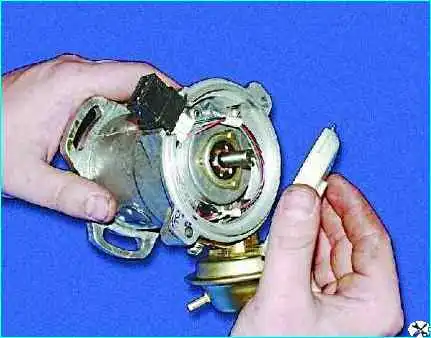

Снимите пылезащитный экран.

Разборка распределителя зажигания ВАЗ-2109Разборка распределителя зажигания ВАЗ-2109

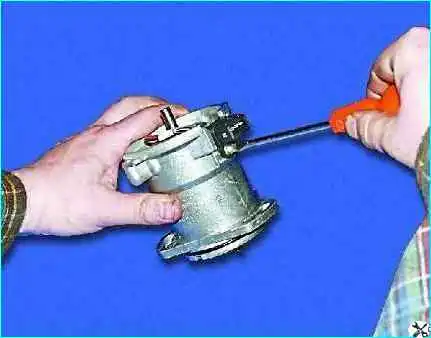

Отверните винт крепления клеммы проводов низкого напряжения.

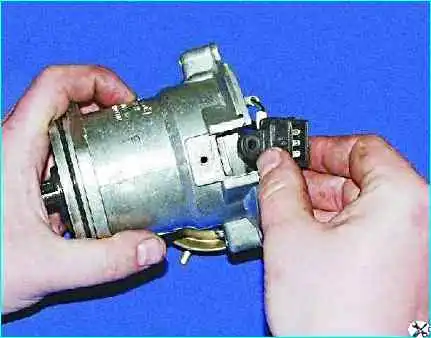

Выньте клемму из корпуса распределителя.

Разборка распределителя зажигания ВАЗ-2109Разборка распределителя зажигания ВАЗ-2109

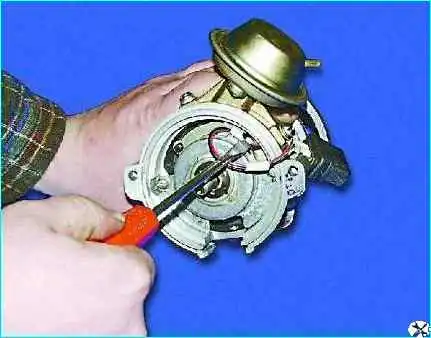

Разожмите лапки держателя отверткой и выньте провод из держателя.

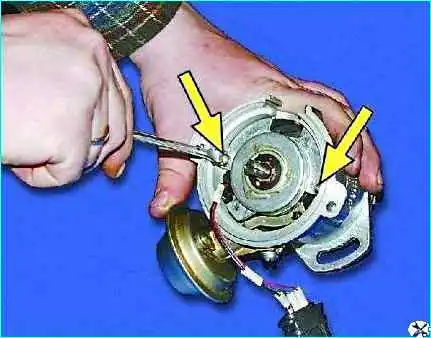

Отверните два винта крепления опорной пластины датчика Холла

Разборка распределителя зажигания ВАЗ-2109Разборка распределителя зажигания ВАЗ-2109

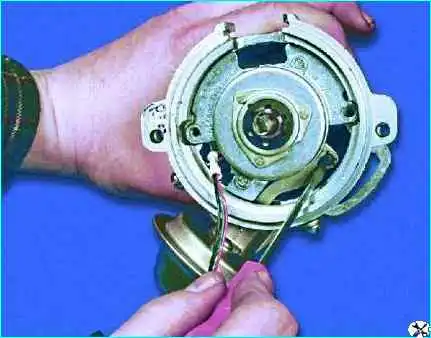

Снимите стопорное кольцо со штифта опорной пластины

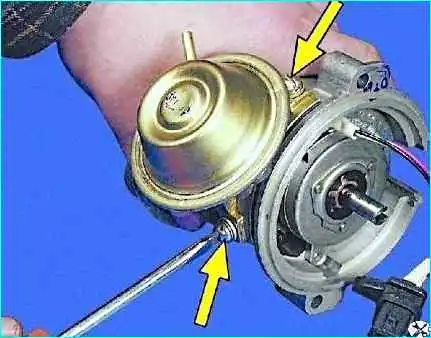

Отверните два винта крепления вакуум-корректора.

Разборка распределителя зажигания ВАЗ-2109Разборка распределителя зажигания ВАЗ-2109

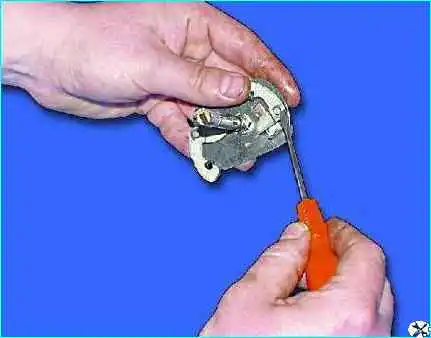

С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.

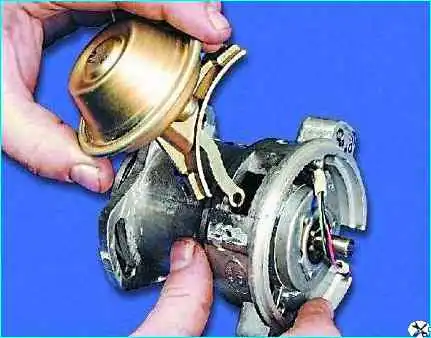

Снимите вакуум-корректор.

Разборка распределителя зажигания ВАЗ-2109Разборка распределителя зажигания ВАЗ-2109

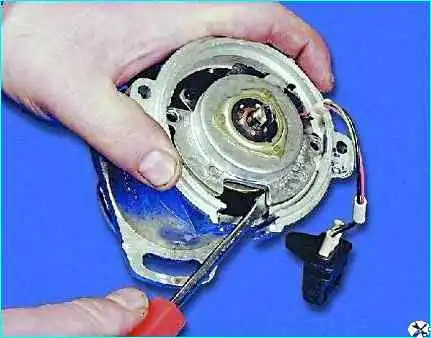

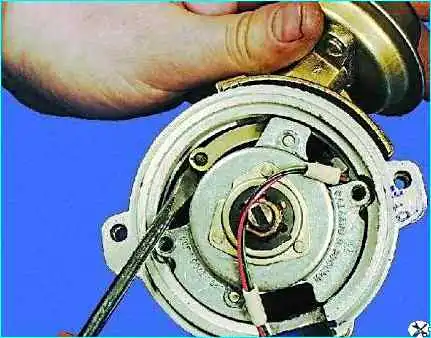

С помощью отвертки приподнимите опорную пластину и снимите ее

Ремонт датчика распределителя зажигания ВАЗ-2109Ремонт датчика распределителя зажигания ВАЗ-2109

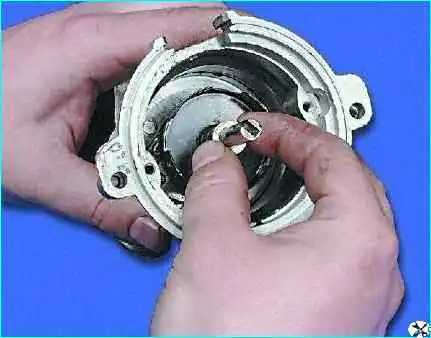

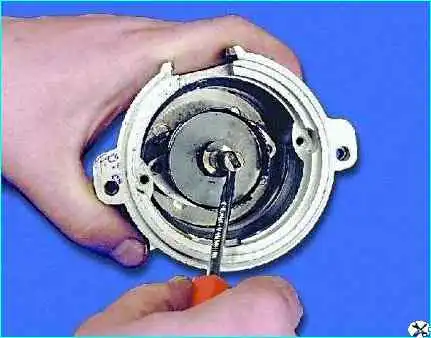

Снимите стопорное кольцо с валика распределителя

Снимите упорную шайбу с валика распределителя.

Ремонт датчика распределителя зажигания ВАЗ-2109Ремонт датчика распределителя зажигания ВАЗ-2109

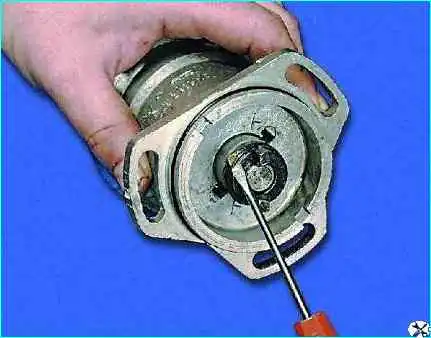

Снимите пружинное кольцо, удерживающее штифт крепления муфты.

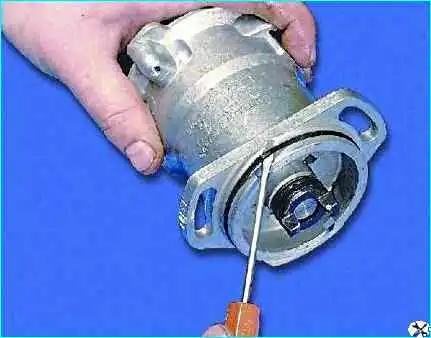

Подденьте уплотнительное кольцо отверткой и снимите его.

Ремонт датчика распределителя зажигания ВАЗ-2109Ремонт датчика распределителя зажигания ВАЗ-2109

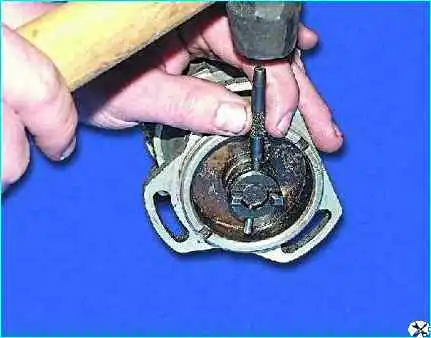

Выбейте штифт крепления муфты с помощью подходящего бородка.

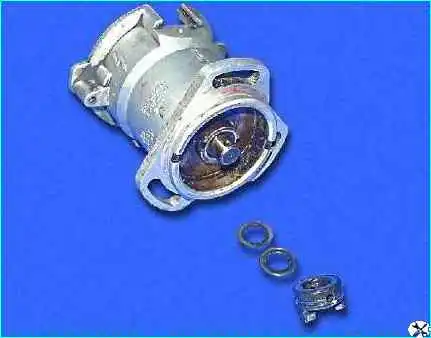

Снимите муфту привода распределителя и регулировочные шайбы.

Ремонт датчика распределителя зажигания ВАЗ-2109Ремонт датчика распределителя зажигания ВАЗ-2109

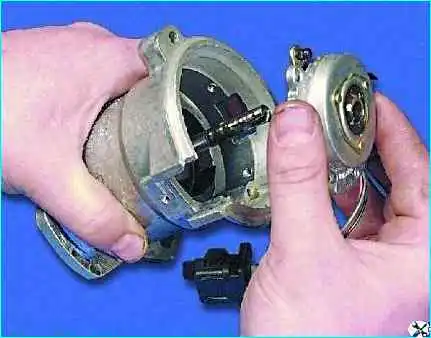

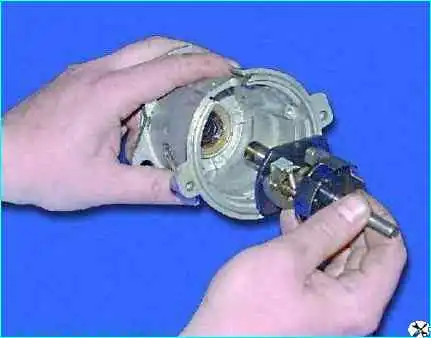

Выньте валик с центробежным регулятором.

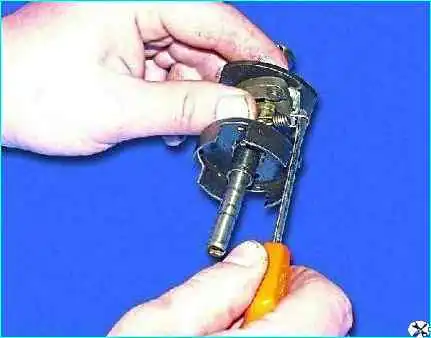

С помощью отвертки снимите две пружины грузиков со стоек

Ремонт датчика распределителя зажигания ВАЗ-2109Ремонт датчика распределителя зажигания ВАЗ-2109

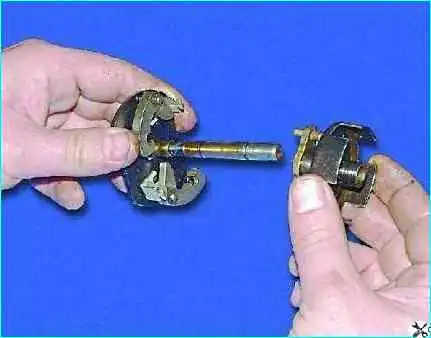

Снимите ведомую пластину центробежного регулятора с экрана

Снимите стопорные кольца крепления грузиков.

Ремонт датчика распределителя зажигания ВАЗ-2109Ремонт датчика распределителя зажигания ВАЗ-2109Ремонт датчика распределителя зажигания ВАЗ-2109

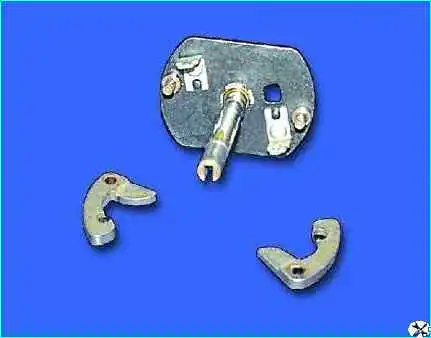

Снимите оба грузика с осей.

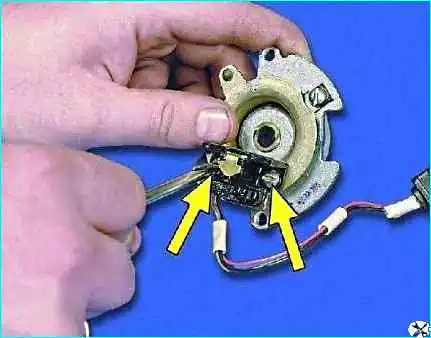

Отверните два винта крепления и снимите датчик Холла с опорной пластины.

На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок.

В этом случае датчик Холла заменяется в сборе с опорной пластиной.

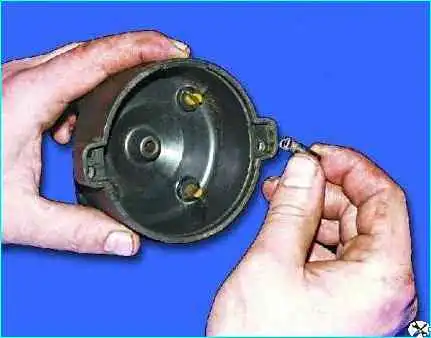

Выньте уголек с пружиной из крышки, если его надо заменить
