Очиститель и омыватель стекла двери задка на автомобилях ВАЗ-2108, 2109
Очиститель стекла двери задка состоит из моторедуктора, поводка и щетки
Поводок с щеткой останавливается внизу в наклонном положении и направлен вправо по ходу автомобиля
Электродвигатель очистителя — двухщеточный, с возбуждением от постоянных магнитов.
Для защиты от перегрузок установлен термобиметаллический предохранитель.
Неисправный моторедуктор заменяют новым (возможна лишь зачистка коллектора и контактов концевого выключателя).
Технические характеристики моторедуктора
Число двойных ходов при напряжении питания 14 В,нагрузке 0,05 кгс-м и температуре окружающей среды 25±10°С,мин -50±5
Потребляемый в этих условиях ток, А, не более 2

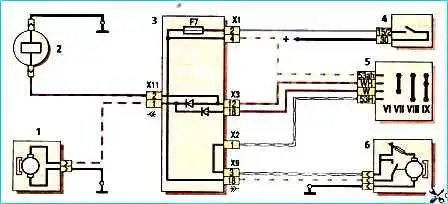

Очиститель включается правым подрулевым переключателем.
При дальнейшем нажатии переключателя (нефиксированное положение) включается реле времени в монтажном блоке, от которого подается напряжение к электродвигателю насоса омывателя и электромагнитному клапану омыва заднего стекла.
После отпускания рычага омыватель заднего стекла выключается с задержкой: реле времени должно в течение 5 с (при напряжении питания от 10,8 до 15 В и температуре от -30 до +85°С) подавать напряжение на электродвигатель омывателя и клапан омыва.
В монтажном блоке 2114-3722010-60 реле времени омывателя заднего стекла отсутствует.
Таким образом, омывающая жидкость подается на стекло, только пока правый рычаг подрулевого переключателя находится в соответствующем положении.
