Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей
Настройка микроизмерителей осуществляется по эталонным жиклерам
Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике
Контролю в процессе эксплуатации не подлежит

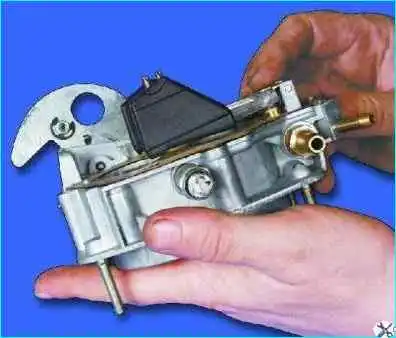

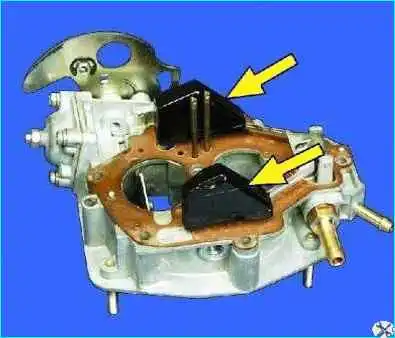

Поплавок должен свободно, без заеданий, поворачиваться на оси и не задевать стенки поплавковой камеры.
В противном случае отрегулируйте положение поплавка
Игла клапана должна свободно перемещаться в гнезде. Момент затяжки седла клапана 15 Нм (1,5 кгс·м).

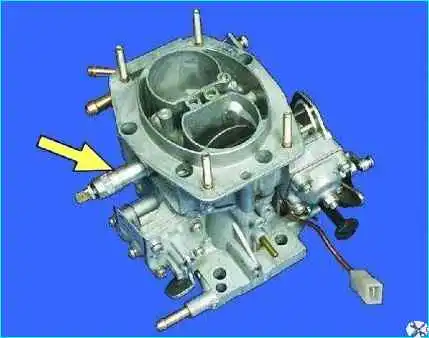

Момент затяжки электромагнитного клапана 4 Нм (0,4 кгс·м).

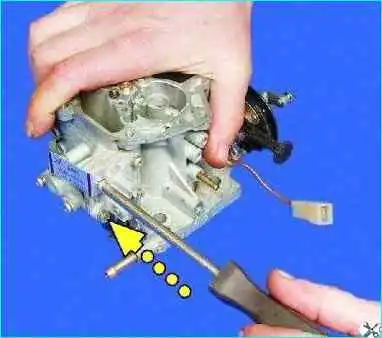

Установите жиклеры в соответствии с нанесенной на них маркировкой (см. «Тарировочные данные карбюратора в таблице»).

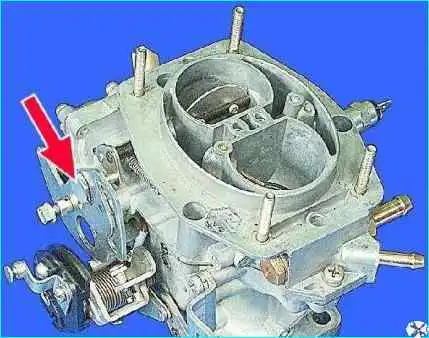

Если снимался рычаг привода воздушной заслонки, перед заворачиванием оси рычага нанесите на ее торец и верхние витки резьбы герметик.
При сборке ускорительного насоса наживите винты крепления крышки, нажмите до упора на рычаг привода насоса и в таком положении окончательно заверните винты крепления крышки
Отрегулируйте пусковое устройство и проверьте работу механизма блокировки второй камеры.

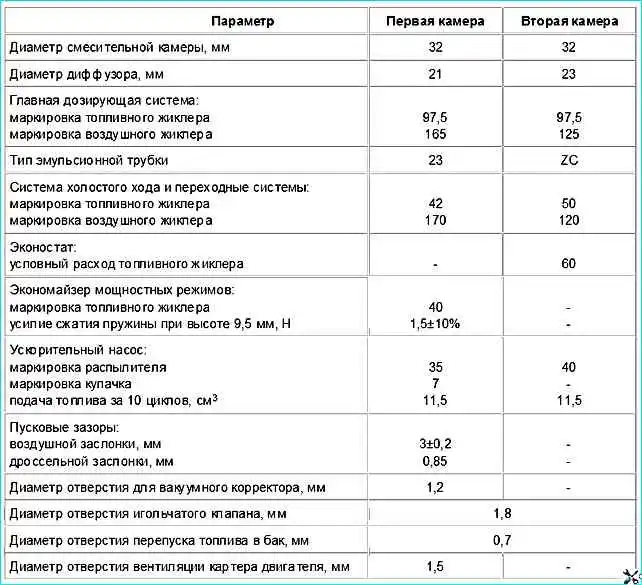

Тарировочные данные карбюратора
|
Параметр |
Первая камера |
Вторая камера |
|
диаметр смесительной камеры, мм |
32 |
32 |
|
диаметр диффузора, мм |
21 |
23 |
|
Главная дозирующая система: маркировка топливного жиклера маркировка воздушного жиклера |
97,5 165 |
97,5 125 |
|
Тип эмульсионной трубки |
23 |
ZС |
|
Система холостого хода и переходные системы: маркировка топливного жиклера маркировка воздушного жиклера |
42 170 |
50 120 |
|
Эконостат: условный расход топливного жиклера |
- |
60 |
|
Экономайзер мощностных режимов: маркировка топливного жиклера усилие сжатия пружины при высоте9,5 мм, Н |
40 1,5+10% |
- - |
|
Ускорительный насос: маркировка распылителя маркировка кулачка подача топлива за 10 циклов, см3 |
35 7 11,5 |
40 - 11,5 |
|
Пусковые зазоры: воздушной заслонки, мм дроссельной заслонки, мм |
3+0,2 0,85 |
- - |
|
диаметр отверстия для вакуумного корректора, мм |
1,2 |
- |
|
диаметр отверстия игольчатого клапана, мм |
1,8 |
|
|
диаметр отверстия перепуска топлива в бак, мм |
0,7 |
|
|
диаметр отверстия вентиляции картера двигателя, мм |
1,5 |
- |
