На автомобиле два источника тока – аккумуляторная батарея и генератор
Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе.
Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.
Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи.
Этот запас ограничен и зависит от емкости.
Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.
1. Проверьте, не оборван ли ремень привода генератора.
Если ремень цел, проверьте его натяжение.

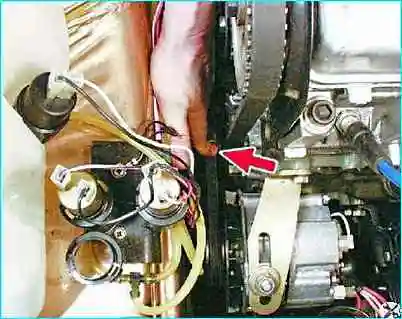

Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся.
Нормальное натяжение обеспечивается при прогибе ремня 10–15 мм.
2. Ключом на “17” ослабьте гайку, крепящую генератор к регулировочной скобе, вставьте между генератором и блоком цилиндров двигателя монтажную лопатку и с помощью этого “рычага” отодвиньте генератор от двигателя.
Затяните гайку крепления генератора.
3. Проверьте, не перегорел ли соответствующий предохранитель.

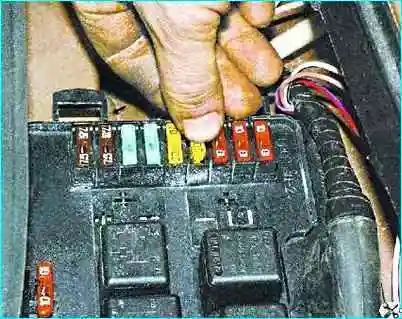

Расположение предохранителей и их номиналы указаны в настоящем руководстве, в руководстве по ремонту автомобиля, отдельной электрической схеме, на крышке монтажного блока и на самих предохранителях.
Перегорел предохранитель? Нет: см. п. 6
4. Замените предохранитель.
Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.
Пустите двигатель и проверьте, погасла ли лампа зарядки аккумулятора.
Лампа зарядки погасла? Нет: см. п. 6

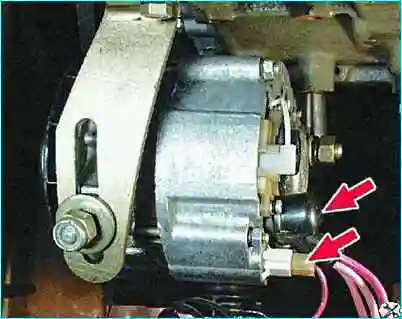

6. Проверьте провод, идущий от генератора к "плюсовой" клемме аккумуляторной батареи. К ней подводятся два провода: более толстый соединяет аккумуляторную батарею со стартером, тонкий — с генератором.
Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель.
Появилась зарядка? Нет: см. п. 8
8. Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.
Причин может быть несколько, и для их устранения лучше воспользоваться помощью специалиста, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы добраться до автосервиса.
Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогреватель стекла и т.д.
Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.
Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.
Проверка на автомобиле
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.
После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «30» и массой генератора.
Напряжение должно находится в пределах 13,6–14,6 В.
В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.
Проверка снятого регулятора

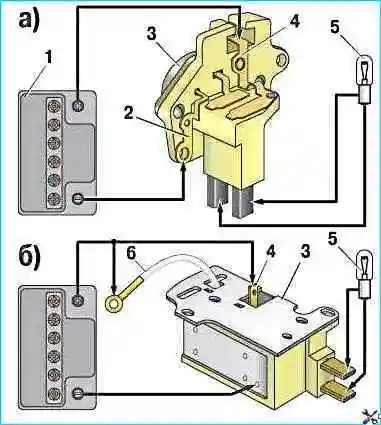

- a) схема проверки регулятора напряжения выпуска до 1996 г.
- б) схема проверки регулятора напряжения выпуска после 1996 г.
Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме.
Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.
Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В.
К выводам «В» (поз. 4), «Б» (поз. 6) и к корпусу регулятора или выводу «масса» (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.
Если лампа горит в обоих случаях, то в регуляторе пробой, если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.
