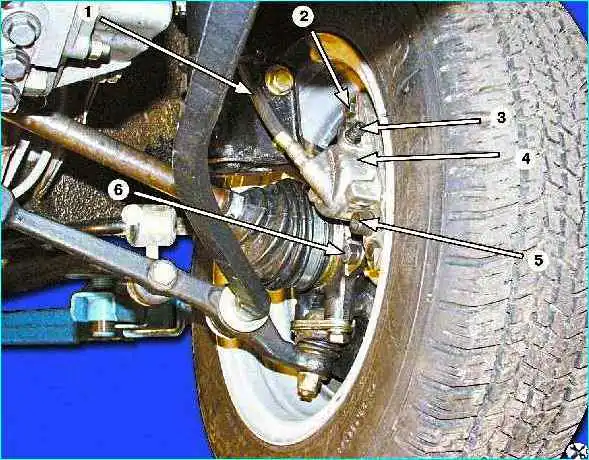

Тормозные механизмы передних колес — дисковые, с однопоршневой плавающей скобой

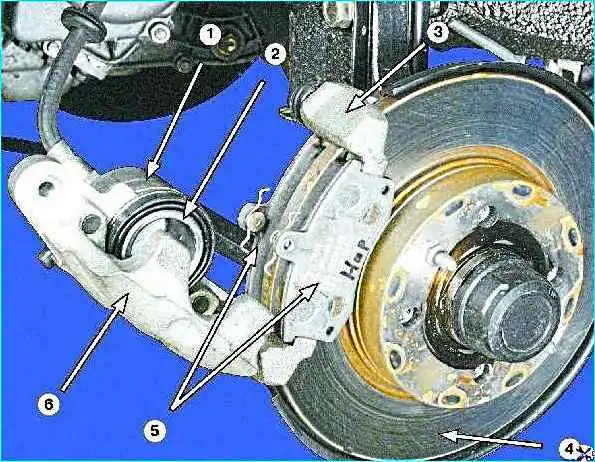

Цилиндр закреплен в суппорте на двух направляющих и зафиксирован подпружиненным фиксатором
Между блоком цилиндров и суппортом располагаются колодки: внутренняя опирается на поршень цилиндра, внешняя — на прилив суппорта.
Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами.
Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку.
От отворачивания болты фиксируются краями защитного кожуха (их отгибают на грани болтов после затяжки).
Тормозные диски — чугунные.
Минимальная толщина диска при износе 9,5 мм, максимально допустимое биение (на наибольшем радиусе) — 0,15 мм.
Минимально допустимая толщина накладок колодок передних тормозов — 1,5 мм.
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.
Момент затяжки болтов 65—95 Нм (6,5—9,5 кгс.м).
Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.
Минимально допустимая толщина накладок1,5 мм
Если у вас возникнут сомнения, что толщина фрикционной накладки в пределах допустимой или ее поверхность замаслена или есть подозрение, что фрикционная накладка непрочно соединена с основанием, обязательно снимите, проверьте и при необходимости замените колодки.
Накладки не должны иметь глубоких бороздок и сколов.
При установке старых колодок замена внутренней и внешней колодок между собой, а также между левым и правым колесом недопустима. Это может привести к неравномерному торможению.
Поверхность фрикционных накладок не должна быть замаслена, иметь глубокие риски и сколы.
Накладка должна быть прочно соединена с основанием колодки.
Если при очередной проверке толщина накладок приближается к минимально допустимой, то такие колодки еще работоспособны, но скоро закончится их срок службы.
Выбирайте сами либо сразу заменить колодки, либо постоянно контролировать их толщину.
Комплекты тормозных колодок необходимо заменить одновременно с обеих сторон автомобиля.
Вдавливать поршень в цилиндр надо аккуратно, чтобы он не перекосился.
Для этого установите обе изношенные тормозные колодки (лучше если от внутренней осталось одно основание) и корпус скобы на место.
Аккуратно большой отверткой или монтировкой переместите поршень, надавливая на внутреннюю колодку и опираясь на тормозной диск.
Если уровень тормозной жидкости в бачке находится на отметке «МАХ» или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.
