Передние сиденья ВАЗ-2109 снабжены подголовниками и оснащены механизмами перемещения сиденья в продольном направлении и изменения наклона спинки
Для регулировки положения переднего сиденья в продольном направлении тянем вверх рычаг фиксатора, расположенный под сиденьем.
Удерживая рычаг, сдвигаем сиденье вперед или назад, отпускаем рычаг и убеждаемся в надежной фиксации
Для изменения наклона спинки сиденья вращаем рукоятку.
Подголовники всех сидений регулируются по высоте. Чтобы поднять или опустить подголовник переднего сиденья, тянем его вверх или опускаем до одного из четырех фиксированных положений.
Для снятия подголовника резким движением вверх выводим его стойки из отверстий в спинке сиденья.
Для того чтобы отрегулировать положение подголовника заднего сиденья, нажимаем на фиксатор правой стойки подголовника и перемещаем подголовник в одно из двух фиксированных положений.
Для снятия подголовника, нажав на фиксатор стойки, перемещаем подголовник вверх до выхода его стоек из отверстий в спинке сиденья.
Переднее сиденье: 1 - торсионы 2 - кронштейны 3 - стойка основания
Снимаем сиденье для выполнения ремонтных работ.

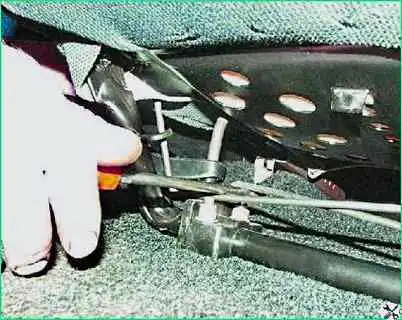

Сдвиньте сиденье до упора вперед, с помощью отвертки выведите нижние концы торсионов из отверстий и снимите торсионы

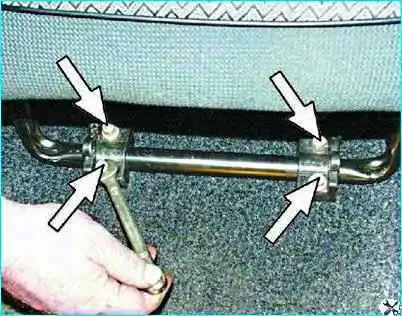

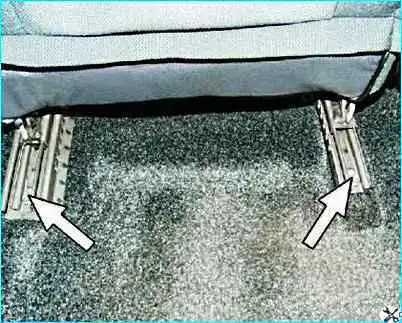

Сдвиньте сиденье назад до упора, отверните четыре гайки крепления и снимите два кронштейна

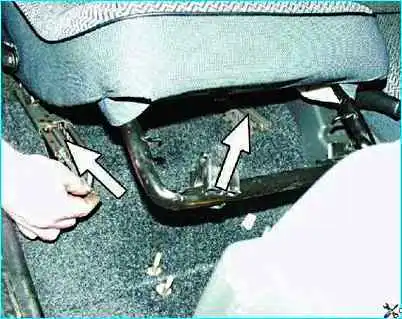

Приподнимите переднюю часть сиденья и отверните две гайки переднего крепления салазок
Сдвиньте сиденье до упора вперед и отверните две гайки заднего крепления салазок

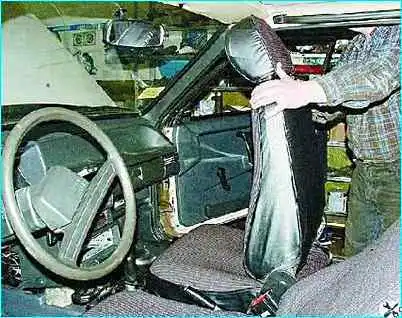

Выньте сиденье из салона

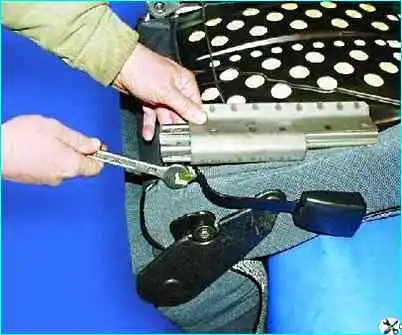

Отверните болт крепления и снимите с салазок замок ремня безопасности

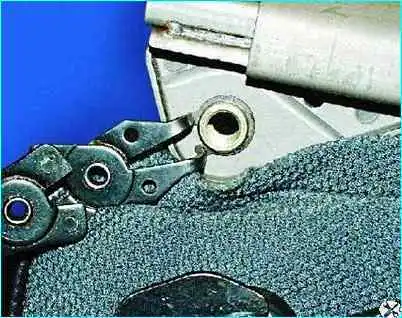

Снимите стопорное кольцо

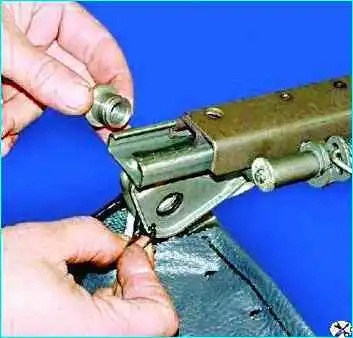

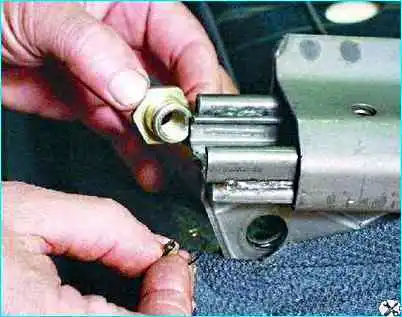

Выньте резьбовую втулку
Снимите стопорное кольцо и выньте втулку крепления вторых салазок

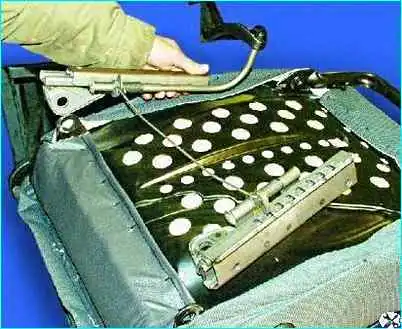

Снимите салазки с сиденья
Установку сиденья производим в обратной последовательности.
Устанавливаем торсионы в следующей последовательности.

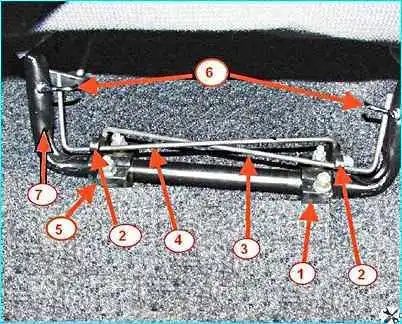

Более высокий пластмассовый кронштейн 1 ставим ближе к порогу, а менее высокий 5 — к туннелю пола.
При этом крючки 2 кронштейнов должны быть направлены к передней части автомобиля.
Короткий конец торсиона 3 вставляем в отверстие кронштейна 5 и заводим торсион 3 в крючок 2 кронштейна 1.
Затем заводим монтажной лопаткой или мощной отверткой длинный конец торсиона 3 за крючок 6 стойки 7 основания подушки.
Аналогичным образом устанавливаем торсион 4.
Длинные концы торсионов должны быть направлены к передней части автомобиля.
