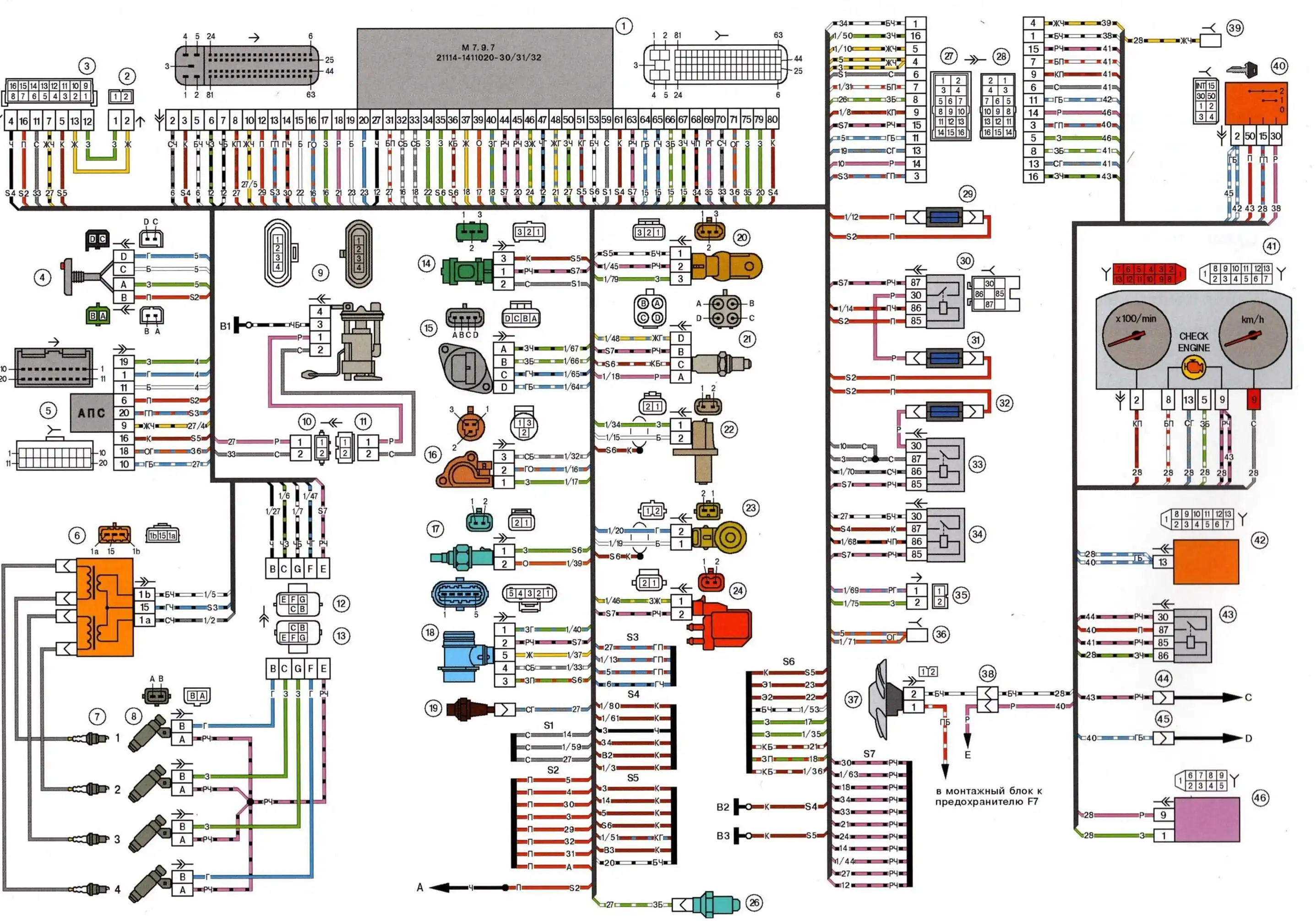

Схема электрической проводки автомобиля ВАЗ-21114
На двигателе ВАЗ-21114 применена система распределенного фазированного впрыска: топливо подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы цилиндров двигателя
Электронная система управления двигателем (ЭСУД) состоит из контроллера, датчиков параметров работы двигателя и автомобиля, а также дополнительных устройств.
Контроллер системы впрыска является центральным устройством системы управления двигателем.
Контроллер прикреплен к корпусу отопителя снизу, под панелью приборов.
Контроллер получает информацию от датчиков и управляет исполнительными устройствами, такими как топливные форсунки, катушка зажигания, регулятор холостого хода, нагревательный элемент датчика концентрации кислорода, электромагнитный клапан продувки адсорбера, электровентилятор системы охлаждения и различными реле системы.
При включении зажигания контроллер включает главное реле, через которое напряжение питания подводится к элементам системы (кроме электробензонасоса, катушки зажигания, электровентилятора, блока управления и сигнализатора состояния иммобилайзера).
При выключении зажигания контроллер задерживает выключение главного, реле на время, необходимое для подготовки к следующему включению (для завершения вычислений, установки регулятора холостого хода, управления электровентилятором системы охлаждения).

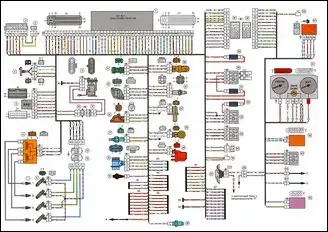

Схема ВАЗ-21114
