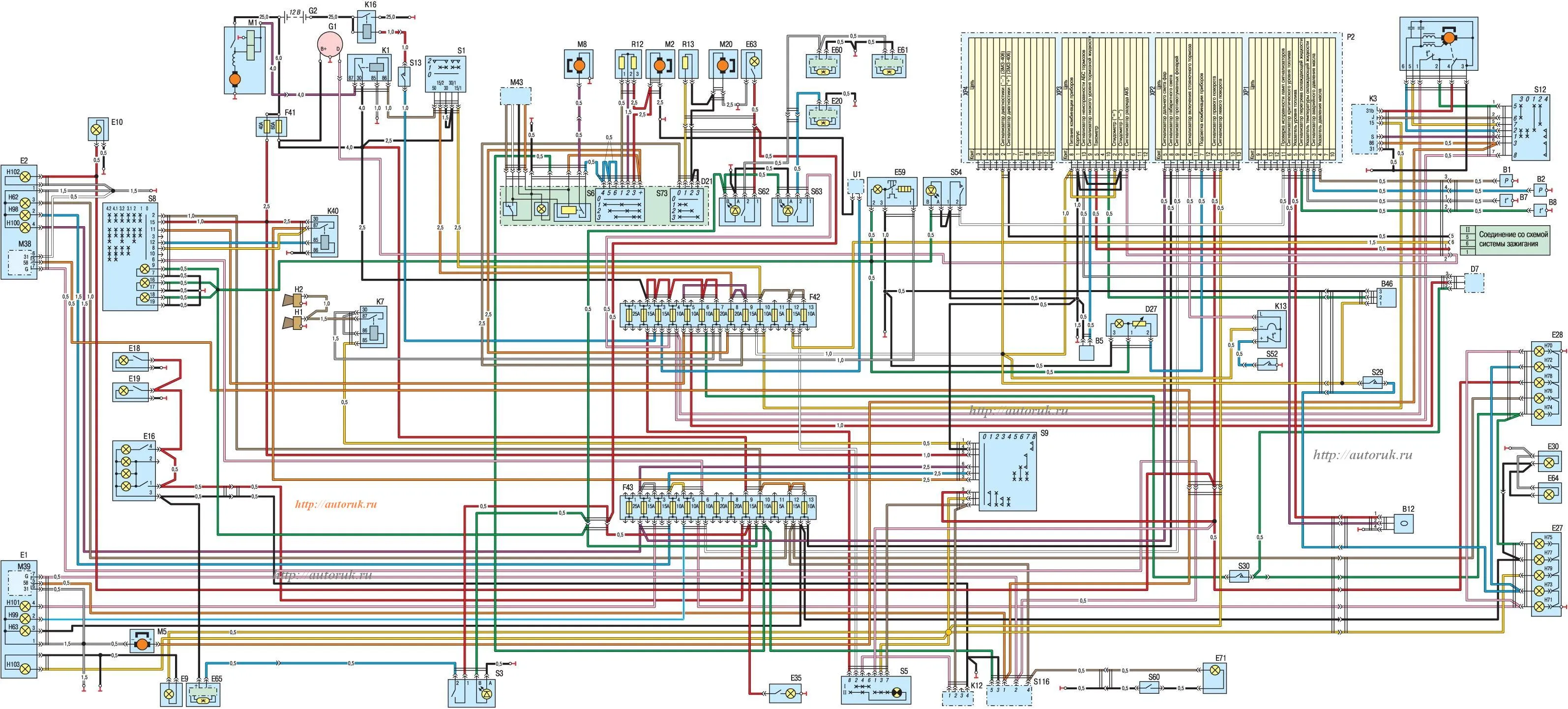

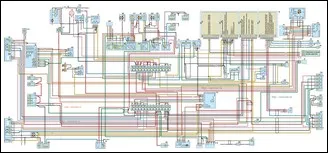

Схема жгутов проводов авто Газель
Условные обозначения элементов схемы электрооборудования:
- В1 —датчик указателя давления масла
- В 2— датчик сигнализатора аварийного давления масла
- В5 датчик сигнализатора аварийного падения уровня тормозной жидкости
- В7 —датчик указателя температуры охлаждающей жидкости
- OS —датчик сигнализатора перегрева охлаждающей жидкости
- В12 — датчик указателя уровня топлива
- 013 — датчик указателя уровня топлива в правом баке (ГАЗ-33027)
- В46 — датчик скорости
- В57 —датчик включения электромагнитной муфты вентилятора (устанавливается на части двигателей ЗМЗ-4026 УМЗ-4215) B6S —датчик-распределитель (ЗМЗ-4026 и УМЗ-4215)
- D4 — блок управления ЭПХХ (ЗМЗ-4026 пУМЗ-4215)
- D7 — блок управления антиблокировочной системой тормозов (устанавливается на части автомобилей)
- D21 — пульт управления отопително-вентиляционной установкой
- D27 — регулятор освещенности приборов
- D25 — блок управления электромагнитной муфтой вентилятора (устанавливается на части двигателей ЗМЗ-4026 н УМЗ-4215)
- Е1 — фара головного света левая
- Е2 фара головного света правая
- ЕЭ— повторитель указателя поворота левый
- Е10 — повторитель указателя поворота правый
- Е16 — плафон освещения передних сидений кабины
- E15
- Е10 — плафон освещения грузового салона автофургонов
- Е20 — плафоны пассажирского салона [правые)
- Е27 — фонарь задний левый
- E2S — фонарь задний правый
- Е30
- Е64 — фонарь освещения номерного знака
- Е35 — фонарь подкапотный
- Е50 — прикуриватель
- Е60
- Е61 — плафоны пассажирского салона (левые)
- Е63 — плафон освещения подножки
- Е65 — плафон второго ряда сидений (для автофургонов с двумя рядами сидений)
- Е71 - плафон освещения вещевого ящика
- F1 F4 — свеча зажигания
- F41 — блок предохранителей
- F42 — блок предохранителей верхний
- F43 блок предохранителей нижний
- G1 — генератор
- G2 — аккумуляторная батарея
- Н1
- Н2 — сигнал звуковой
- Н62 v - лампа габаритного света левая
- Н63 — лампа габаритного света правая
- Н70 —лампа противотуманная задняя левая
- Н71 — лампа противотуманная задняя правая
- Н72 — лампа света заднего хода левая
- Н73 — лампа света заднего хода правая
- Н74 —лампа сигнала торможения левая
- Н75 — лампа сигнала торможения правая
- Н76 — лампа габаритного света заднего левая
- Н77 — лампа габаритного света заднего правая
- H7S — лампа указателя поворота заднего левая
- Н7Э — лампа указателя поворота заднего правая
- H9S — лампа ближнего света левая
- 11ЭЭ — лампа ближнего света правая
- Н100 — лампа дальнего света левая
- Н101 -лампа дальнего света правая
- Н102 — лампа указателя поворота переднего (левая)
- Н103 — лампа указателя поворота переднего (правая)
- К1 —реле стартера
- КЗ — реле управления стеклоочистителем
- К7 — реле сигналов
- К12 —прерыватель указателей поворота
- К13 — прерыватель сигнализатора стояночного тормоза
- К16 — выключатель аккумуляторной батареи дистанционный (для автобусов)
- К40— реле фар
- М1 —стартер
- М2 — электродвигатель отопителя
- М4 — электродвигатель стеклоочистителя
- М5 —электродвигатель стеклоомывателя
- MS —электронасос дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений)
- М20 — электродвигатель дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений)
- M3S — электропривод корректора фар (правый)
- МЗЭ — электропривод корректора фар (левый)
- М43 — моторедуктор крана отопителя
- Р2 — комбинация приборов
- R1 — R4 —резистор свечи помехоподавительный (ЗМЗ-4026 и УМЗ-4215)
- R12 — резистор электродвигателя отопителя
- R13 — резистор электродвигателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений)
- S1 — выключатель системы пуска и приборов
- S3 —выключатель плафонов второго ряда сидений (для автофургонов с двумя рядами сидений)
- S5 —выключатель аварийной световой сигнализации
- S6 — переключатель электродвигателя и электронасоса отопителя
- S9 — переключатель указателей поворота и света фар
- S12 —переключатель стеклоочистителя
- S13 —кнопочный выключатель дистанционного выключателя батареи (для автобусов)
- S29 — выключатель света заднего хода
- S30 — выключатель сигнала торможения
- S39 — переключатель освещения
- S52— выключатель сигнализатора стояночного тормоза
- S54 — выключатель проверки исправности сигнализаторов
- S60 — выключатель плафона вещевого ящика
- S62 — выключатель правых плафонов освещения пассажирского салона автобусов
- S63 — выключатель левых плафонов освещения пассажирского салона автобусов
- S72 — выключатель системы ЭПХХ (ЗМЗ-4026 и УМЗ-4215)
- S73 — переключатель электродвигателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений)
- S116 — переключатель корректора фар
- U — радиоприемник
- Т1 — катушка зажигания (ЗМЗ-4026 и УМЗ-4215)
- V1 —регулятор напряжения (ЗМ34026 и УМЗ-4215)
- V2 — коммутатор транзисторный (ЗМЗ-4026 и УМЗ-4215)
- Y3 — электромагнитный клапан (ЗМЗ-4026 и УМЗ-4215)
- Y4S — электромагнитная муфта вентилятора (устанавливается на части двигателей ЗМЗ-4026 УМЗ-4215)
