Схема электрожгутов зажигания и питания Авео Шевролет

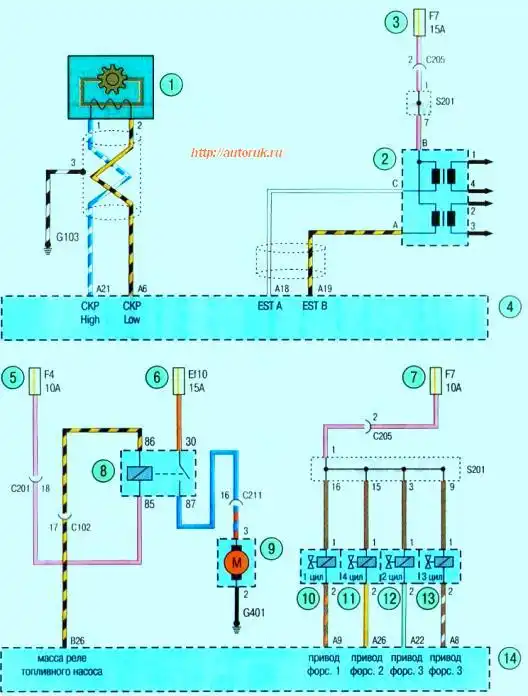

Схема 5. Система зажигания и система питания: 1- датчик положения коленчатого вала; 2 - катушка зажигания; 3, 5,7 - предохранители в панели приборов; 4,14 - электронный блок управления двигателем; 6 - предохранитель в моторном отсеке; 8 - реле топливного насоса; 9 - топливный насос: 10, 11, 12, 13 - форсунки системы питания
