Схема проводки автомобиля ВАЗ-2123
На автомобиле применено электрооборудование постоянного тока с номинальным напряжением 12 В.
Электрооборудование автомобиля выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода
В свою очередь, роль «массы» выполняет кузов автомобиля.
Большинство цепей включается выключателем зажигания.
Всегда включены (независимо от положения ключа в выключателе зажигания): контрольная лампа автомобильной противоугонной системы, блокировка замков дверей, сигнализация дальним светом фар, сигналы торможения, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал и подкапотная лампа.

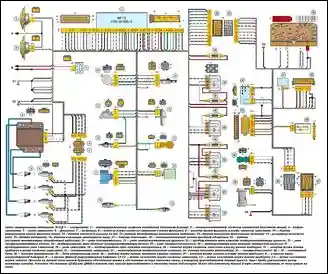

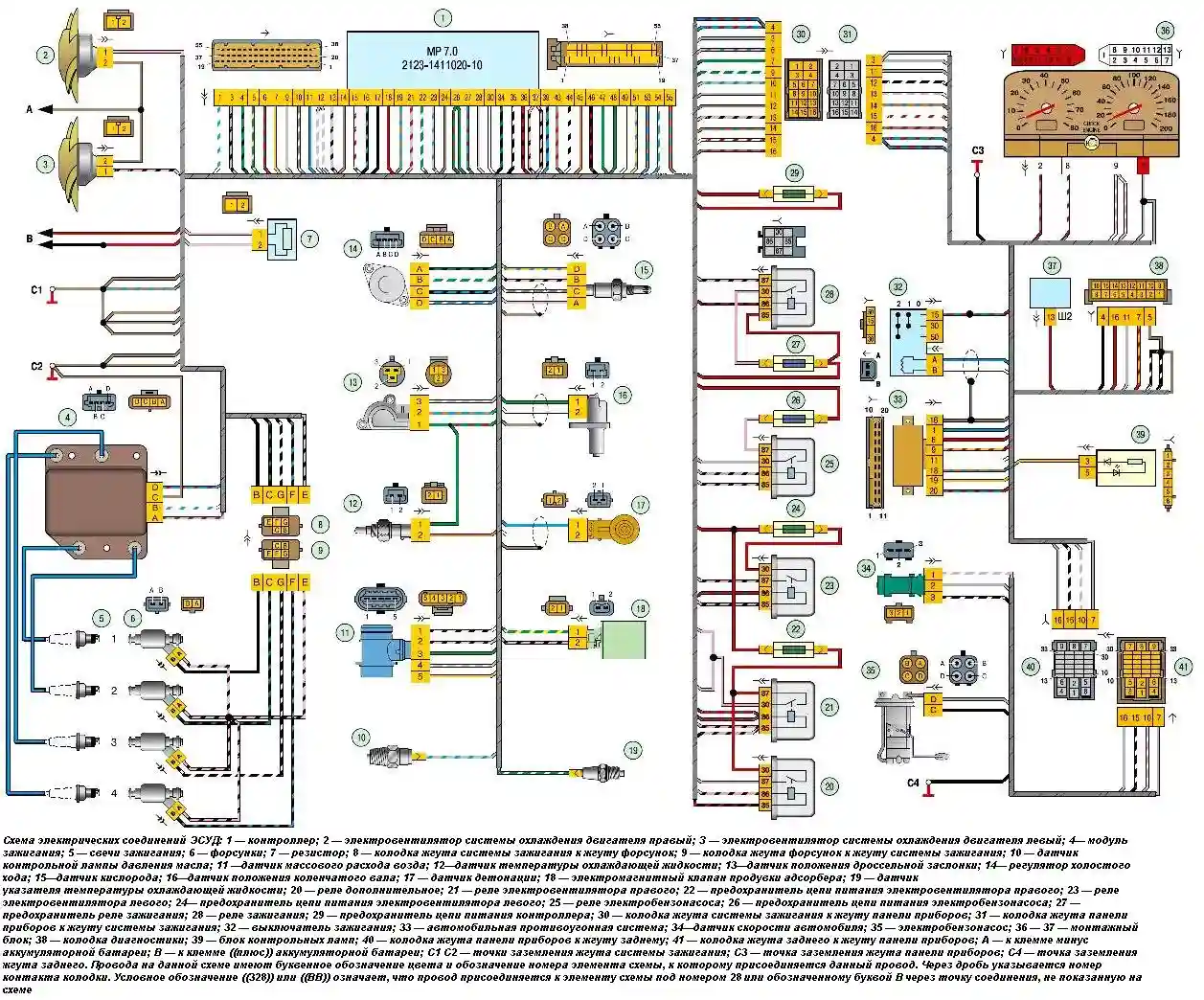

Схема электрических соединений ЭСУД: 1 — контроллер; 2 — электровентилятор системы охлаждения двигателя правый; 3 — электровентилятор системы охлаждения двигателя левый; 4— модуль зажигания; 5 — свечи зажигания; 6 — форсунки; 7 — резистор; 8 — колодка жгута системы зажигания к жгуту форсунок; 9 — колодка жгута форсунок к жгуту системы зажигания; 10 — датчик контрольной лампы давления масла; 11 —датчик массового расхода возда; 12—датчик температуры охлаждающей жидкости; 13—датчик положения дроссельной заслонки; 14— регулятор холостого хода; 15—датчик кислорода; 16—датчик положения коленчатого вала; 17 — датчик детонации; 18 — электромагнитный клапан продувки адсорбера; 19 — датчик указателя температуры охлаждающей жидкости; 20 — реле дополнительное; 21 — реле электровентилятора правого; 22 — предохранитель цепи питания электровентилятора правого; 23 — реле электровентилятора левого; 24— предохранитель цепи питания электровентилятора левого; 25 — реле электробензонасоса; 26 — предохранитель цепи питания электробензонасоса; 27 — предохранитель реле зажигания; 28 — реле зажигания; 29 — предохранитель цепи питания контроллера; 30 — колодка жгута системы зажигания к жгуту панели приборов; 31 — колодка жгута панели приборов к жгуту системы зажигания; 32 — выключатель зажигания; 33 — автомобильная противоугонная система; 34—датчик скорости автомобиля; 35 — электробензонасос; 36 — 37 — монтажный блок; 38 — колодка диагностики; 39 — блок контрольных ламп; 40 — колодка жгута панели приборов к жгуту заднему; 41 — колодка жгута заднего к жгуту панели приборов; А — к клемме минус аккумуляторной батареи; В — к клемме (плюс) аккумуляторной батареи; С1 С2 — точки заземления жгута системы зажигания; С3 — точка заземления жгута панели приборов; С4 — точка заземления жгута заднего. Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки. Условное обозначение (328) или (ВВ) означает, что провод присоединяется к элементу схемы под номером 28 или обозначенному буквой В через точку соединения, не показанную на схеме

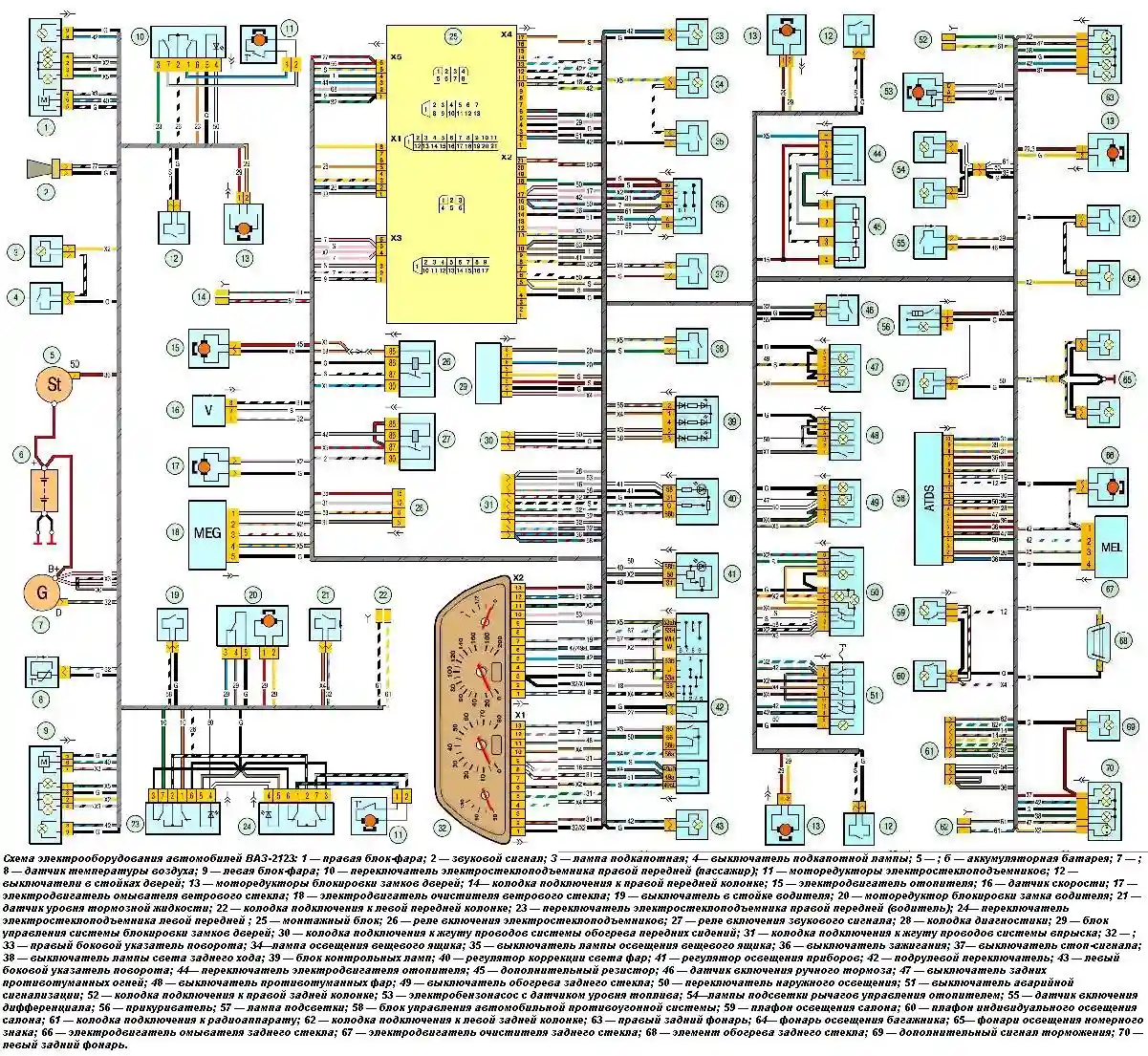

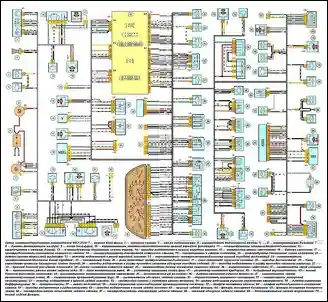

Схема электрооборудования автомобилей ВАЗ-2123: 1 — правая блок-фара; 2 — звуковой сигнал; 3 — лампа подкапотная; 4— выключатель подкапотной лампы; 5 ; б — аккумуляторная батарея; 7 — ; 8 — датчик температуры воздуха; 9 — левая блок-фара; 10 — переключатель электростеклоподъемника правой передней (пассажир); 11 — моторедукторы электростеклоподъемников; 12 — выключатели в стойках дверей; 13 — моторедукторы блокировки замков дверей; 14— колодка подключения к правой передней колонке; 15 — электродвигатель отопителя; 16 — датчик скорости; 17 — электродвигатель омывателя ветрового стекла; 18 — электродвигатель очистителя ветрового стекла; 19 — выключатель в стойке водителя; 20 — моторедуктор блокировки замка водителя; 21 — датчик уровня тормозной жидкости; 22 — колодка подключения к левой передней колонке; 23 — переключатель электростеклоподъемника правой передней (водитель); 24— переключатель электростеклоподъемника левой передней ; 25 — монтажный блок; 26 — реле включения электростеклоподъемников; 27 — реле включения звукового сигнала; 28 — колодка диагностики; 29 — блок управления системы блокировки замков дверей; 30 — колодка подключения к жгуту проводов системы обогрева передних сидений; 31 — колодка подключения к жгуту проводов системы впрыска; 32 — ; 33 — правый боковой указатель поворота; 34—лампа освещения вещевого ящика; 35 — выключатель лампы освещения вещевого ящика; 36 — выключатель зажигания; 37— выключатель стоп-сигнала; 38 — выключатель лампы света заднего хода; 39 — блок контрольных ламп; 40 — регулятор коррекции света фар; 41 — регулятор освещения приборов; 42 — подрулевой переключатель; 43 — левый боковой указатель поворота; 44— переключатель электродвигателя отопителя; 45 — дополнительный резистор; 46 — датчик включения ручного тормоза; 47 — выключатель задних противотуманных огней; 48 — выключатель противотуманных фар; 49 — выключатель обогрева заднего стекла; 50 — переключатель наружного освещения; 51 — выключатель аварийной сигнализации; 52 — колодка подключения к правой задней колонке; 53 — электробензонасос с датчиком уровня топлива; 54—лампы подсветки рычагов управления отопителем; 55 — датчик включения дифференциала; 56 — прикуриватель; 57 — лампа подсветки; 58 — блок управления автомобильной противоугонной системы; 59 — плафон освещения салона; 60 — плафон индивидуального освещения салона; 61 — колодка подключения к радиоаппарату; 62 — колодка подключения к левой задней колонке; 63 — правый задний фонарь; 64— фонарь освещения багажника; 65— фонари освещения номерного знака; 66 — электродвигатель омывателя заднего стекла; 67 — электродвигатель очистителя заднего стекла; 68 — элемент обогрева заднего стекла; 69 — дополнительный сигнал торможения; 70 — левый задний фонарь. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы к которому направляется данный провод
