Схема управления двигателем с блоком М-140 Авео Шевролет

 Схема управления двигателем с блоком М-140 Авео Шевролет

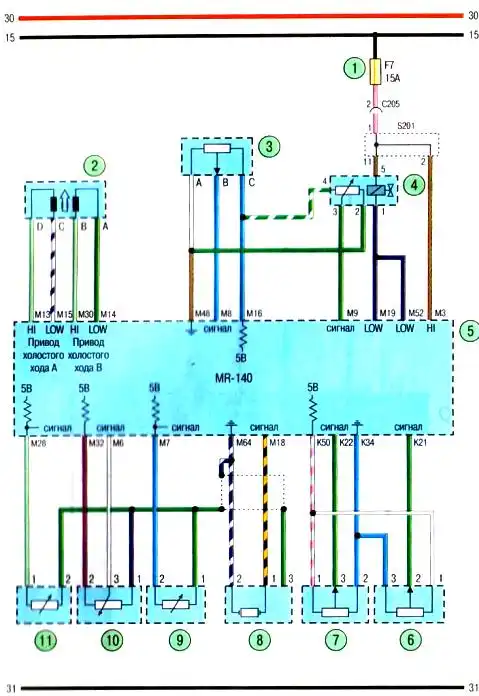

Схема 3а. Система управления двигателем с электронным блоком мод. М-140: 1 - предохранитель в панели приборов; 2 - регулятор холостого хода; 3 - датчик абсолютного давления; 4 - клапан рециркуляции отработавших газов; 5 - электронный блок управления двигателем; 6 - датчик скорости; 7- датчик давления в системе кондиционирования; 8 - датчик детонации; 9 - датчик холостого хода; 10 - датчик положения дроссельной заслонки; 11 - датчик температуры охлаждающей жидкости

Схема управления двигателем с блоком М-140 Авео Шевролет

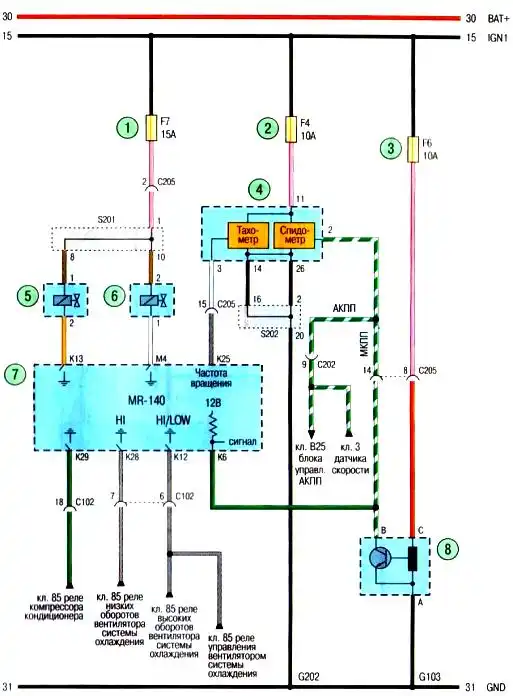

Схема 3б. Система управления двигателем с электронным блоком мод. М- 140: 1, 2, 3 - предохранители в панели приборов; 4 - комбинация приборов; 5 - электромагнитный клапан;6-электромагнитный клапан продувки адсорбера; 7- электронный блок управления двигателем; 8 - датчик скорости

Схема управления двигателем с блоком М-140 Авео Шевролет

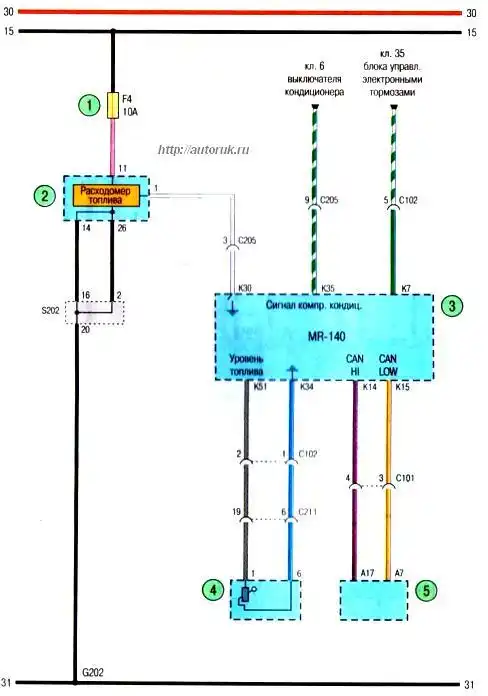

Схема 3в. Система управления двигателя с электронным блоком мод. М1-140: 1 - предохранитель панели приборов; 2 - комбинация приборов; 3 - электронный блок управления двигателем: 4 - топливный насос; 5 - контроллер АКП

3g

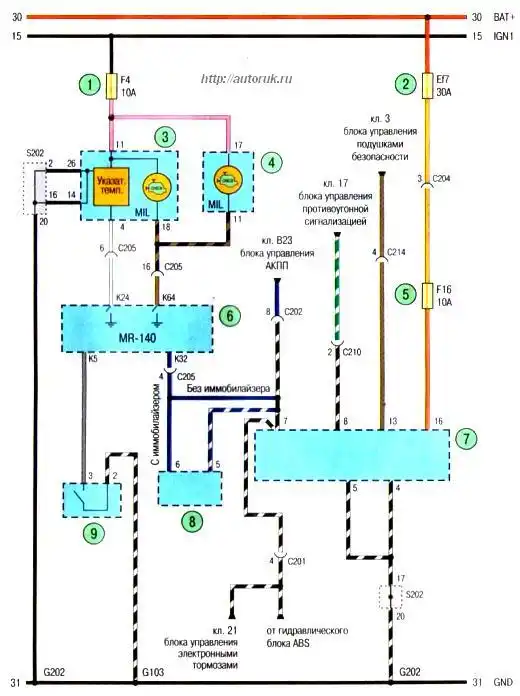

Схема 3г. Система управления двигателя с электронным блоком мод. МР-140: 1, 16 - предохранители в панели приборов; 2 - предохранитель в моторном отсеке; 3 - комбинация приборов; 4 - дополнительный дисплей в панели приборов; 5 - электронный блок управления двигателем; 6-диагностический разъем; 7- контроллер иммобилизатора; 8-датчик октанового числа
