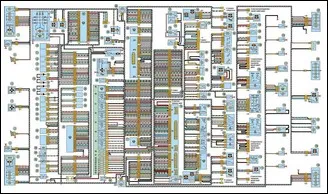

Схема жгутов проводов УАЗ Патриот выпуска с 2007г.
Электрооборудование автомобилей УАЗ Патриот выпуска с 2007 г.: 1 8 — блок-фары; 2, 3 — противотуманные фары: 4, 5 — звуковые сигналы: 6, 7 — электровентиляторы системы охлаждения двигателя; 9 — генератор; 10 — датчик неровной дороги; 11 — датчик концентрации кислорода; 12 — датчик положения распределительного вала (датчик фазы): 13—датчик детонации; 14—регулятор холостого хода: 15, 16, 17, 18— свечи зажигания; 19, 20 — катушки зажигания: 21 — датчик положения коленчатого вала; 22, 23, 24, 25 — топливные форсунки; 26 — датчик положения дроссельной заслонки; 27 — датчик массового расхода воздуха; 28 — датчик сигнальной лампы аварийного падения давления масла; 29 — датчик указателя давления масла; 30, 31— датчик температуры охлаждающей жидкости: 32 — электромагнитный клапан адсорбера; 33 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 34, 35 — насосы омывателей ветрового стекла и стекла двери задка; 36 — задний левый датчик скорости: 37 — задний правый датчик скорости: 38 — передний правый датчик скорости; 39 — передний левый датчик скорости: 40 — блок управления антиблокировочной системой тормозов; 41 — аккумуляторная батарея; 42 — контроллер системы управления двигателем; 43 — колодка диагностики: 44 — электродвигатель водяного насоса; 45 — электродвигатель вентилятора отопителя; 46 — моторедуктор очистителя ветрового стекла; 47 — стартер: 48 — выключатель сигнальной лампы аварийного состояния тормозной системы; 49 — реле включения омывателя стекла двери задка: 50 — реле стартера; 51 — реле системы управления двигателем; 52 — реле электробензонасоса: 53 — реле включения звуковых сигналов: 54, 55 — реле включения электровентилятора; 56, 57, 58, 59, 60, 61, 62, 63, 64, 65 — штыревые предохранители: 66 — розетка для переносной лампы; 67 — левый боковой указатель поворота; 68 — правый боковой указатель поворота; 69 — иммобилизатор; 70 — комбинация приборов; 71 — блок управления моторедукторами замков дверей; 72, 73 — плафоны освещения вещевых ящиков; 74. 75 — магнитные выключатели плафонов освещения вещевых ящиков; 76 — монтажный блок, расположенный в салоне автомобиля; 77 — плафон подсветки монтажного блока; 78 — правое зеркало заднего вида; 79 — добавочный резистор электродвигателя вентилятора отопителя; 80, 81 — лампы подсветки блока управления отопителем; 82 — переключатель скорости работы электродвигателя вентилятора отопителя; 83 — колодка диагностики; 84 — выключатель стоп-сигналов; 85 — регулятор длительности паузы работы стеклоочистителя; 86 — выключатель (замок) зажигания; 87 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 88 — выключатель звуковых сигналов; 89 — переключатель указателей поворота и света фар; 90 — модуль управления светотехникой; 91 — зеркало заднего вида левое; 92 — электростеклоподъемник правой передней двери; 93 — моторедуктор замка правой передней двери; 94 — переключатель датчиков указателя уровня топлива; 95 — переключатель режимов работы дополнительного отопителя; 96 — дополнительный отопитель салона; 97 — датчик ускорения; 98 — выключатель контрольной лампы включения стояночного тормоза; 99— прикуриватель; 100— выключатель аварийной сигнализации; 101 — выключатель обогрева стекла двери задка и зеркал заднего вида; 102 — моторедуктор замка левой передней двери; 103 — электростеклоподъемник левой передней двери; 104 — моторедуктор замка правой задней двери; 105— выключатель света заднего хода; 106— выключатель контрольной лампы режима работы трансмиссии; 107 — датчик скорости; 108 — электробензонасос с датчиком уровня топлива правого бака; 109— переключатель стеклоподъемника правой передней двери; 110— пульт управления наружными зеркалами заднего вида; 111 — переключатель стеклоподъемника левой передней двери; 112 — датчик указателя уровня топлива левого бака; 113— моторедуктор замка левой задней двери; 114— выключатель освещения на стойке двери задка; 115, 116 — выключатели освещения на стойках правых дверей; 117 — задний плафон освещения салона; 118 — передний плафон освещения салона; 119, 120 — плафоны направленного света; 121 122 — выключатели освещения на стойках левых дверей; 123— фонарь на правом заднем крыле; 124— элемент обогревателя стекла двери задка; 125 — фонарь дополнительного стоп-сигнала; 126 — моторедуктор очистителя стекла двери задка; 127, 128 — фонари освещения номерного знака; 129— моторедуктор замка двери задка; 130 — фонарь на левом заднем крыле
