Схема соединений панели приборов автомобиля Лада Приора
Обозначения на схеме

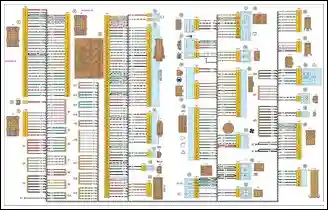

ВАЗ-2170 Lada Priora. Соединения жгута панели приборов: |
|
---|---|
1, 2, 3 – колодки жгута панели приборов к жгуту переднему |
4 – колодка жгута панели приборов к жгуту заднему |
5 – контакты колодки монтажного блока |
6 – выключатель стоп-сигнала |
7 – комбинация приборов |
8 – модуль управления светотехникой |
9 – модуль подушки безопасности водителя |
10 – выключатель звукового сигнала |
11 – колодка диагностики |
12 – переключатель режимов бортового компьютера |
13 – выключатель (замок) зажигания |
14, 15 – колодки к блоку управления электроусилителем |
16 –контроллер электропакета |
17 – переключатель световой сигнализации |
18 – переключатель стеклоочистителя и стеклоомывателя |
19 – моторедуктор распределения воздушного потока |
20 – блок управления отопителем |
21 – переключатель электродвигателя отопителя |
22 – выключатель обогрева заднего стекла |
23 – часы |
24, 25 – колодки жгута панели приборов к радиоаппаратуре |
26 – выключатель аварийной сигнализации |
27 – плафон освещения вещевого ящика |
28 – выключатель освещения вещевого ящика |
29 – колодка жгута панели приборов к жгуту электронной системы управления двигателем |
30 – блок управления системой подушек безопасности |
А1, А2, A3 – точки заземления жгута панели приборов |
Б – колодка монтажного блока |
