Схема проводки правой двери автомобиля Лада Приора

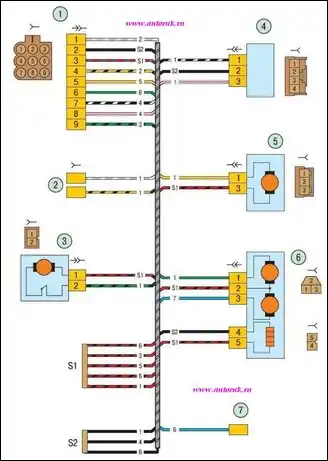

ВАЗ-2170 Lada Priora. Соединения жгута проводов правой передней двери: 1 – колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 – колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому; 3 – электродвигатель стеклоподъемника; 4 – переключатель стеклоподъемника;5 – электродвигатель блокировки правой передней двери; 6 – электродвигатель и электронагреватель правого наружного зеркала; 7 – колодка жгута проводов дополнительного заднего правого к жгуту заднему
