Схема задних фонарей Авео Шевролет

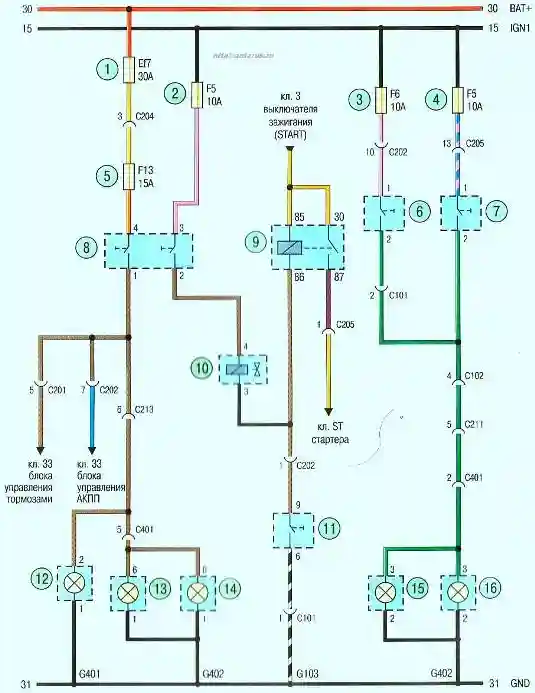

Схема. Задние фонари автомобиля (с кузовом седан): 1-предохранитель е моторном отсеке; 2,3,4,5 -предохранители в панели приборов; 6, 11 выключатели фонарей заднего хода АКП; 7- выключатель фонарей заднего хода МКП; 8 - выключатель стоп-сигналов; 9-реле выключателя фонарей заднего хода АКП; 10- электромагнитный клапан системы зажигания; 12-дополнительный стоп-сигнал; 13- левый задний фонарь стоп-сигнала; 14-правый задний фонарь стоп-сигнала; 15- левый фонарь заднего кода; 16- правый фонарь заднего хода
