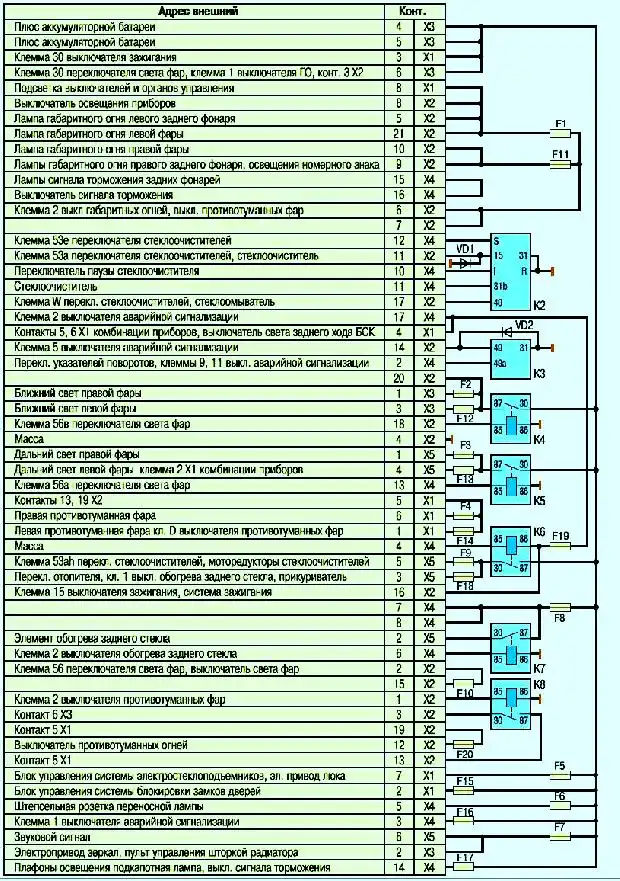

Схема соединений монтажного блока УАЗ Патриот
Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке
В монтажных блоках установлены также реле приборов, потребляющих большой ток.
Основной монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой, а дополнительный монтажный блок установлен в моторном отсеке на левом его брызговике.
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.
