Схема проводки фар и корректора фар автомобиля Авео Шевролет

 Схема проводки фар и корректора фар автомобиля Авео Шевролет

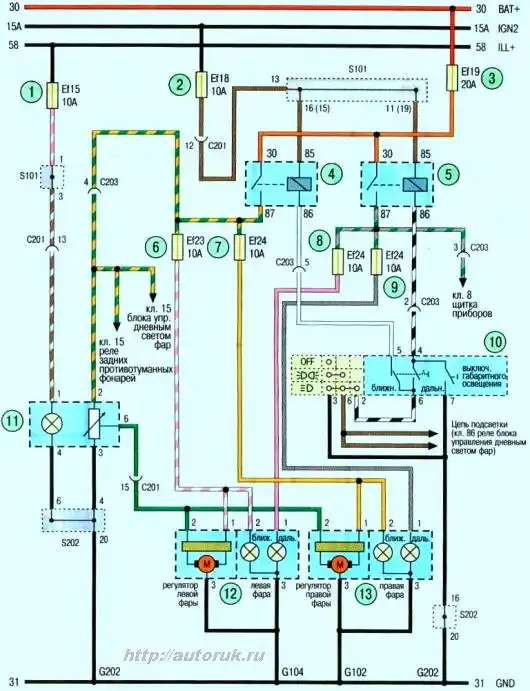

Схема. Фары и корректор фар: 1, 2, 3, 6, 7, 8, 9,-предохранители в моторном отсеке; 4- реле ближнего света фар; 5-реле дальнего света фар; 10- переключатель наружного освещения и указателей поворота; 11- регулятор злектрокорректором фар; 12-левая блок.фара; 13-правая блок-фара
