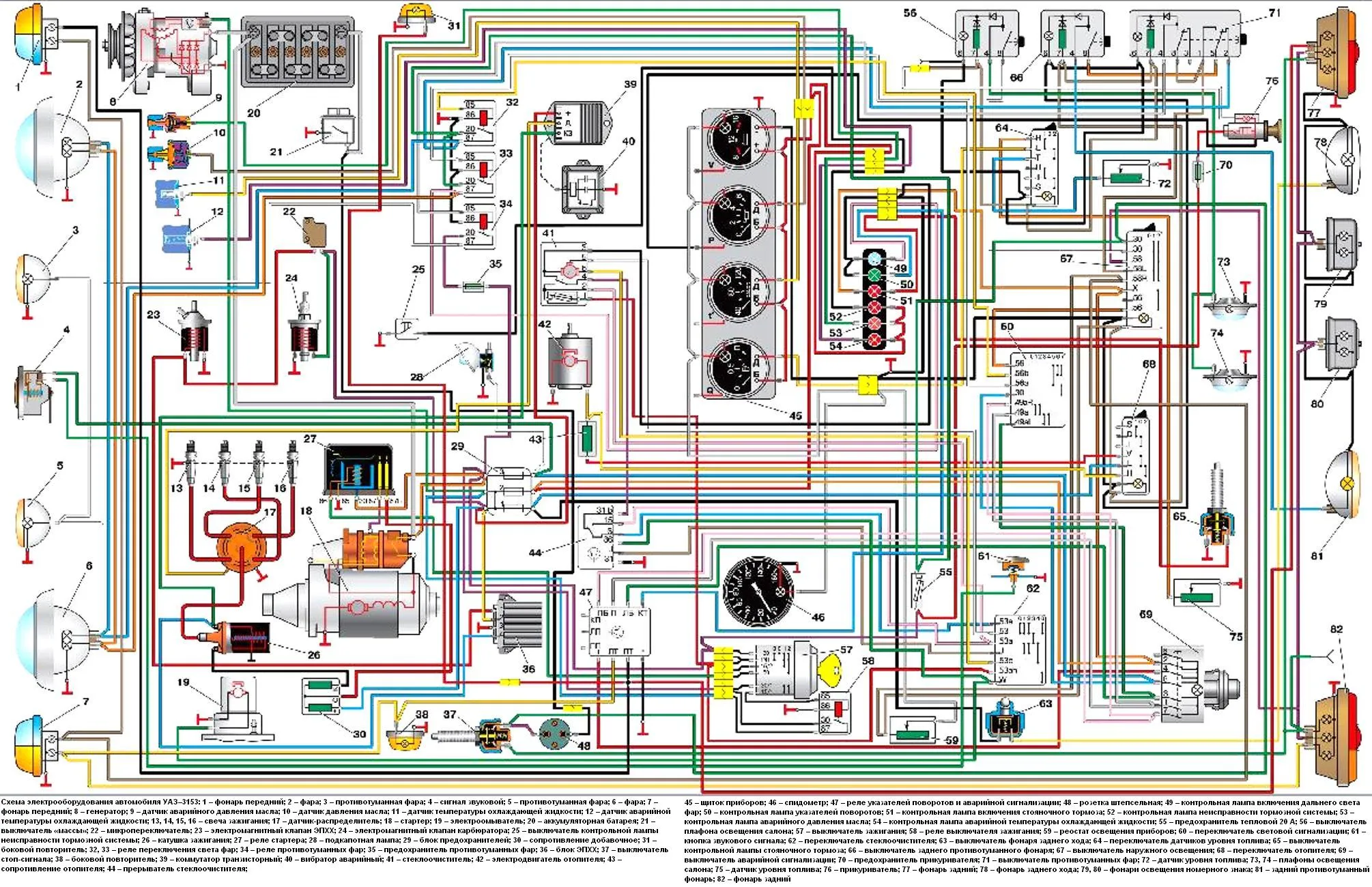

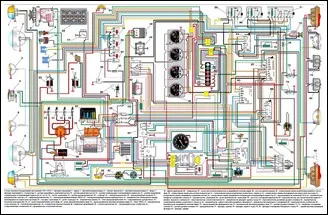

Схема электрооборудования автомобиля УАЗ–3153
Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода
Бортовая сеть — постоянного тока, с номинальным напряжением 12 В
Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком.
При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком.
При работе генератора аккумуляторная батарея заряжается.
При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей (фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация).
В таком режиме аккумуляторная батарея будет разряжаться.
Проверка электрических цепей
Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер–вольтметр, омметр и другие приборы, объединенные в одном корпусе.
У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров.
Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к солнечному свету и повышенной температуре.
Проверка обесточенных цепей
Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов.
На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление.
В бытовых цифровых приборах такого регулятора нет. Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом. Эту величину нужно вычесть из полученного значения сопротивления.
Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны).
На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе».
При проверке устройств с односторонней проводимостью (например, выпрямительный блок генератора) учитывайте полярность прибора.
Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений.
На практике точности обычных авто-тестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например, из-за плохого контакта.
Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку приборов.
Замыкание обмотки на «корпус» и межвитковое замыкание проверяем мегомметром (диапазон «М»).
Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока. При его отсутствии, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В.
Проверка электрических цепей под напряжением
Цепи под напряжением проверяем вольтметром и амперметром.
Вольтметр подключаем параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 В постоянного тока.
Отрицательный провод (щуп) соединяем с «массой», положительный — с потребителями или источниками тока.
По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.п.), а также короткое замыкание в потребителе.
Для проверки цепей под напряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов).
Амперметр должен иметь верхний предел измерений не менее 10 А постоянного тока, а также защиту от перегрузки.
Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» — к «плюсу» потребителя.
Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства.
Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е. 12 В), полученное значение может незначительно отличаться от указанного.
Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.
